Centro di prova BET: qualità certificata

Nel centro di prova BET, OBO effettua i seguenti test:

• Sistemi portacavi: test secondo la norma DIN / EN / IEC 61537
• Proprietà elettromagnetiche di sistemi portacavi :
  test secondo la norma DIN / CLC/TS 50659
• Sistemi sottopavimento: test secondo a norma DIN / EN 50085-2-2
• Componenti di protezione contro i fulmini: test secondo DIN / EN / IEC 62561
• Limitatori di sovratensione: test secondo la norma DIN / EN / IEC 61643

Tutti i sistemi usati nell'equipotenzializzazione , utilizzati per la gestione di cavi conduttori, schermano le linee e i cavi posati al loro interno contro le perturbazioni dei campi elettromagnetici esterni.
Il grado di protezione della schermatura contro i campi magnetici viene definito dall'efficienza dello schermo e misurato conformemente al articolo 4 di DIN / CLC/TS 50659. A tale scopo, utilizzando una disposizione definita si misura la corrente parassita indotta dal campo magnetico dato da impulsi di corrente in una spira conduttrice. L'efficienza della schermatura magnetica (SE) è pari a 20 volte il logaritmo risultante del rapporto del segnale di interferenza presente senza provvedimenti protettivi rispetto al segnale di interferenza presente con il provvedimento protettivo (sistemi portacavi).

L'impedenza di trasferimento è un'ulteriore caratteristica dei sistemi portacavi conduttori di elettricità e metallici che serve a valutare l'interferenza elettromagnetica.
Essa è data dal rapporto tra la caduta di tensione lungo una disposizione definita e la corrente indotta che passa attraverso la stessa disposizione. L'abbassamento di tensione che si verifica è dato dalla combinazione di due fattori: la caduta di tensione che si genera a causa della corrente parassita indotta nel sistema portacavi lungo la passerella , e la caduta di tensione provocata dalla corrente di interferenza indotta in un cavo che è posato nel sistema portacavi. La misurazione dell'impedenza di trasferimento avviene secondo l'articolo 5 della norma DIN / CLC/TS 50659.

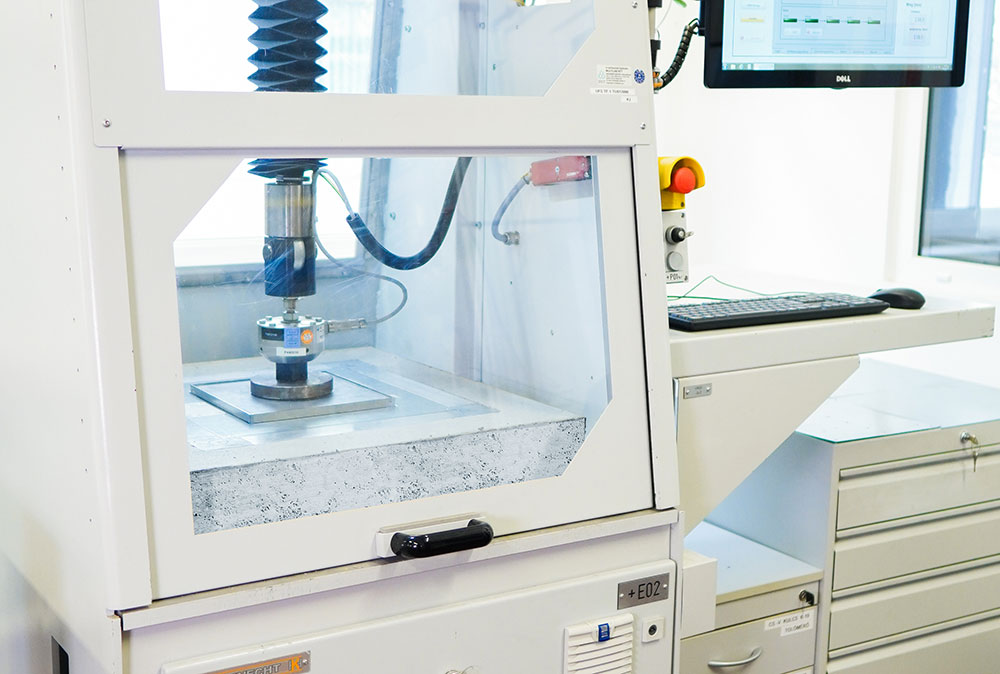

I sistemi sottopavimento devono essere in grado di sopportare carichi elevati e, quindi, è essenziale che dimostrino adeguate capacità di carico, resistenza e sicurezza. Nel centro di prova BET vengono sottoposti a sollecitazioni meccaniche secondo la norma DIN / EN 50085-2-2. La normativa europea stabilisce i requisiti e i test per i sistemi portacavi utilizzati per installazioni elettriche.

Durante il test vengono impiegate diverse forme e dimensioni delle superfici, a seconda del prodotto e del corrispondente articolo della norma. L'impianto di prova registra la forza di compressione a cui è soggetto il campione e la corrispondente deformazione del sistema e dei suoi componenti. L'impianto di prova dispone di un campo di misura interno di 0,7 m x 0,7 m e può generare una forza di compressione massima di 50 kN.

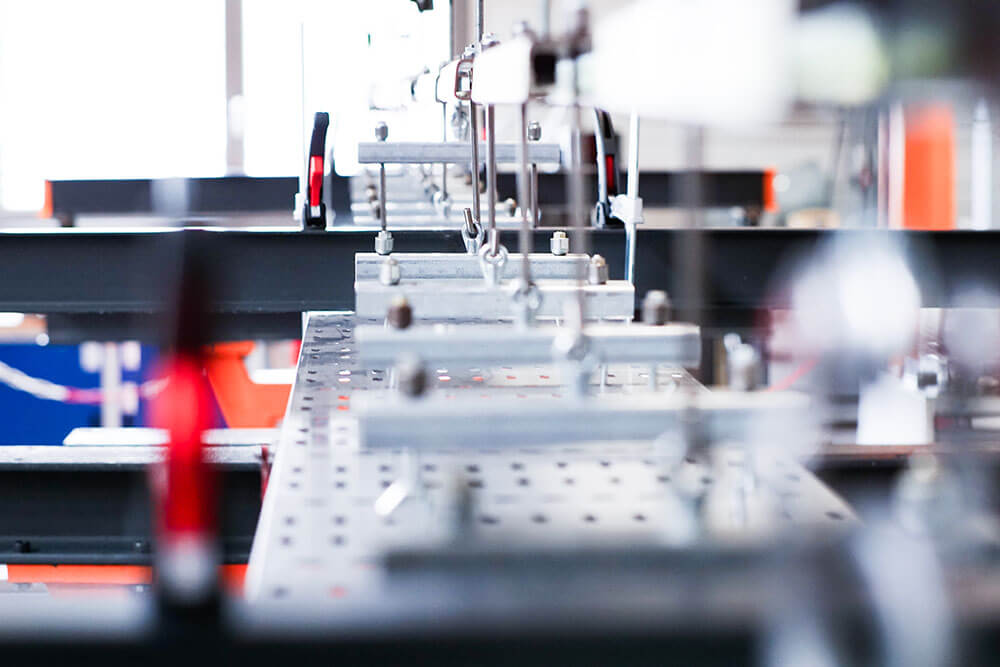

Al fine di garantire la portata dei sistemi portacavi (KTS), in base alla norma DIN / EN / IEC 61537 sono effettuati i test per il carico di lavoro sicuro (SWL) e sono definite le condizioni di prova corrispondenti. Per eseguire questi test, nel BET Testcenter si trova un proprio impianto di prova KTS. Si tratta di una struttura interna di OBO Bettermann, la quale è statacontinuamente ampliata nel corso degli anni, nonché adattata a nuove esigenze e condizioni.

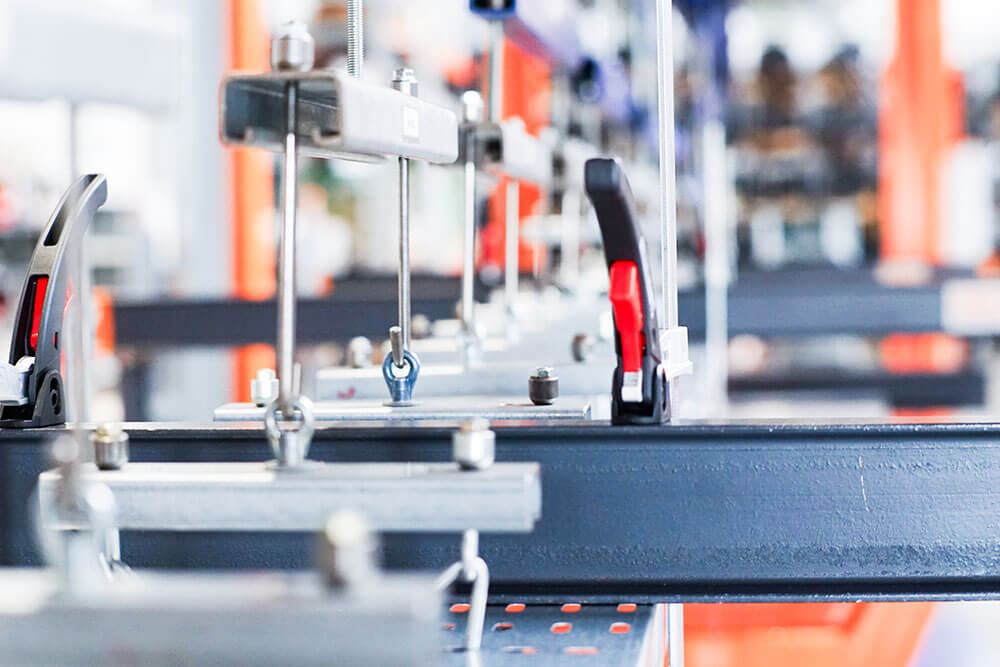

I sistemi portacavi vengono montati conformemente alla norma DIN / EN / IEC 61537. A seconda della lunghezza della stazione di prova, i campioni da testare vengono sottoposti, tramite due cilindri idraulici, ad una forza di trazione complessiva di 7 t e al carico di prova da sostenere. Le deformazioni risultanti sono rilevate da sensori di posizione e documentate in relazione alla misurazione della forza presente in kN/m. Se il sistema portacavi ha resistito con successo al carico testato, il carico massimo che può sopportare viene aumentato del 70% per garantire una maggiore sicurezza contro eventuali cedimenti. Viene registrata anche la deformazione in relazione al carico.

Tramite l'impianto di prova KTS, è possibile effettuare test con carichi compresi tra 0,05 kN/m e 4,9 kN/m. In loco, possono essere eseguiti i seguenti test secondo la norma DIN / EN / IEC 61537: piano orizzontale e verticale, senso di scorrimento orizzontale secondo gli articoli 10.3, 10.4 e 10.5 con distanze tra gli appoggi

• fino a 7 m come struttura di sostegno a due campate
• fino a 15 m come struttura di sostegno ad una campata

I sistemi di passerelle portacavi o a traversini , assieme ai sistemi di fissaggio e montaggio (ad esempio mensole e profilati ) vengono sottoposti a un test con carico norminale secondo la norma DIN / EN / IEC 61537. Durante il test, l'impianto di prova KTS regista la forza effettiva e la corrispondente deformazione. L'impianto di prova è progettato per applicare una forza di trazione di 25 kN.

La resistenza meccanica dei sistemi portacavi viene testata tramite una prova d'urto con il pendolo a impatto. Il dispositivo di prova con pendolo a impatto nel centro di prova BET è in grado di testare fino a 50 J.  Secondo la norma DIN / EN / IEC 61537, questa tipologia di prova non è necessaria per i sistemi metallici.

Un'altra prova che può essere eseguita nel centro di prova BET è quello riguardante la continuità elettrica dei sistemi portacavi secondo l'articolo 11 della norma  DIN / EN / IEC 61537. La continuità elettrica serve a garantire il collegamento equipotenziale e la messa a terra dell'impianto.

I componenti del sistema, che nella norma relativa ai test DIN / EN / IEC 61537 non rientrano in nessuna classe di corrosione, possono essere testati con un test a nebbia salina in una camera di prova. Il test a nebbia salina neutra (NSS) secondo la norma ISO 9227 consente di valutare la resistenza alla corrosione nel caso in cui il componente non rientri n nessuna classe di corrosione in base alla norma. Questo test viene frequentemente utilizzato anche per effettuare prove comparative tra diverse modalità di protezione contro la corrosione, al fine di valutare quale offra la miglior efficacia in ambienti salini.

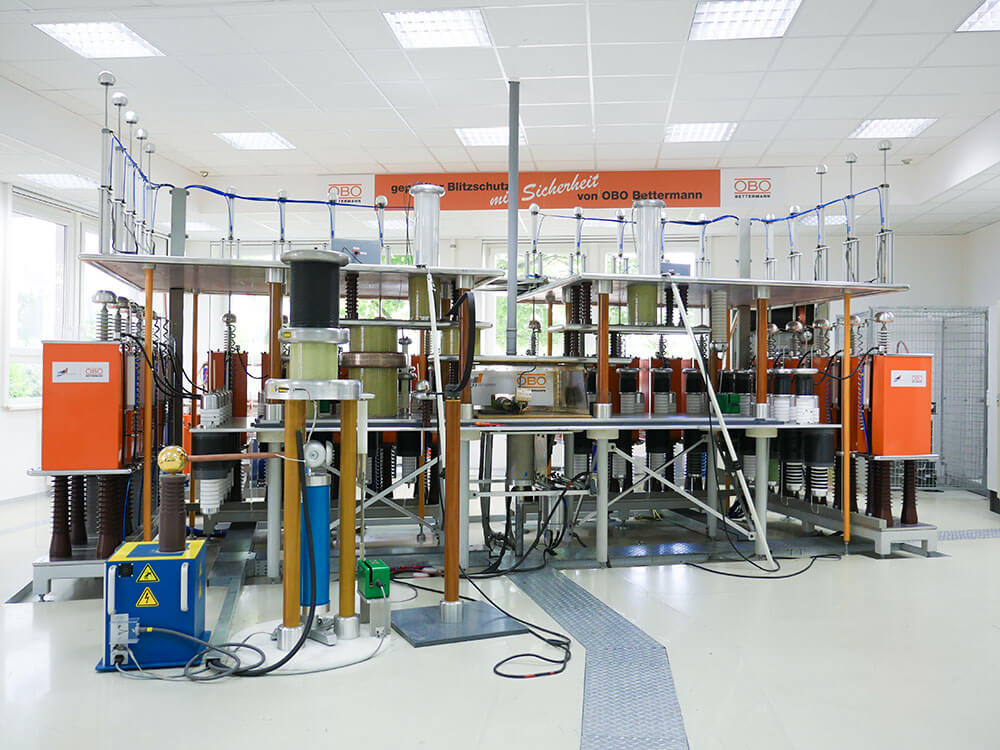

Tramite un generatore di corrente da fulmine , nel centro di prova BET è possibile testare la potenza e la conduttività di SPD di tipo 1 e 2. Questo generatore fornisce 8/20 e 10/350 impulsi di corrente fino a 200 kA. Il generatore di corrente da fulmine contiene un sistema partitore di tensione differenziale ohmico - capacitivo che misura fino a 10 kV di tensione.

Per il test di funzionamento è disponibile anche un generatore di corrente alternata, collegata in parallelo al generatore da fulmine e che è in grado di fornire correnti di cortocircuito di massimo 3,5 kA a 190 V e 255 V e di 1,5 kA a 440 V.

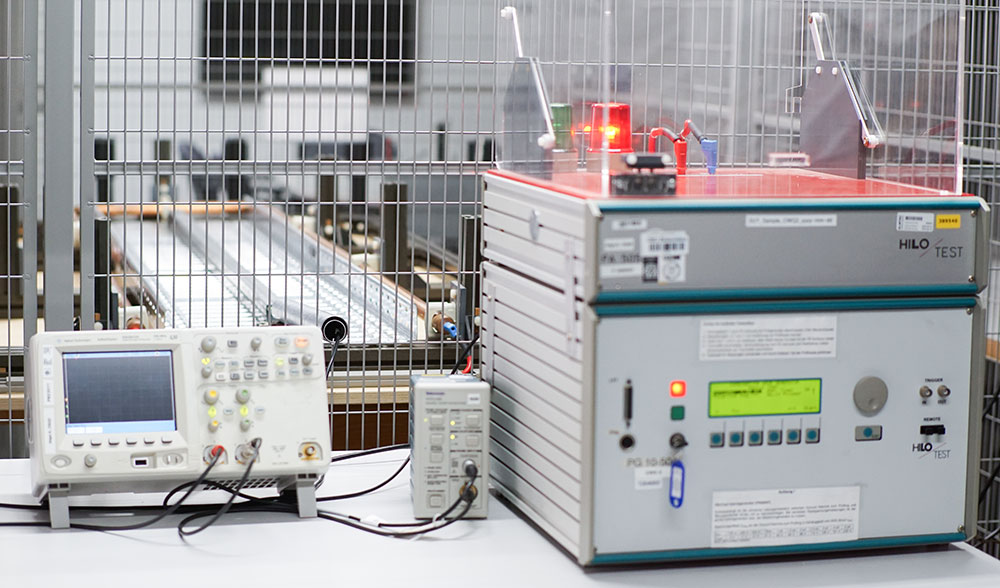

I nostri generatori ibridi sono in grado di fornire fino a 24 kV (1,2/50) / 12 kA (8/20). Con l'aggiunta di una resistenza da 498 Ω, è possibile eseguire misurazioni della tensione di impulso di risposta per SPDs (dispositivi di protezione da sovratensioni) commutanti e combinati secondo la delibera CTL DSH 2006.

Possono essere effettuate misurazioni della corrente di dispersione complessiva su SPD misurata con fino a 4 cavi collegati al dispositivo. Con il sistema di misurazione presente è possibile misurare la corrente attraverso ogni conduttore fino ad un massimo di 60 kA per 8/20 e 10/350 impulsi di corrente.

Nel centro di prova BET è possibile testare anche tensioni di limitazione e correnti di dispersione.

Con i dispositivi di prova del centro di prova BET sono possibili le seguenti prove:

Nella camera di prova a nebbia salina e nel dispositivo di Kesternich è possibile eseguire i test di condizionamento (test di invecchiamento) richieste nella norma DIN / EN / IEC 62561. Il test a nebbia salina ciclico (classe di severità 2) descritto nella norma IEC 60068-2-52 può essere effettuato con la camera di prova a nebbia salina. Il test con anidride solforosa con condensazione generale di umidità,secondo la norma ISO 6988 viene eseguito nel dispositivo di Kesternich.

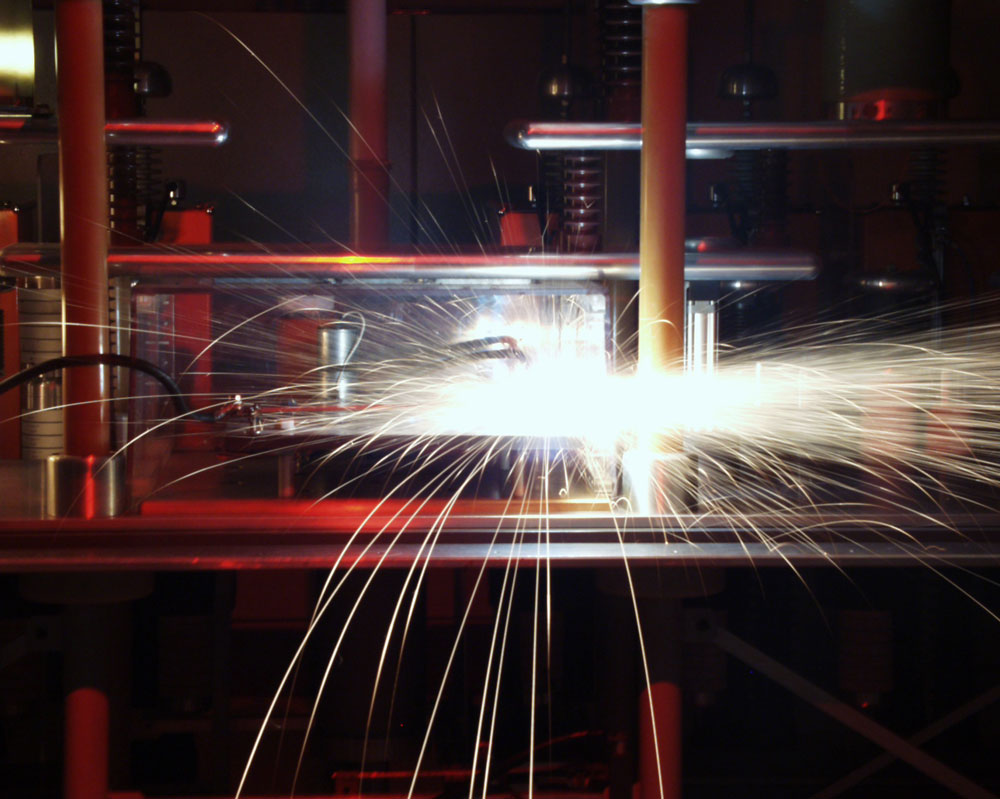

Tramite un generatore di corrente da fulmini, è possibile effettuare prove secondo la norma DIN / EN / IEC 62561 fino ad una corrente di 200 kA e con una forma d'onda di 10/350 e 8/20. In questo modo è possibile testare i componenti dei sistemi di protezione , quali morsetti di collegamento, conduttori, spinterometri di separazione, componenti di protezione da sovratensioni e componenti isolati dei sistemi di protezione .

Altre prove elettriche, come la misurazione della resistenza di contatto o della resistenza elettrica specifica dei materiali conduttori, nonché le misurazioni della resistenza di isolamento, sono possibili attraverso diversi metodi di misurazione.
