L'acquisto di un impianto fotovoltaico (impianto FV) comporta sempre ingenti investimenti che devono essere ammortizzati il prima possibile. Questo rende ancora più importante il suo continuo funzionamento.
Quali sono gli aspetti di cui tener conto in merito al fotovoltaico? Poiché gli impianti fotovoltaici vengono installati su tetti o in aree libere, sono particolarmente esposti al pericolo causato dai fulmini e dalle sovratensioni. Se l'impianto fotovoltaico viene danneggiato, resterà improduttivo per tutta la durata della riparazione. Inoltre, insorgeranno costi aggiuntivi dovuti, ad esempio, alla sostituzione dell'inverter. Con OBO si è sempre al sicuro: offriamo soluzioni complete per la protezione degli impianti fotovoltaici dai danni dovuti alle fulminazioni e sovratensioni.
I vantaggi in breve
- Sistema completo per pressoché tutti i requisiti elettrotecnici di un impianto fotovoltaico
- Soluzioni per installazioni rapide, sicure e durature
- Assistenza su misura per l'implementazione e il funzionamento delle soluzioni per impianti fotovoltaici
- Esperienza pluriennale e competenza nel campo della protezione e nell'alimentazione degli impianti fotovoltaici
- Formazione completa e orientata alla pratica sul tema del fotovoltaico
- Supporto avanzato per la progettazione e l'installazione
- Sicurezza sugli investimenti e conformità normativa
Accesso rapido
Soluzioni

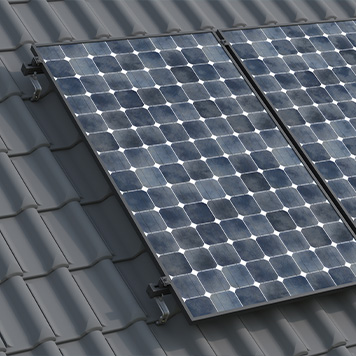

Impianti su tetti a falda Magic PV Pitch
La maggior parte degli impianti su tetti a falde viene installata "sopra tegole" su coperture esistenti. In questo caso i moduli fotovoltaici vengono fissati direttamente sul tetto tramite appositi ganci. Questi ganci sostengono i profilati in alluminio su cui vengono poi fissati i moduli tramite appositi morsetti.

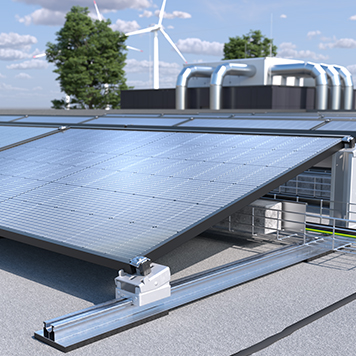

Magic PV Flat Pro
Gli impianti fotovoltaici possono essere collocati sia su tetti a falde che su tetti piani. In quest'ultimo caso il vantaggio principale è che i moduli possono essere orientati indipendentemente dall'esposizione del tetto.

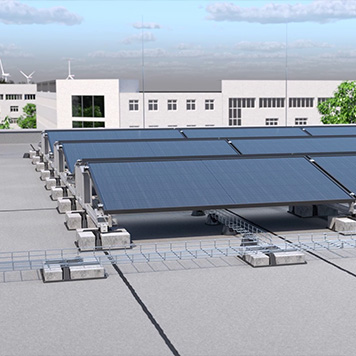

Magic PV Flat Basic
Il nostro sistema Basic per tetti piani è altamente resistente e veloce da installare. Si contraddistingue per un sistema integrato di posa dei cavi congiunto allo zavorramento. Grazie alla presenza di asole lunghe, la configurazione del sistema è a regolazione continua, permettendo un posizionamento millimetrico senza vincoli di punti fissi.

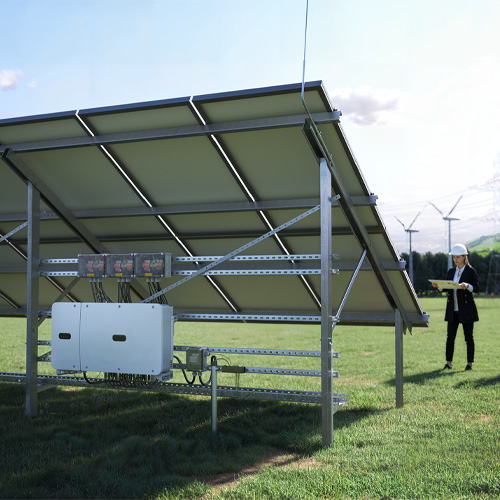

Impianti a terra Magic PV Field
Con impianti fotovoltaici a terra si intende, a differenza del più diffuso montaggio sui tetti, l'installazione di moduli fotovoltaici su ampie superfici non destinate all'agricoltura Gli impianti fotovoltaici a terra possono consentire una produttività elevata a condizioni vantaggiose.

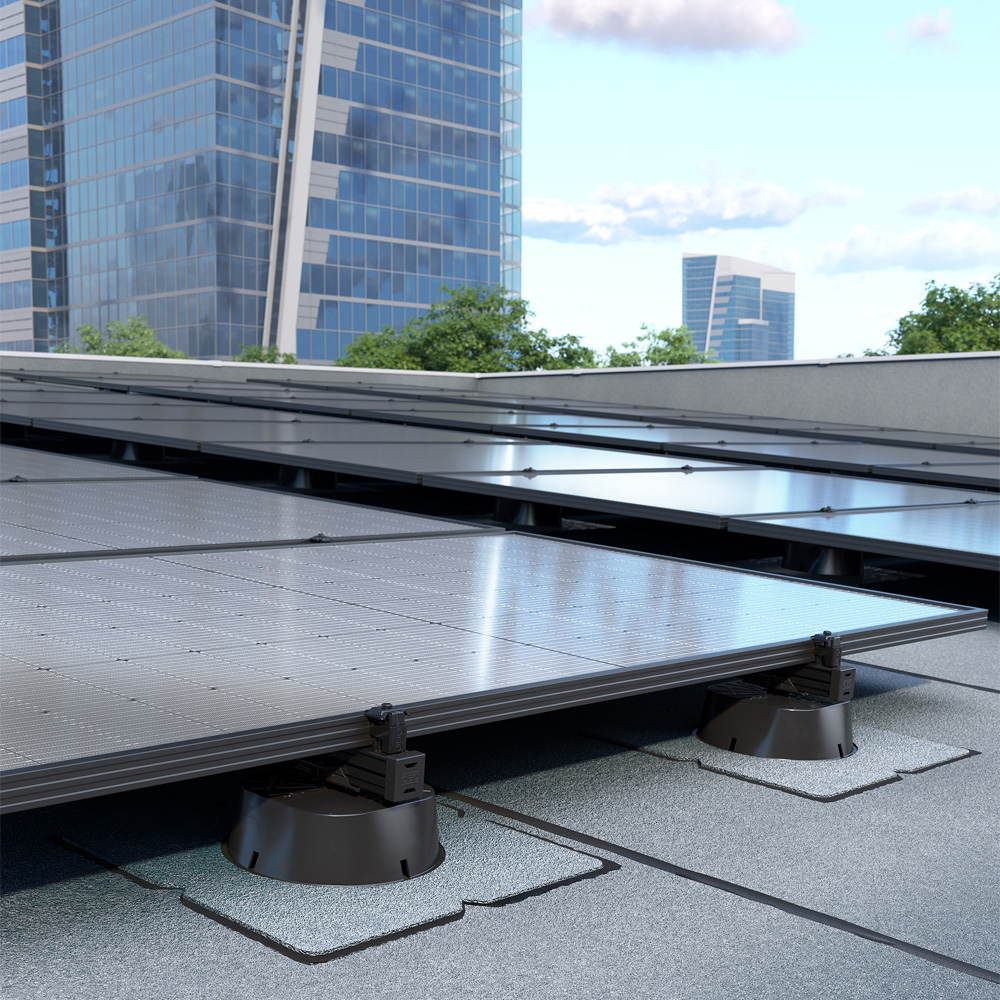

Magic PV UniBase Glue
In qualità di sistema di montaggio FV senza zavorra, la base universale Magic PV UniBase Glue può essere utilizzata su tutte le comuni tipologie di tetto piano o a falda. In linea con la nostra filosofia di sistema, il supporto è perfettamente integrabile con numerose altre soluzioni OBO.
A prescindere dal tipo di impianto fotovoltaico utilizzato, OBO offre le soluzioni adatte in molteplici settori:
FAQ
- Quali sono i provvedimenti che devo adottare per la protezione degli impianti fotovoltaici?
La norma CEI 64-8 prevede che nel punto di consegna dell'impianto elettrico (cassetta di allacciamento dell'edificio o quadro generale) debba essere apposta una targa segnaletica standardizzata. Questa targa segnaletica è nota anche come cartello per i vigili del fuoco e serve ad aiutarli a identificare rapidamente la presenza di un impianto fotovoltaico. In questo modo le azioni di spegnimento vengono effettuate mantenendo le distanze di sicurezza, come prescritto dalla normativa. Inoltre, è necessario fare in modo che la posa dei cavi DC sia sicura. Questi cavi, infatti, devono essere collocati in modo da non danneggiarne l'isolamento, affinché, in caso di incendio, sia garantito un soccorso in sicurezza delle persone. In conformità alla normativa VDE-AR-2100-712, la protezione deve essere realizzata tramite un'adeguata separazione o mediante un canale antincendio (eg. PYROLINE® PLC).
- Di che cosa ho bisogno per la protezione LPS contro i fulmini in un impianto fotovoltaico?
Una buona progettazione è fondamentale. Inoltre, affinché il sistema esterno di protezione dai fulmini sia affidabile, sono necessari tutti gli accessori per un'installazione a regola d'arte (eg. conduttori tondi o piatti, aste di captazione, connettori, giunti di dilatazione, ecc. Ulteriori informazioni sul sistema esterno di protezione dai fulmini di impianti fotovoltaici possono essere reperite qui.
- Come posso installare un sistema LPS insieme ad un impianto fotovoltaico?
È essenziale includere l'impianto fotovoltaico nella pianificazione del sistema di protezione contro i fulmini; in questo modo si garantisce che l'impianto parafulmini non provochi ombreggiamenti sui moduli fotovoltaici, evitando così una possibile riduzione della resa energetica. L'installazione può essere ottimata come per qualsiasi altro sistema di protezione dai fulmini.
- Come posso rispettare le distanze di separazione rispetto al sistema LPS in un impianto fotovoltaico?
Le distanze di separazione per il sistema di protezione contro i fulmini sono stabilite secondo la CEI EN 62305-3. Qualora non sia possibile rispettare tali distanze con un sistema di protezione contro i fulmini convenzionale, l'impiego dei cavi isolati isCon consente di ridurre la distanza di separazione fino a 90 cm. Ulteriori informazioni sul sistema isCon possono essere reperite qui.
- Quali possibilità ho per scaricare la trazione in caso di posa verticale dei cavi in un impianto fotovoltaico?
Vi sono molteplici possibilità per una protezione della distribuzione verticale. In linea di principio, tuttavia, i cavi e le linee devono essere fissati in maniera adeguata, laddove la loro posa naturale non la preveda.
I sistemi di passerelle a traversini rappresentano la soluzione ottimale per la posa verticale. Un'altra possibilità è quella di effettuare la posa direttamente a parete. In questo caso, il sistema viene fissato direttamente alla parete o a putrelle, e tramite l'utilizzo di staffe reggicavo i conduttori vengono fissati ai pioli della passerella.
- Come proteggo al meglio l'inverter in un impianto fotovoltaico?
Per proteggere al meglio l'inverter dell'impianto fotovoltaico, si consiglia di impiegare sempre un dispositivo di protezione da sovratensioni sul lato DC. Sul lato AC si deve utilizzare almeno un dispositivo di protezione da sovratensioni nel punto di alimentazione dell'impianto elettrico. Se la lunghezza del cavo tra l'inverter e il punto di alimentazione supera i 10 m, la protezione contro le sovratensioni dovrebbe essere ripetuta sul lato AC direttamente a monte dell'inverter.
In un impianto elettrico dotato di sistema di protezione esterna contro i fulmini, sul lato AC dovrebbe essere sempre utilizzato uno scaricatore di Tipo 1(+2). Sul lato DC il limitatore di tipo 1(+2) è necessario qualora l'impianto fotovoltaico sia collegato galvanicamente al sistema LPS esterno. In tutti gli altri casi sono sufficienti SPD di tipo 2.
- Come gestire la posa dei cavi fotovoltaici in corrispondenza di vie di fuga e soccorso?
Se nelle vie di fuga e soccorso ci sono delle installazioni, le linee CC fotovoltaiche devono essere compartimentate. I requisiti previsti dalla normativa edilizia sono consultabili all'interno dei regolamenti edilizi regionali.
Il canale antincendio PYROLINE® PLC è la soluzione ideale per la posa resistente al fuoco delle linee fotovoltaiche a corrente continua (DC). Questo canale è conforme ai requisiti previsti per i condotti di classe I dalla norma DIN 4102, parte 11, per l'installazione di cavi in vie di fuga e di soccorso. Inoltre, è a norma VDE AR 2100-712. Il canale è costituito da pannelli antincendio in calcestruzzo leggero rinforzato con fibre di vetro resistenti all'acqua e al gelo (non infiammabili, classe materiali A1) e pertanto può essere posato anche all'esterno.
Supporto
Requisiti
Assunzione di responsabilità per la messa in sicurezza dell'impianto.
Per installare un sistema di protezione dai fulmini in un impianto fotovoltaico devono essere rispettate molteplici norme e prescrizioni. L'installatore dell'impianto fotovoltaico è responsabile per 30 anni del loro adempimento. Vanno poi considerate anche le richieste delle compagnie assicurative.
La ditta specializzata che installa un impianto elettrico è obbligata per legge a consegnarlo "a regola d'arte".
Responsabilità del gestore
A causa dell'immissione dell'energia ricavata in rete, quasi ogni impianto fotovoltaico è soggetto ai requisiti d'uso industriale. In base alle norme antinfortunistiche tedesche BGV A3, per il gestore dell'impianto sussiste l'obbligo di far eseguire i lavori di manutenzione, controllo e riparazione dell'impianto a regola d'arte.
Queste revisioni regolari delle parti elettriche dell'impianto devono essere eseguite solo da un elettricista specializzato.
Norme rilevanti
Realizzazione di impianti in bassa tensione
> CEI 64-8/1 (IEC 60364-1)
> CEI 64-8/5-53 (IEC 60364-5-53)
> CEI 64-8/4-41 (IEC 60364-4-41)
>CEI 64-8/4-44 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Verifica di messa in servizio e documentazione
> CEI 64-8/6 (IEC 60364-6)
> EN 50110-1 (CEI 11-48)
Requisiti per sistemi fotovoltaici connessi alla rete elettrica
> CEI 64-8/7-712 (IEC 60364-7-712)
> CEI EN 62446-2 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3, allegato 5
Impianti di protezione dai fulmini e sistemi di messa a terra
>CEI EN 62305 Parte 1-4 (IEC 62305-1 fino a -4)
> Requisiti supplementari di livello locale (se presenti)
> DIN 18014
> CEI 64-8/5-54 (IEC 60364-5-54)
Protezione antincendio in ambito fotovoltaico
> VDE-AR-E 2100-712
Normativa
> EN 13501-1/-2, DIN 4102-1/-2 Reazione al fuoco dei materiali e prodotti da costruzione
> Le prescrizioni nazionali e/o locali devono essere rispettate in riferimento all'utilizzo dei prodotti da costruzione. Di tali normative fanno parte, ad esempio, i regolamenti edilizi regionali in Germania, i regolamenti VKF (prescrizioni della protezione antincendio) in Svizzera e le direttive dell'OIB (Istituto austriaco di ingegneria edile) in Austria.
Il presente elenco non ha alcuna pretesa di esaustività! Osservare anche le varie disposizioni regolamentari e locali.
