Magic PV Mount

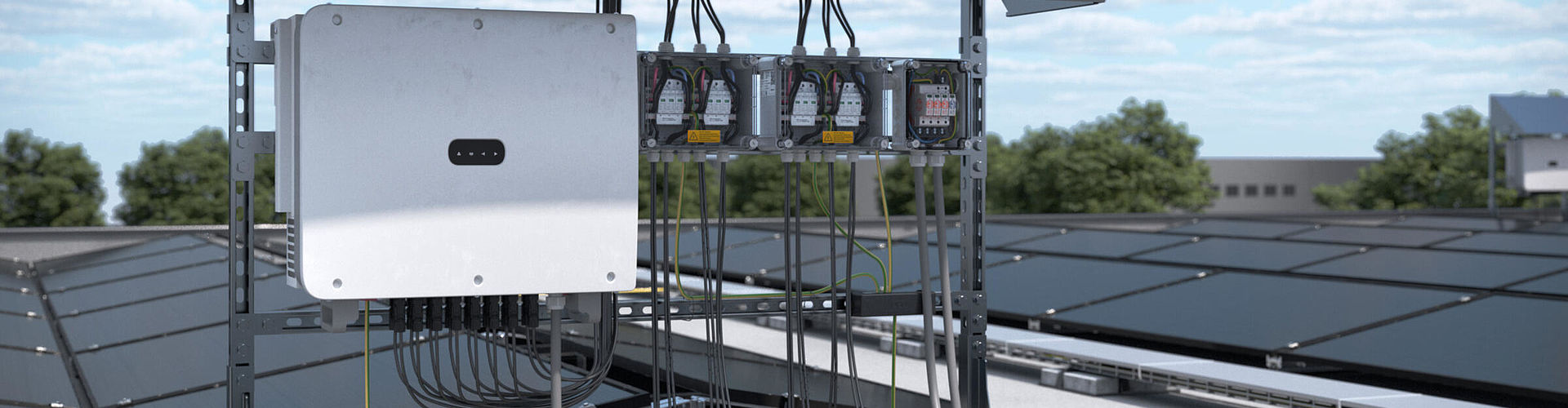

Il sistema Magic PV Mount è la soluzione certificata per l’alloggiamento sicuro di inverter e quadri di campo.
Disponibile in tre versioni: fissaggio a parete, autoportante singola e autoportante doppia per carichi bilaterali, entrambe zavorrabili.
La struttura per inverter Magic PV Mount è utilizzabile anche per altri componenti, come quadri di campo, quadri di accumulo e piastre equipotenziali.
Magic PV Mount offre una protezione affidabile, supportando tutti i componenti dell’impianto. La struttura garantisce un elevato livello di protezione dagli agenti atmosferici, contribuendo a preservare i componenti e a ridurre il rischio di infiltrazioni.
Grazie ai gruppi premontati e a un design studiato per semplificare le operazioni di installazione, Magic PV Mount consente un montaggio rapido ed efficiente, riducendo significativamente i tempi di posa e i costi di manodopera. La struttura modulare e flessibile permette inoltre di adattare la configurazione alle diverse esigenze dell’impianto, rendendola compatibile con molteplici tipologie di inverter.
Accesso rapido
I vantaggi di Magic PV Mount
- Conformità di prodotto: progettato e verificato secondo gli Eurocodici per carico termico e carichi vento e neve.
- Velocità d’installazione: componenti pre-assemblati che riducono i tempi di installazione.
- Gestione integrata dei cavi: grazie alla griglia di supporto per il cablaggio la manutenzione e pulizia diventano sicure e facili.
- Durevolezza nel tempo: struttura in acciaio zincato a caldo ed elementi in acciaio inox per la massima protezione contro la corrosione.
- Zavorramento in 3 step: dimensionamento immediato basato su tre parametri (peso, dimensioni dell’inverter e velocità del vento).
- Logistica ottimizzata: Imballaggio studiato per il trasporto in container o su pallet, ideale per limitare spazi e costi.
- Un unico produttore per l’intero sistema: perfettamente integrabile con le soluzioni fotovoltaico OBO. Un vantaggio concreto in termini di progettazione, approvvigionamento e installazione.
- Sostenibilità made in Europe: materiali riciclabili e di qualità, prodotti localmente e conformi ai requisiti ESG.
Prodotti

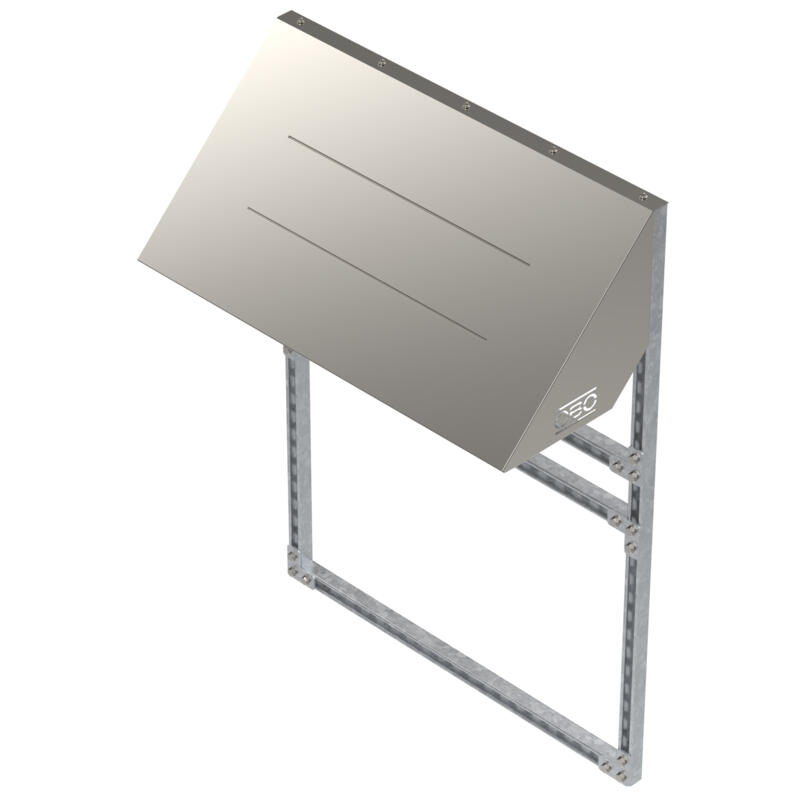

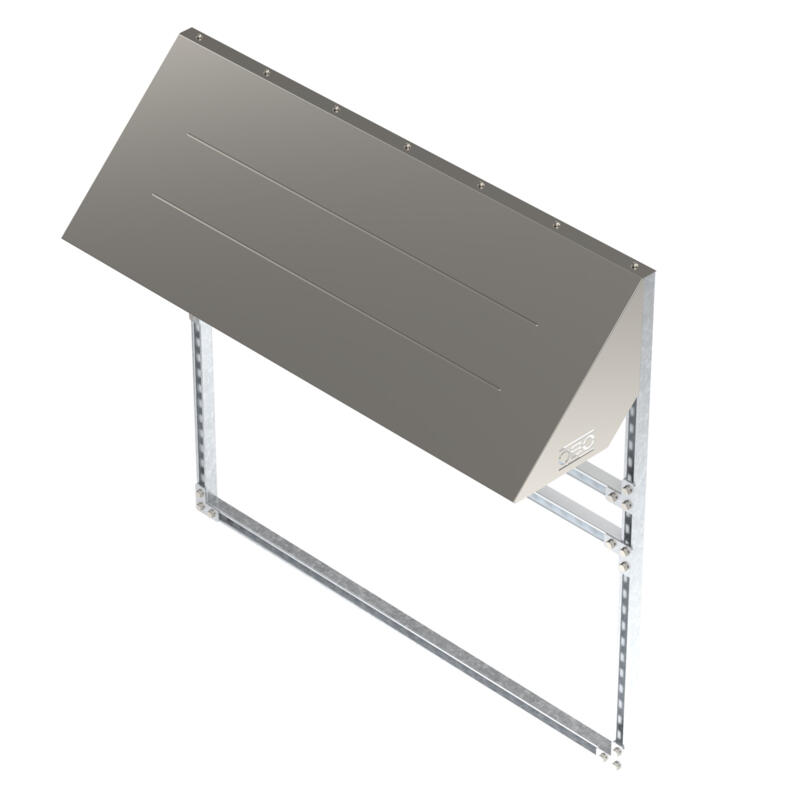

Telaio inverter, installazione a parete, piccolo
- Riparo FV per montaggio a parete di un inverter
- Larghezza massima dell'inverter: 1.000mm
- Altezza: 1.500 mm
- Profondità: 500 mm
- Larghezza: 1.080 mm
- Materiale: acciaio zincato a caldo per immersione
- Condizioni di consegna: non montato
Telaio inverter, installazione a parete, grande
- Riparo FV per montaggio a parete di un inverter
- Larghezza massima dell'inverter: 1.500 mm
- Altezza: 1.500 mm
- Profondità: 500 mm
- Larghezza: 1.580 mm
- Materiale: acciaio zincato a caldo per immersione
- Condizioni di consegna: non montato

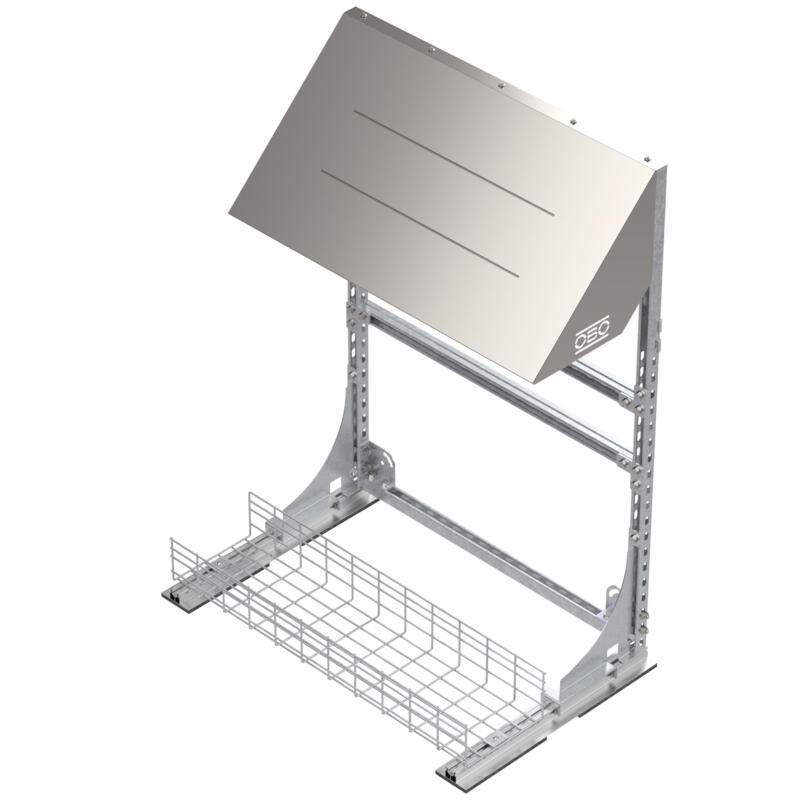

Telaio inverter, installazione a pavimento, 1 lato, piccolo
- Riparo FV per montaggio a pavimento di un inverter (più materiale di zavorra opzionale)
- Larghezza massima dell'inverter: 1.000 mm
- Altezza 1.550 mm
- Profondità 820 mm
- Larghezza 1.150 mm
- Materiale: acciaio zincato a caldo per immersione
- Condizioni di consegna: non montato

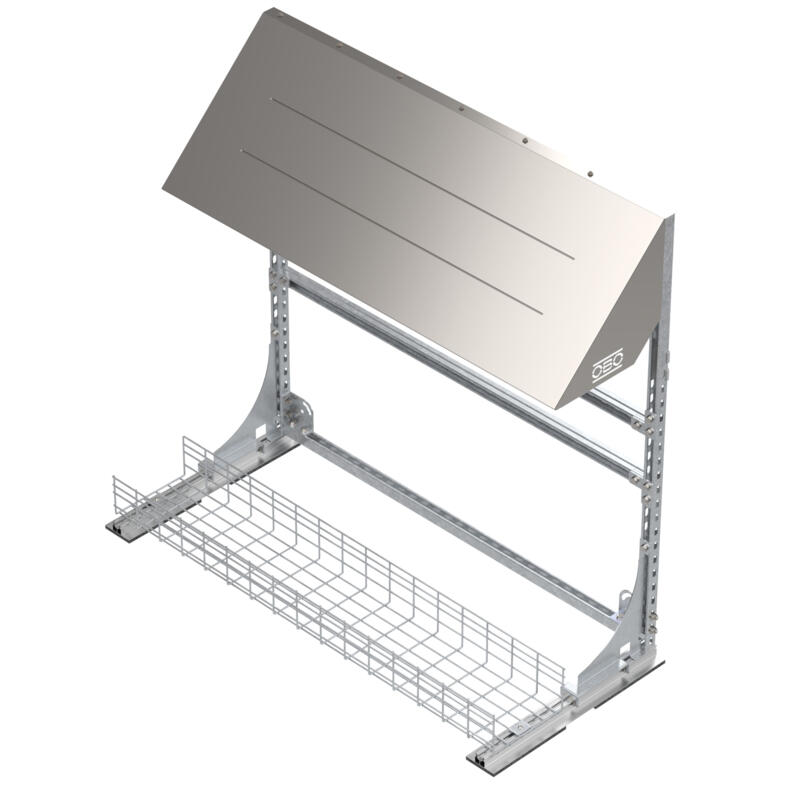

Telaio inverter, installazione a pavimento, 1 lato, grande
- Riparo FV per montaggio a pavimento di un inverter (più materiale di zavorra opzionale)
- Larghezza massima dell'inverter: 1.500 mm
- Altezza 1.550 mm
- Profondità 820 mm
- Larghezza 1.650 mm
- Materiale: acciaio zincato a caldo per immersione
- Stato di consegna: non montato

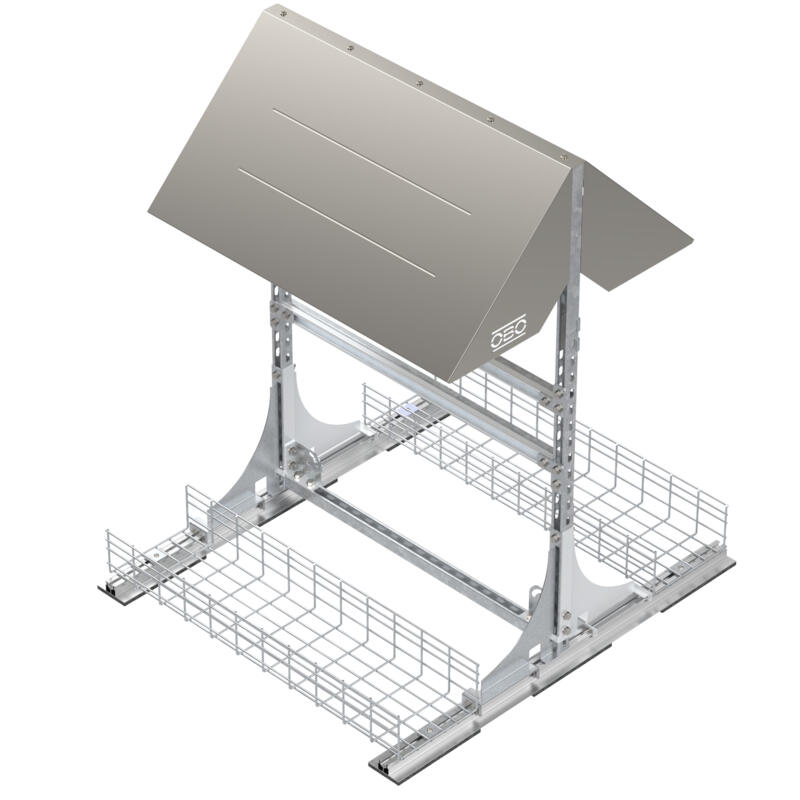

Telaio inverter, installazione a pavimento, 2 lato, piccolo
- Riparo FV per montaggio a pavimento di un inverter (più materiale di zavorra opzionale)
- Larghezza massima dell'inverter: 2.000 mm (> 2 x 1.000 mm)
- Altezza 1.550 mm
- Profondità 1.500 mm
- Larghezza 1.150 mm
- Materiale: acciaio zincato a caldo per immersione
- Condizioni di consegna: non montato

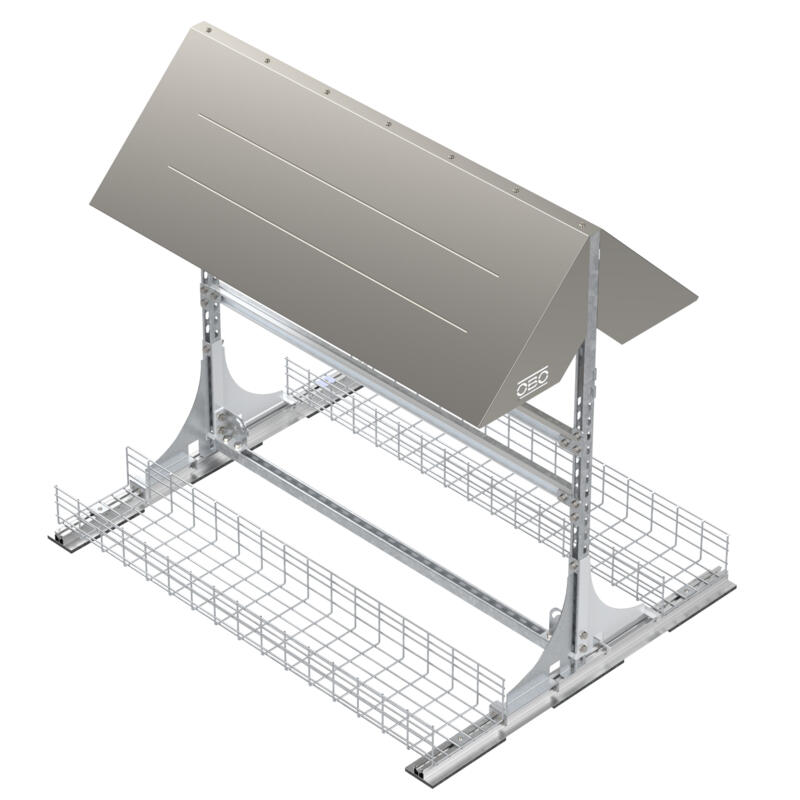

Telaio inverter, installazione a pavimento, 2 lato, grande
- Riparo FV per montaggio a pavimento di un inverter (più materiale di zavorra opzionale)
- Larghezza massima dell'inverter: 3.000 mm (> 2 x 1.500 mm)
- Altezza 1.550 mm
- Profondità 1.500 mm
- Larghezza 1.650 mm
- Materiale: acciaio zincato a caldo per immersione
- Condizioni di consegna: non montato
