Protezione da sovratensioni in impianti fotovoltaici
Per la protezione da sovratensioni negli impianti fotovoltaici bisogna sempre considerare i due lati. Le sovratensioni, infatti, possono verificarsi nel sistema sia sul lato a tensione continua (DC) che su quello a tensione alternata (AC). La conseguenza può essere, ad esempio, il danneggiamento dell'inverter. La protezione da sovratensioni di OBO protegge in modo completo e affidabile entrambi i lati. Anche le linee dati presenti possono essere collegate in modo sicuro all'equipotenzializzazione tramite dispositivi di protezione adatti.
Protezione da sovratensione per impianto parafulmine LPS esterno
Negli impianti senza sistema di protezione contro i fulmini esterno, la protezione contro le sovratensioni sul lato DC non è un requisito normativo. Tuttavia il suo utilizzo è fortemente consigliato, affinché l'impianto fotovoltaico sia protetto da sovratensioni dovute ad esempio a operazioni di commutazione in rete. In questo modo viene garantita anche la disponibilità dell'impianto.
Per proteggere al meglio l'inverter da sovratensioni pericolose, si dovrebbero impiegare limitatori di sovratensione sia sul lato in continua che su quello in alternata, direttamente in corrispondenza degli ingressi ed in uscita.
Quando si sceglie un limitatore di sovratensione per il lato in continua dell'impianto fotovoltaico, la tensione massima a vuoto dell'impianto stesso non deve mai superare la tensione continuativa massima del limitatore di sovratensione. Il numero di apparecchi di protezione necessari dipende dal numero di tracker MPP nel rispettivo impianto FV.
Se l'inverter è collegato a dispositivi di informazione o comunicazione, anche queste linee devono essere integrate nel sistema di equipotenzializzazione tramite idonei limitatori di sovratensione.
Sistemi di protezione da sovratensioni per impianti fotovoltaici
Una gamma per tutte le casistiche:
- limitatore combinato per corrente da fulmini
- Protezione dalle sovratensioni per energia e dati
- Soluzioni di sistema complete, precablate in cassetta
- Limitatore di sovratensione combinato per sistema fotovoltaico lato DC
- Direttive rilevanti
Per la protezione da sovratensioni conforme alle norme degli impianti fotovoltaici si devono considerare le seguenti direttive:
- Al fine di evitare danni da sovratensione, per gli impianti fotovoltaici su tetto si consiglia un sistema di protezione contro i fulmini secondo la CEI EN 62305-3 (IEC/EN 62305-3).
- Un'analisi dei rischi secondo la CEI EN 62305-2 aiuta a determinare la necessità di un sistema di protezione contro i fulmini e la classe di protezione necessaria. Questo vale solo per i casi in cui altre direttive, come ad esempio le ordinanze edilizie federali, non richiedano sistemi di protezione contro i fulmini diversi.
Per impianti FV complessi in campo aperto, come ad es. centrali fotovoltaiche o parchi solari che richiedono una disponibilità superiore, la necessità o il fabbisogno di misure aggiuntive dovrebbero essere generalmente verificati avvalendosi della CEI EN 62305-2. - Solo un impianto protetto può sopportare i carichi a cui è esposto e produrre in sicurezza energia per lunghi periodi. Pertanto, gli assicuratori raccomandano, per gli impianti FV all'aperto, di prevedere la protezione contro le sovratensioni tramite l'uso di limitatori di sovratensione.
- Per la costruzione di sistemi FV per la fornitura di energia elettrica si applicano le norme CEI 64-8, in particolare la CEI 64-8/7.
- Se un impianto fotovoltaico viene installato ex novo e collegato a un impianto elettrico, secondo le DIN VDE 0100-443 e DIN VDE 0100-712 (IEC 60364-4-44 e 60364-7-712) è necessario impiegare un limitatore di sovratensione (tipo 2 / classe II) sul lato AC.
- Per contribuire alla sicurezza dell'inverter in impianti con sistema di protezione contro i fulmini esterno, il rimando aggiuntivo nella CEI 64-8/7-712, indica la necessità di un sistema di protezione dalle sovratensioni, oltre che sul lato AC, anche sul lato DC.
- Limitatori di sovratensione: scelta e numero necessario
Per la scelta è necessario tenere in particolare considerazione i seguenti punti:
- La tensione massima continuativa di un limitatore di sovratensione per il lato DC dell'impianto fotovoltaico non deve in nessun caso superare la tensione massima a vuoto dell'impianto FV.
- Il numero di apparecchi di protezione necessari dipende dal numero di tracker MPP nel rispettivo impianto FV.
- Se l'inverter è collegato a dispositivi di informazione o comunicazione, anche queste linee devono essere integrate nel sistema di equipotenzializzazione tramite idonei limitatori di sovratensione.
Nel caso di impianti fotovoltaici in edifici, a seconda delle condizioni locali, l'inverter viene installato direttamente sul tetto, sottotetto, ma spesso anche sel seminterrato. In caso di installazione in seminterrato, per evitare accoppiamenti induttivi dall'esterno, può essere opportuno impiegare il limitatore di sovratensione non solo a monte dell'inverter, ma anche in corrispondenza dell'ingresso delle linee entranti nell'edificio.
- Soluzioni OBO per impianti fotovoltaici sicuri

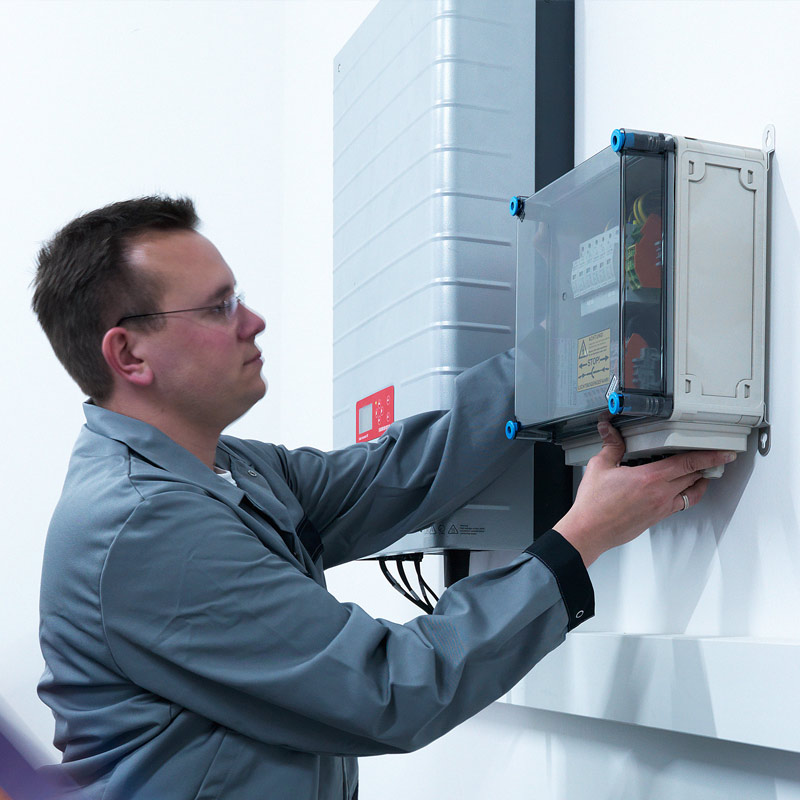

Per la protezione da sovratensioni negli impianti fotovoltaici bisogna sempre considerare che, per svariate ragioni, le sovratensioni possono verificarsi nel sistema sia sul lato in corrente continua che su quello in alternata, arrivando ad esempio a danneggiare l'inverter. La protezione da sovratensioni di OBO protegge in modo affidabile entrambi i lati. Per proteggere l'ingresso sul lato DC dell'inverter, OBO offre una gamma di scatole di campo dotati di limitatori di sovratensione.
