Banca Centrale Europea di Francoforte

Descrizione del progetto

Nel 2010 sono iniziati i lavori di costruzione per il nuovo edificio principale della Banca Centrale Europea a Francoforte. L'architettura spettacolare combina due nuovi grattacieli con l'edificio dell'ex Grossmarkthalle di Francoforte. OBO Bettermann ha allestito il grande edificio con sistemi completi per l'infrastruttura elettrotecnica. Il team di OBO Projekt- und Systemtechnik ha assunto il coordinamento generale, dalle vaste forniture di materiale alla logistica di cantiere, il coordinamento con i committenti e i subappaltatori fino al controlling.

Informazioni generali sull'edificio

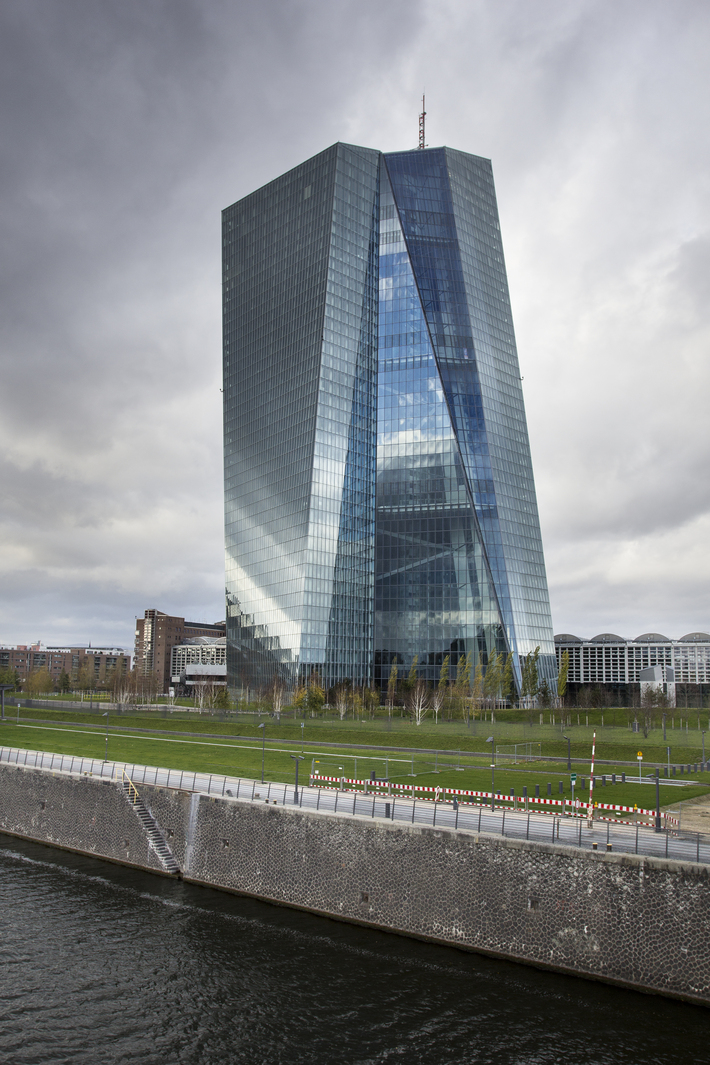

Nel febbraio 2010 iniziarono i lavori di costruzione nella combinazione di edifici, che comprendeva ben tre elementi: una torre a sud di 165 metri di altezza con 43 piani e una torre a nord alta 185 metri con 45 piani, che assieme ad un'antenna sulla torre nord raggiunge un'altezza totale di 201 metri. Come terzo elemento, il vecchio Großmarkthalle risalente al 1928 venne ampliato secondo il "principio della casa nella casa". L'edificio lungo 250 metri e alto 30 metri comprende inoltre l'area conferenze e meeting, la sala stampa e il centro visitatori. Un edificio di accesso collega le torri e il padiglione.

Il complesso di edifici pone requisiti elevati in termini di funzionalità e di duttilità dell’infrastruttura elettrotecnica. I sistemi di OBO forniscono le soluzioni tecniche necessarie per l'alimentazione di energia elettrica e dati. Sono stati installati più di 50.000 metri di passerelle, quasi 16.000 metri di passerelle grigliate e circa 8.000 metri di passerelle a spalliera e 660 metri di passerelle a grande portata .

Perché il cliente ha scelto i prodotti OBO?

Come misura di protezione EMC nelle passerelle a spalliera sono stati impiegati 6.600 metri di pannelli di inserimento. I montatori specializzati inoltre hanno posato un sistema di condotti sotto battuto come soluzione sottotraccia di pregio per il passaggio dei cavi. 2.000 metri di canali, 450 prese sotto pavimento e 1.050 gusci sono stati forniti da OBO e, come tutti prodotti, in modo puntuale entro i termini di consegna assegnati.

Quali difficoltà si sono presentate durante la costruzione?

Nelle sfide logistiche sono rientrati i molteplici ordini di materiali e commesse, programmati in modo separato a seconda delle singole aree di montaggio e dei clienti. Il grande progetto ha richiesto la massima flessibilità possibile ai professionisti anche nella fase di coordinamento. Fino al completamento dei lavori, il direttore tecnico del progetto, Stefan Krauß, supportato dal direttore dei lavori Andreas Schmidt, è stato costantemente presente sul posto per assicurare il montaggio rapido ed impeccabile dei sistemi OBO. Con i sette responsabili di progetto e i 22 capocantiere dei clienti, nonché con tre capo-montatori e talvolta fino a quaranta montatori di subappaltatori, i lavori sono stati coordinati senza problemi e secondo le esigenze specifiche del cliente, fino ai sistemi di contabilità e all'ampio lavoro di preparazione degli audit.

L'ordine terminato alla fine del 2014 ammontava a circa 3,3 milioni di Euro. In questo progetto estremamente impegnativo OBO BETTERMANN ha dimostrato ancora una volta in modo impressionante la sua efficienza nell'allestimento professionale di grandi edifici.

• Committente: Banca Centrale Europea
• Progettazione:  Wolf D. Prix, Coop Himmelb(l)au, Vienna
• Installazione:
  • Speidel Elektrotechnik GmbH, Göppingen
  • EAB Rhein-Main GmbH, Dietzenbach
  • SPIE Deutschland GmbH, Karlsruhe
• Team di progettazione OBO: OBO Projekt- und Systemtechnik
  • Direzione tecnica del progetto: Stefan Krauß
  • Assistenza commerciale: Jörg Raimund
• Sistemi OBO:
  • Passerelle SKS
  • Passerelle RKSM
  • Scale verticali LG 60 VS / SLM 50 C 40
  • Passerelle a grande portata WKLG 1630 / 1640
  • Passerelle grigliate GRM
  • Condotti sotto battuto S3/250 e S3/350
  • Scatole da incasso UZD / UGD
  • Guscio SK HB 245
  • Pannelli di inserimento ELB-L
  • Articoli speciali (supporti appesi in lunghezze speciali di 350 mm)
