Protezione da sovratensioni negli ambienti a rischio di esplosione
Quando il pericolo di esplosione è particolarmente elevato
I fulmini e le sovratensioni in ambienti a rischio di esplosione possono avere conseguenze devastanti qualora non sia installata un'apposita protezione sufficiente e professionale. Tutte le aziende che producono, lavorano e stoccano materiali combustibili sono soggette al pericolo di esplosione. È possibile realizzare una protezione da fulmini e sovratensione professionale, come quella richiesta fra l'altro dalla IEC 62305-3 e dalla IEC 62305-3 per le zone a rischio di esplosione, con i prodotti testati e omologati di OBO. I prodotti speciali utilizzati in questo caso sono la , lo spinterometro di separazione EX ISG H e particolari apparecchi di protezione per sistemi di dati e MSR. Per la protezione contro i fulmini esterna viene utilizzato il conduttore isolato isCon® resistente alle alte tensioni.
Gli ambienti a rischio di esplosione (zone Ex) sono tutti gli ambienti e le zone in cui si possono accumulare quantità pericolose di gas, vapori, nebbie o polveri che, insieme all'aria, formano miscele esplosive.

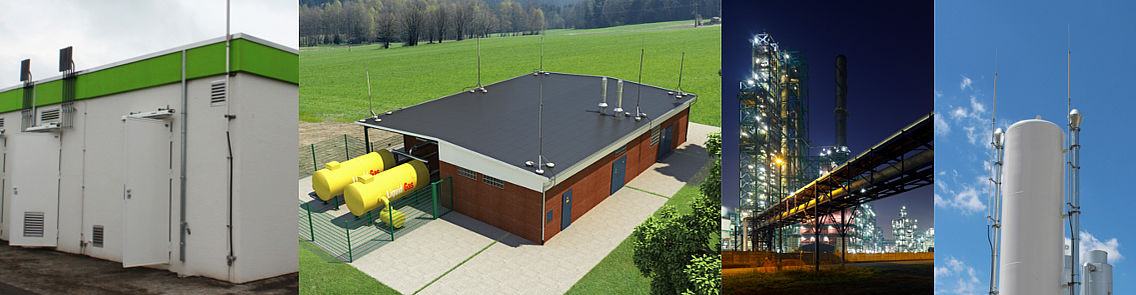

Tali zone sono presenti fra l'altro nei seguenti impianti:
- Impianti di misura e regolazione della pressione del gas
- Stazioni di manovra
- Depositi petroliferi
- Raffinerie
- Stabilimenti di produzione dell'industria chimica e farmaceutica
Protezione da fulmini e sovratensione significa anche sempre protezione preventiva antincendio
Per causare un'esplosione, oltre a una sostanza combustibile e all'ossigeno è necessaria una fonte di accensione. Le misure per la protezione da fulmini e sovratensione di OBO impediscono la generazione di fonti di accensione (ad esempio onde elettromagnetiche o fulmini) oppure consentono di individuarle e disperderle in modo controllato.

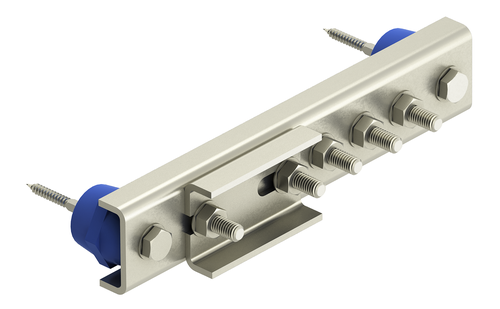

Barra equipotenziale EX PAS
Gli allacciamenti e i collegamenti dei sistemi di protezione contro i fulmini nelle zone a rischio di esplosione devono essere realizzati in modo che, in caso di passaggio di corrente da fulmine, non si formino scintille in grado di accendersi.
La (barra equipotenziale per aree a rischio di esplosione) può essere utilizzata per l'equipotenzializzazione della protezione contro i fulmini conformemente alla IEC 62305-3 e per l'equipotenzializzazione della funzione/protezione conformemente alla DIN VDE 0100 Parte 410/540.
La barra equipotenziale EX PAS, per aree a rischio di esplosione, presenta le caratteristiche seguenti:
- adatta per tutti i gruppi di esplosione e per l'utilizzo in zone Ex 1/ 21 o 2/22
- Classe di prova massima H secondo la IEC 62561-1 per sollecitazioni elevate (applicazioni indoor e outdoor)
- in materiale resistente alla corrosione (acciaio inox)

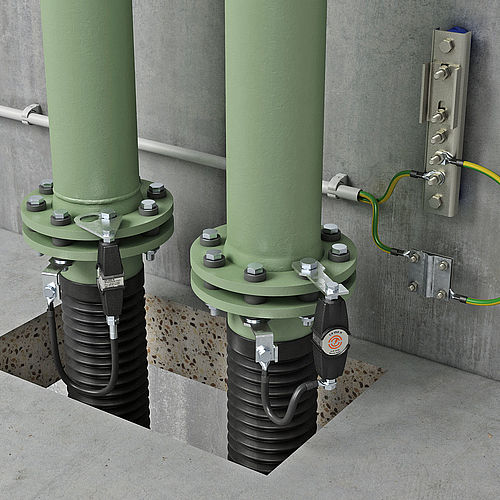

Spinterometro di separazione EX ISG H
Per evitare scariche di scintille sugli isolatori in zone Ex, è necessario utilizzare spinterometri di separazione certificati Ex. Lo spinterometro di separazione EX ISG H di OBO è dotato di certificazione ATEX-/IECEx, isola le parti di impianto dalle correnti di corrosione e soddisfa i requisiti per il collegamento di correnti da fulmine nella zona protetta dalle esplosioni secondo la IEC 62561-3.
Caratteristiche di prodotto dello spinterometro di separazione EX ISG H:
- Resistenza chimica
- Resistenza agli oli e a oscillazioni estreme di temperatura
- Stabile agli UV e resistente agli agenti atmosferici
- Custodia a prova di esplosione "d" per zone Ex: a tenuta di gas e polvere
- Resistente all'acqua salata
- Classe di prova massima H secondo la IEC 62561-3

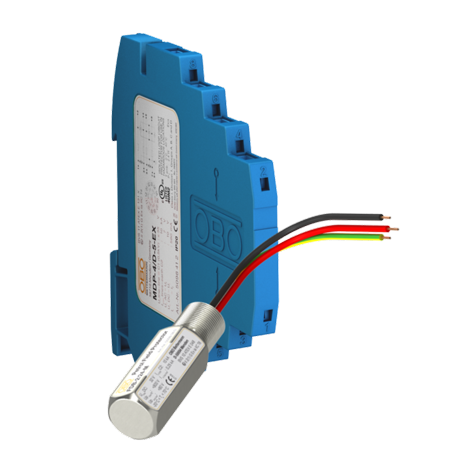

Protezione da sovratensione per sistemi di dati e MSR: MDP-EX e FDB
Anche senza fulmini diretti le tensioni indotte possono danneggiare dispositivi, sistemi e componenti elettrici per la tecnologia di misura, controllo e regolazione e, nel caso peggiore, causare esplosioni. Le protezioni da fulmini OBO del tipo MDP sono testate per la sicurezza intrinseca (ia) e certificate da laboratori indipendenti. Con un'elevata capacità di scarica fino a 10 kA, offrono la protezione ottimale per applicazioni di misura, controllo e regolazione.
Protezione dai fulmini esterna con conduttore isolato e resistente alle alte tensioni
Il prodotto OBO, anch'esso testato ATEX, conduttore isolato isCon® per la protezione dai fulmini esterna impedisce la scarica diretta tra il conduttore e l'oggetto da proteggere. Dopo la prima connessione equipotenziale dietro all'elemento di collegamento, il conduttore isCon® garantisce una distanza di sicurezza equivalente Se fino a 0,9 metri in aria secondo la VDE 0185-305-3. Quindi è possibile il collegamento in prossimità di costruzioni metalliche ed elettriche. Il conduttore è disponibile in 5 versioni diverse, in modo da poter offrire il sistema idoneo per ogni applicazione.
Maggiori informazioni sul tema Protezione da fulmini e sovratensione sono disponibili nella nostra guida "". Spiegazioni approfondite sulla protezione contro i fulmini sono disponibili inoltre nella nostra "", che può essere richiesta al numero di telefono 02373 / 89 - 1500 oppure scaricata online.
