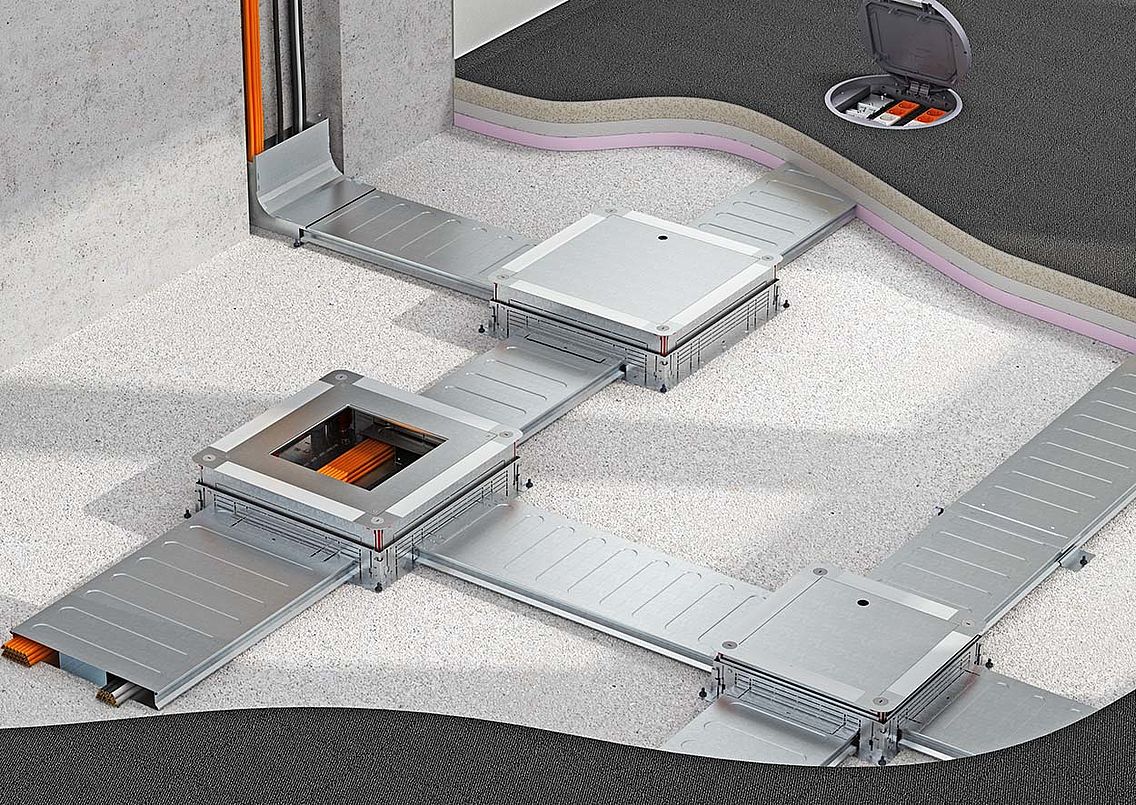

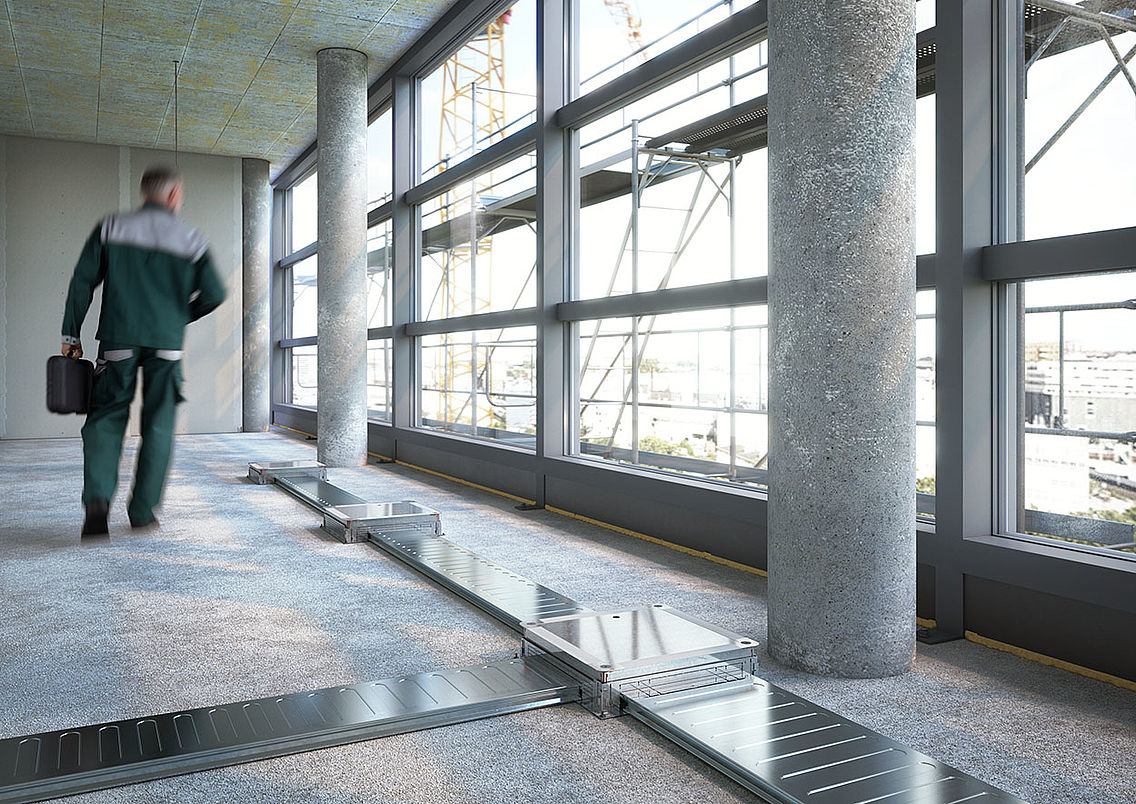

Il sistema di canali sotto pavimento EÜK è il sistema ideale per ampie aree con piani di arredamento fissi, come ad esempio uffici o edifici amministrativi. Assicura un'elevata flessibilità per l'alimentazione elettrica dal pavimento ed è caratterizzato da una scatola massetto (UZD) e da un canale EÜK con coperchio apribile. Ciò semplifica notevolmente l'installazione dei canali e la posa dei cavi.
Tutti i vantaggi in breve
- Sistema robusto e versatile: adatto a tutti i tipi di massetto
- Utilizzabile con una grande varietà di rivestimenti del pavimento
- Nessun cablaggio complesso dei cavi durante l'installazione
- Posa dei cavi più rapida e installazione semplificata dei canali
- Maggiore flessibilità per l'installazione sotto pavimento

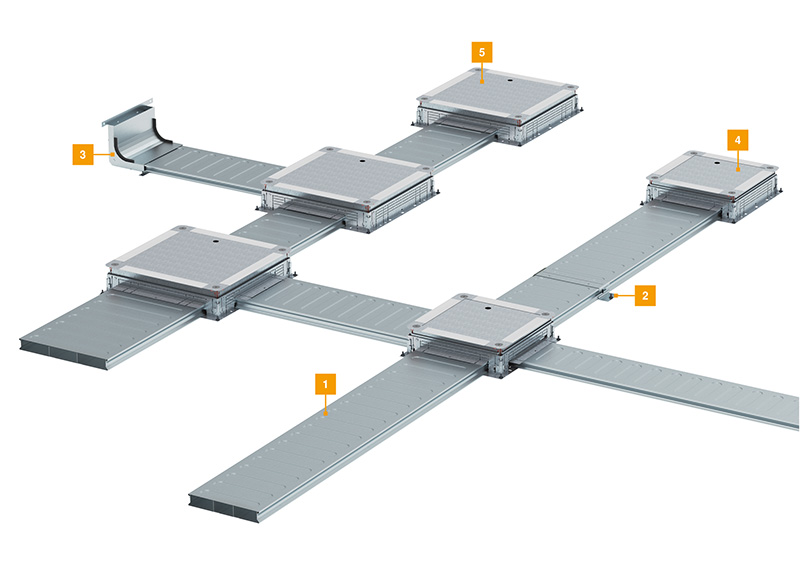

Principi d'installazione EÜK
| 1 | Canale sotto pavimento |
| 2 | Giunto di collegamento |
| 3 | Curva verticale |
| 4 | Scatola massetto 250 |
| 5 | Scatola massetto 350 |

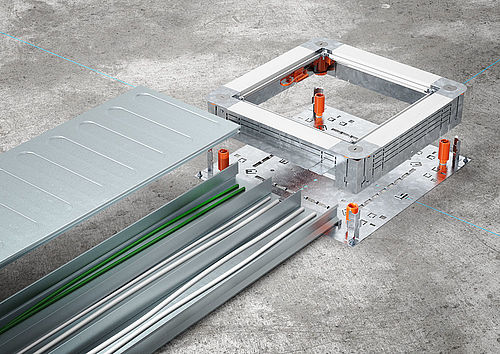

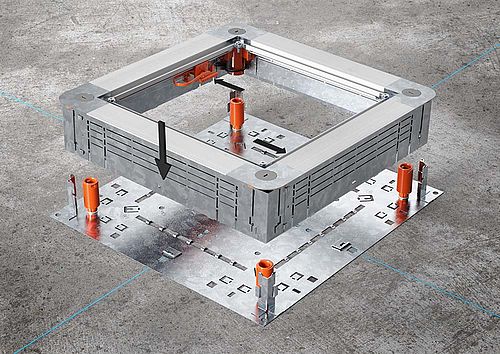

Accesso ottimale all'installazione: scatola massetto (UZD)
La scatola massetto (UZD) in accoppiata col sistema EÜK semplifica di gran lunga il lavoro in cantiere. A ciò contribuiscono, tra l’altro, le seguenti caratteristiche del prodotto:
- livellamento rapido senza attrezzi della scatola massetto nell'area tra 80 - 160 mm
- Elementi angolari in struttura ibrida
- Impiego senza attrezzi delle unità di espansione altezza
- Ampia area di regolazione in altezza per pavimenti fino a 320 mm grazie a manicotti e kit di livellamento in altezza aggiuntivi.
Facile installazione e solidità

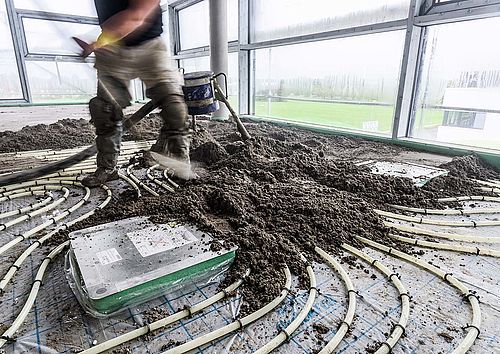

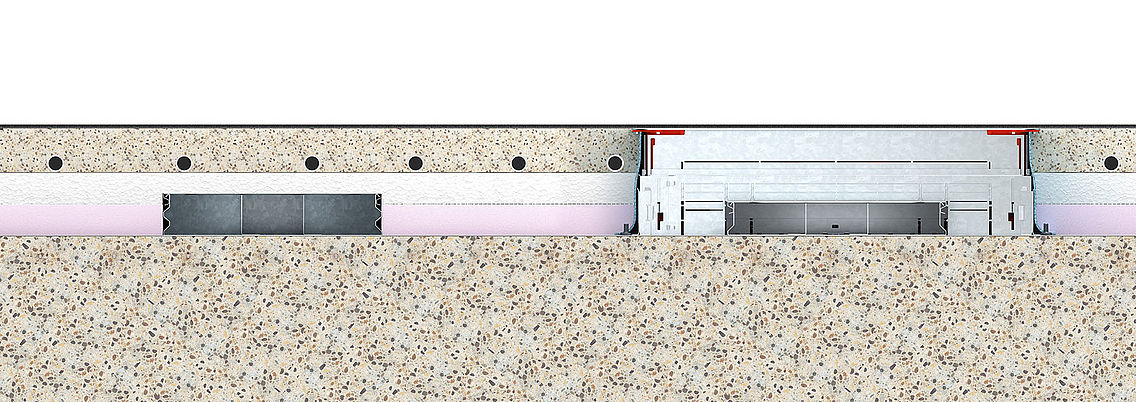

I canali EÜK e le scatole massetto di OBO vengono montati direttamente sul calcestruzzo grezzo. Per la protezione da dispersione di calore e per la riduzione del rumore da calpestio vengono utilizzati degli strati isolanti. Questi strati isolanti rivestono tutto il sistema di canalizzazione. È possibile anche la combinazione con un riscaldamento a pavimento nel massetto. Qui il sistema di canalizzazione si trova al di sotto del riscaldamento a pavimento ed è quindi completamente separato nello strato isolante.
Il solido sistema dimostra i suoi punti di forza durante la fase di costruzione. Rimane completamente chiuso durante l'intera fase di montaggio. Le scatole massetto UZD sono protette dal coperchio di protezione. In questo modo nel sistema non può penetrare alcun corpo estraneo e l'interno rimane pulito. In condizioni standard le scatole massetto UZD coprono un ampio range di livellamento da 80 a 160 mm di altezza massetto. Un ulteriore vantaggio: le scatole massetto UZD sono separabili dal canale, in modo da essere posizionabili in qualsiasi punto del massetto. Si evitano così crepe nel rivestimento del pavimento circostante e nel massetto.
L'installazione delle prese elettriche, dati e multimediali è possibile mediante la serie Modul 45 di OBO, che garantisce una grande flessibilità. Questi dispositivi possono essere installati in tutte le unità di installazione apparecchi, tramite appositi supporti prese. Le unità porta apparecchi sono disponibili sotto forma di torrette sottopavimentocon relativi box portafrutti.
Robusto e versatile
Che si tratti di massetti in cemento, asfalto, massetto autolivellante o massetto caldo, il sistema EÜK è adatto a tutti i tipi di massetto. Anche le modifiche del rivestimento del pavimento non rappresentano alcun problema. Il sistema non è solo ideale per tutti i tipi di massetto, ma può essere utilizzato anche per numerosi rivestimenti del pavimento, come pietra, marmo, legno o tessuti. Il sistema EÜK mostra la sua versatilità anche per quanto riguarda la manutenzione dei pavimenti: è compatibile con pavimenti trattati con lavaggio a secco, umido o addirittura bagnato.
