Sistemi di montaggio per impianti su tetti a falde
Tutto è possibile grazie alla tecnologia Magic: il sistema di montaggio OBO per gli impianti su tetti a falde può essere montato senza viti o attrezzi. Un bel risparmio di tempo. La soluzione per il tetto con gli appositi ganci offre la massima flessibilità. Non solo può essere montata su tutti i più comuni tipi di tetto a falde con tegole, ma può essere regolata al millimetro in tutte le direzioni in ogni momento e in modo continuo. Il morsetto universale del sistema funge contemporaneamente da morsetto intermedio e terminale, e copre un range di fissaggio di 30-50 mm. In questo modo è possibile un fissaggio senza problemi di tutti i moduli FV più comuni sul mercato.
Ulteriore praticità: i prodotti per gli impianti su tetti piatti e a falde possono essere combinati.
Caratteristiche del prodotto

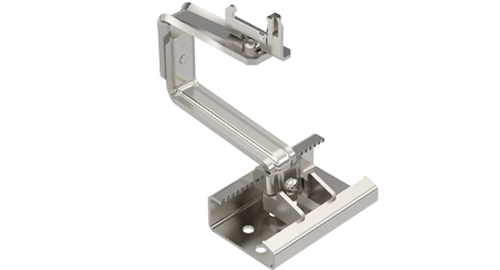

Ganci universali per sistema per tetti a falde
- Per il montaggio su tutti i tipi di tetti a falde più comuni con copertura a tegole
- Regolabile al millimetro in tutte le direzioni
- Massima flessibilità grazie a 9 fori complessivi per viti a testa piatta di dimensione M8 per il montaggio del gancio per il tetto su una trave
- Posizionamento facile e rapido (verticale e/o orizzontale) del gancio mediante una sola vite di fissaggio
- Le opzioni di orientamento verticale consentono un livellamento semplice delle irregolarità sul tetto
- Il posizionamento del profilato di montaggio avviene senza viti o attrezzi. Grazie all'innovativa tecnologia OBO Magic
- Livellamento in altezza di 14 mm per adattarsi ai listelli del tetto presenti
- Possibilità di spostamento laterale di 76 mm sulla trave
- Livellamento in altezza di 18 mm dopo il montaggio del gancio per il tetto per consentire una regolazione di precisione del profilo di montaggio
- Possibilità di spostamento laterale di 10 mm per consentire una regolazione di precisione del profilo di montaggio

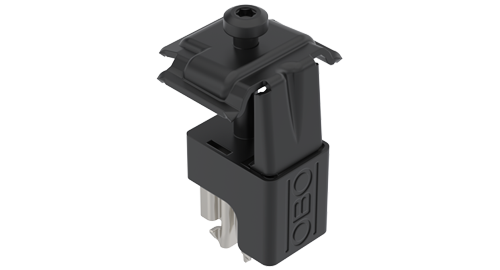

Morsetto universale per sistema per tetti piatti/a falde
- Versione di colore nero per un'integrazione perfetta ed elegante nella versione corrispondente del profilato di supporto
- Range di fissaggio del modulo da 30 a 50 mm
- Ruotabile di 90° dopo l'innesto nella scanalatura del profilato di montaggio
- Utilizzabile come morsetto intermedio o terminale
- Geometria speciale sugli angoli della parte superiore per l'equipotenzializzazione al modulo solare
- L'alloggiamento esterno in plastica guida la parte superiore impedendo una rotazione errata durante il montaggio
- La parte superiore rimane in posizione sollevata fino al fissaggio finale del modulo solare
- Innestabile sui piedini di montaggio appositi (sistema per tetti piatti) e nella scanalatura del profilato di montaggio (sistema per tetti a falde)
- L'alloggiamento in plastica funge da superficie di appoggio per posizionare i pannelli in modo corrispondente
- Lunga durata grazie all'impiego di acciaio di alta qualità

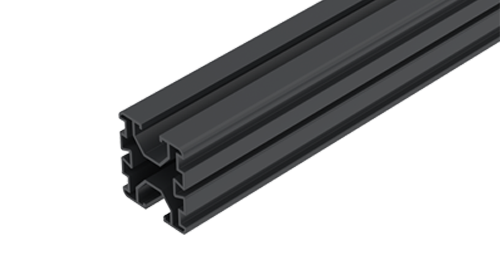

Profilato di supporto per sistema per tetti piatti/a falde
- Versione di colore nero per un'integrazione perfetta ed elegante nella singola copertura del tetto
- Scanalature con larghezza 10 mm su entrambi i lati, ad esempio per dadi scorrevoli, morsetti universali e/o di terra
- Scanalature laterali aggiuntive p.es. per giunti longitudinali e/o a croce
Chiusura terminale per il profilato di supporto
- Versione di colore nero per un'integrazione perfetta ed elegante nella versione corrispondente del profilato di supporto
- I fori integrati consentono la fuoriuscita dell'acqua impedendone l'accumulo all'interno del profilato di supporto
- Completamento estetico del profilato di supporto: in questo modo p.es. è possibile nascondere bordi di taglio non piacevoli alla vista

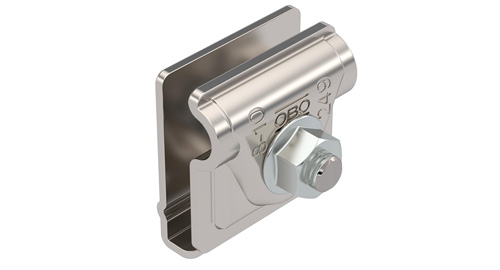

Morsetti di terra universali FV
- Il morsetto di terra universale è premontato
- Posizionamento perfetto del morsetto di terra mediante dadi scorrevoli premontati nella scanalatura del relativo profilato di supporto
- Stabilità alla corrente da fulmini di 100 kA
- Rapido montaggio grazie al meccanismo a molla integrato
- Per il fissaggio di tondi RD 8-10
- Per il fissaggio di cavi a uno e/o più fili da 6-50 mm²
- Per tutti i profilati con scanalatura da 10 mm. L'utilizzo ottimale è garantito in combinazione con il profilato di supporto OBO.
- Conforme ai requisiti della norma DIN EN 62561-1

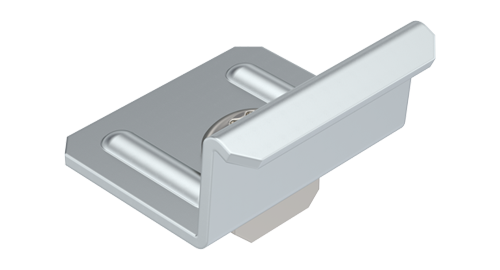

Giunto a croce per profilato di supporto
- Per la creazione di un collegamento a croce sulla superficie del tetto
- Soluzione per tetti di difficile accesso, su cui non è possibile ad esempio un collegamento diretto con profilati
- Viene fissato nella scanalatura laterale del profilato di supporto
- Avvitabile con la chiave di dimensioni TX 40
Guida per la progettazione
Scopri il futuro della progettazione FV
Progetta i sistemi di montaggio FV con una semplicità senza precedenti grazie a Construct Tool di OBO per Magic PV Solution. Questo strumento è caratterizzato da un utilizzo intuitivo e schematico e processi di progettazione brevi.
