Magic PV UniBase Glue

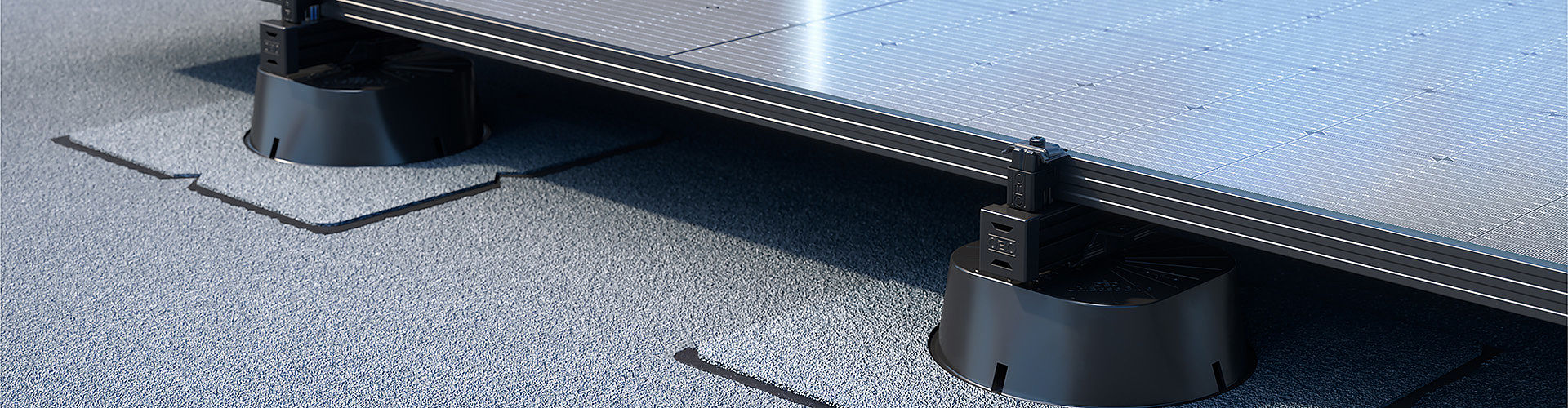

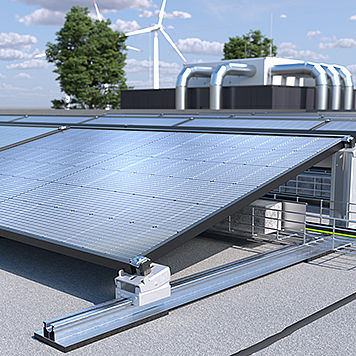

La base universale Magic PV Flat Glue può essere utilizzata come sistema di montaggio fotovoltaico senza zavorra fino a un massimo di 5° (corrispondente a circa il 8%) su impermeabilizzazioni bituminose e fino a un massimo di 10° (corrispondente a circa il 17%) su membrane plastiche. L'utilizzo su tetti inclinati con pendenza superiore a 5° è possibile solo previa consultazione con OBO e verifica della statica. Il montaggio avviene parallelamente al tetto secondo lo standard OBO. Previa consultazione con OBO, è possibile realizzare anche una struttura sopraelevata. Anche in questo caso è necessario verificare prima la statica. In caso di requisiti di progetto specifici, il nostro ufficio tecnico sarà lieto di aiutarvi, supportandovi nella progettazione e trovando insieme a voi la soluzione più adatta alle vostre esigenze.
Magic PV Flat Glue è adatto per membrane bituminose o in plastica (FPO). L'installazione è semplice e intuitiva: il piedistallo universale viene saldato senza giunture alla copertura del tetto esistente mediante un manicotto disponibile separatamente. In linea con la filosofia di sistema OBO, Magic PV Flat Glue può essere combinato con altri articoli OBO, ad esempio con l'adattatore per il montaggio di grondaie a griglia.
Caratteristiche di prodotto

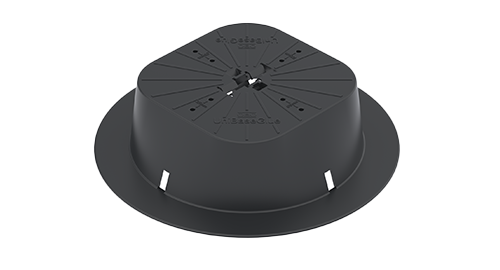

Base universale UniBase per incollaggio
- Il materiale plastico ASA di alta qualità garantisce la massima durata in ambienti esterni
- Utilizzabile anche come sistema di installazione per la gestione opzionale dei cavi all'interno dell'impianto FV
- Semplice installazione: si salda senza soluzione di continuità all'isolamento del tetto con un manicotto.
- Combinabile con altri articoli OBO, ad esempio l'adattatore per il montaggio di passerelle grigliate.
- Soluzione senza zavorra per qualsiasi tetto piano o a falde, adatta alle guaine per tetti con copertura in bitume o in fogli di plastica

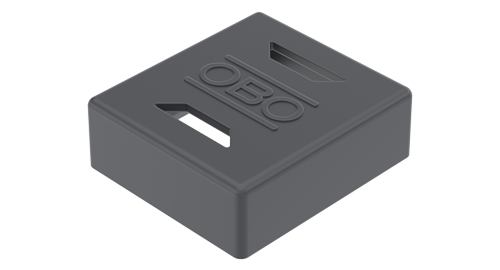

Chiusura terminale per il profilato di supporto
- Versione di colore nero per un'integrazione perfetta ed elegante nella versione corrispondente del profilato di supporto
- I fori integrati consentono la fuoriuscita dell'acqua impedendone l'accumulo all'interno del profilato di supporto
- Completamento estetico del profilato di supporto: in questo modo p.es. è possibile nascondere bordi di taglio non piacevoli alla vista

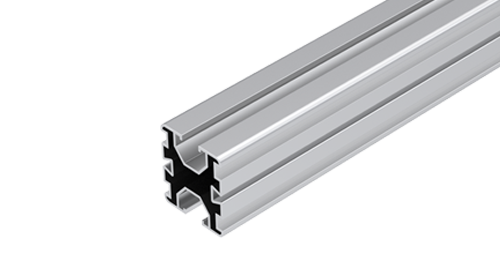

Profilato di supporto per sistema per tetti piatti/a falde
- Versione senza rivestimento per tutti i tetti senza requisiti ottici elevati
- Scanalature con larghezza 10 mm su entrambi i lati, ad esempio per dadi scorrevoli, morsetti universali e/o di terra
- Scanalature laterali aggiuntive p.es. per giunti longitudinali e/o a croce

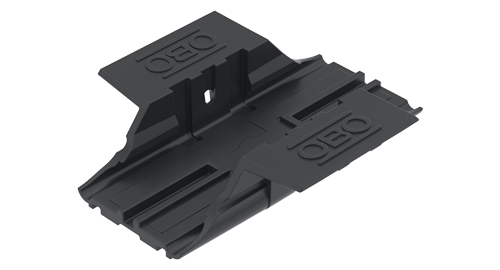

Adattatore per profilato di supporto TP 45
- Montaggio senza utensili dell'adattatore con UniBase
- Installazione senza attrezzi del profilato di montaggio con l'adattatore
- Superficie di appoggio antiscivolo integrata
- Disinstallazione senza attrezzi del profilo di montaggio
- Facile orientamento del profilo di montaggio

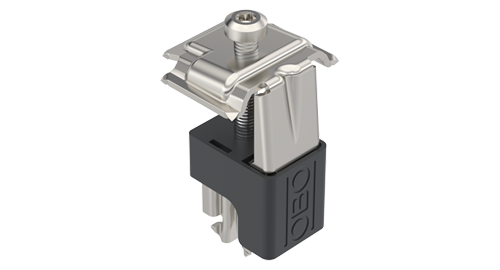

Morsetto universale per sistema per tetti piatti/a falde
- Versione senza rivestimento per la combinazione ottimale con analoghi profilati di supporto
- Range di fissaggio del modulo da 30 a 50 mm
- Ruotabile di 90° dopo l'innesto nella scanalatura del profilato di montaggio
- Utilizzabile come morsetto intermedio o terminale
- Geometria speciale sugli angoli della parte superiore per l'equipotenzializzazione al modulo solare
- L'alloggiamento esterno in plastica guida la parte superiore impedendo una rotazione errata durante il montaggio
- La parte superiore rimane in posizione sollevata fino al fissaggio finale del modulo solare
- Innestabile sui piedini di montaggio appositi (sistema per tetti piatti) e nella scanalatura del profilato di montaggio (sistema per tetti a falde)
- L'alloggiamento in plastica funge da superficie di appoggio per posizionare i pannelli in modo corrispondente
- Lunga durata grazie all'impiego di acciaio di alta qualità
