Base universale UniBase 6
N. art. 5403391 | EAN 4012197371753
- Descrizione prodotto
-

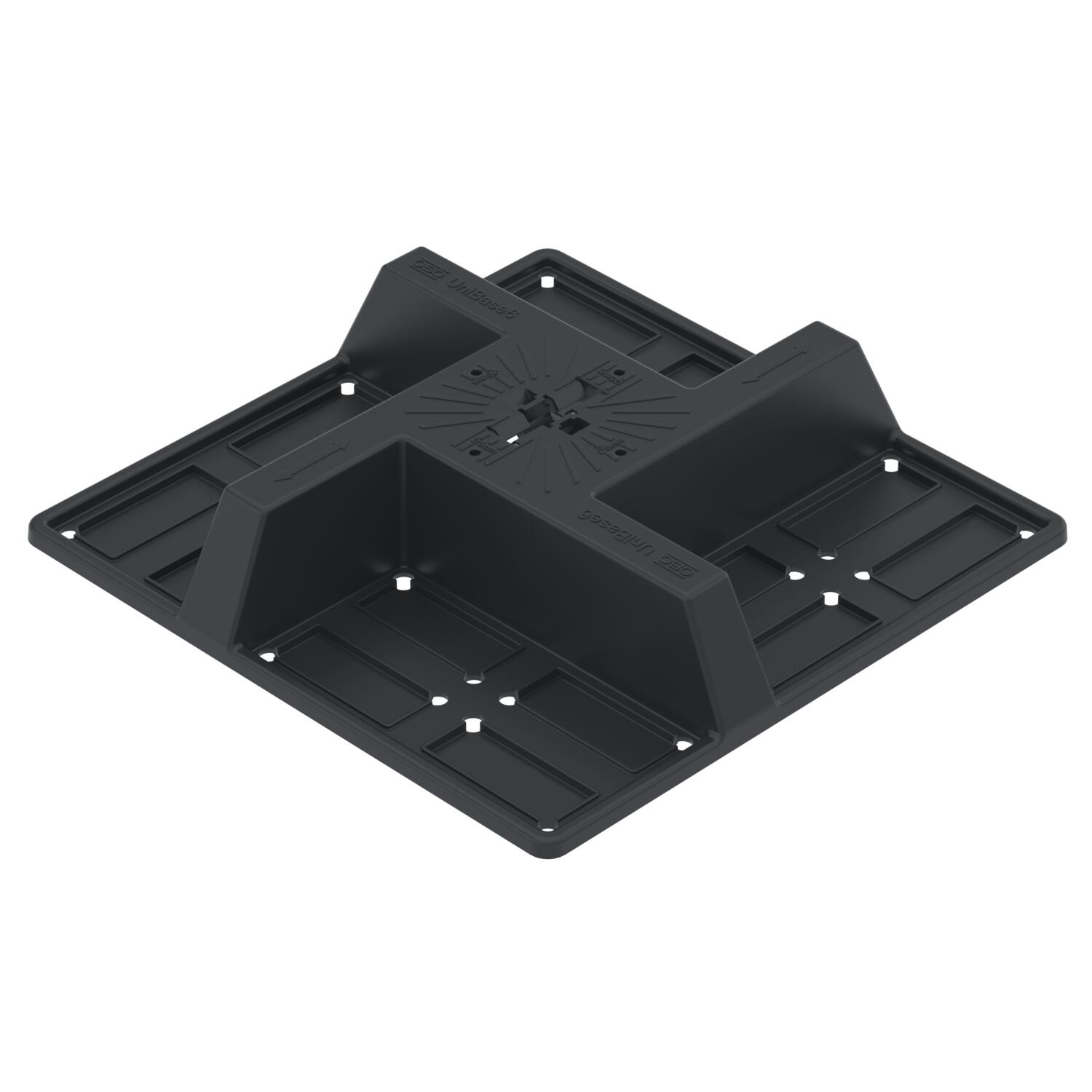

Descrizione prodottoBase universale per il contrappeso con comuni pietre da pavimentazione fino a una dimensione di 200x100x60 mm. Utilizzabile su tetti piani, ad esempio per il montaggio di sistemi di montaggio FV o per il passaggio di linee con passerelle o passerelle grigliate in combinazione con supporto per tetti 165 MBG HGRM. Pietre da pavimentazione non comprese nella fornitura.
- Dati tecnici
-
Dati tecnici
Accoppiamento 5 mm Altezza di alloggiamento zavorra max. 60 mm Colore nero Larghezza di alloggiamento zavorra max. 100 mm Materiale Acrilonitrile butadiene stirolo Numero di superfici di attacco per zavorra 4 St. Peso 0,81 kg Profondità di alloggiamento zavorra max. 200 mm Misure

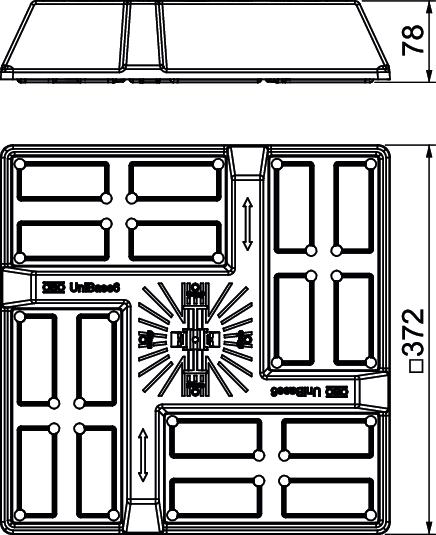

Altezza 78 mm Larghezza 372 mm Lunghezza 372 mm - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Mantello protettivo, tetto piano
UniBase BSM 5403402 16 Pezzo
Mantello protettivo per edifici con tetto piano, lamina di alluminio
UniBase BSM ALU 5403404 16 Pezzo
Adattatore per profilato di supporto TP 45
UniBase TMP 5403397 16 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Adattatore conduttore piatto per supporto per tetti
165 MBG HGRM 5218886 50 Pezzo
Adattatore conduttore piatto per supporto per tetti tipo 165/MBG
165 MBG HFL 5218885 12 Pezzo - Download
-
Scheda tecnica UniBase 6 / 5403391 , 0.15MB , pdfREACH Dichiarazione di conformità UniBase 6 / 5403391 , 0.12MB , pdfRoHS Dichiarazione di conformità UniBase 6 / 5403391 , 0.13MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Pro , 5.26MB , pdf
