Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 120 mm, FS
N. art. 7218012 | EAN 4012197351236
- Descrizione prodotto
-
Descrizione prodottoCanale in metallo con tessuto antincendio intumescente per la posa ignifuga dei cavi. Classificato come canale di installazione EI30, EI60 e EI90 a norma EN 13501-2, verificato secondo la norma EN 1366-5. Il canale impedisce la propagazione dell'incendio per l'intervallo di tempo classificato e protegge dalle conseguenze dell'incendio dei cavi.
Idoneo per il montaggio diretto a parete e a soffitto, nei sistemi sottopavimento o sopraelevato. Montaggio dei giunti senza attrezzi con il connettore PLM SI. È possibile utilizzare esclusivamente i accessori preconfezionati omologati. Il coperchio viene fissato ad incastro senza attrezzi e consente un'ispezione rapida ed un'implementazione successiva. Possibile montaggio sfalsato del coperchio per l'equipotenzializzazione dell'intero tratto del canale.
-
- Dati tecnici
-
Misure
Altezza 120 mm Altezza interna 114 mm Classificazione EI - condotto di installazione 90 Colore zinco Con foratura sì Dimensione H 120 mm Dimensione 120x200x2000 Dimensione B 200 mm Dimensione i 162 mm Divisori possibili sì Fissaggio del coperchio altro Grado di protezione IK-Code IK10 Impronta CO2 (GWP) dalla culla al cancello 3,1395 kg CO2e / 1 Metro Larghezza 200 mm Larghezza interna 194 mm Lunghezza 2000 mm Materiale Acciaio Numero dei lati infiammabili 4 Rivestimento Acciaio Sezione utile 18500 mm² Super- ficie zincato in continuo - Tutti i tipi
-
Accessori
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Isolante antincendio in cartuccia PYROCOAT®
ASX-K 7202310 1 Pezzo
Vite per giunto
PLM SF 4x8 3498092 100 Pezzo
Graffa di bloccaggio RKV3V
RKV3V 6288700 20 Pezzo - Download
-
Scheda tecnica PLM D 1220 FS / 7218012 , 0.18MB , pdfCatalogo Fire protection ducts , 8.99MB , pdfDichiarazione di conformità UE PLM D 1220 FS / 7218012 , 0.21MB , pdfDichiarazione di prestazione PLM D 1220 FS / 7218012 , 0.78MB , pdfREACH Dichiarazione di conformità PLM D 1220 FS / 7218012 , 0.12MB , pdfRoHS Dichiarazione di conformità PLM D 1220 FS / 7218012 , 0.13MB , pdfCertificato di omologazione Canali antincendio PYROLINE® Rapid PLM , 2.15MB , pdfIstruzioni di montaggio Istruzioni di montaggio canale PYROLINE® Rapid EI30-EI90 a norma EN 13501-2 , 3.70MB , pdfPer questo prodotto non sono disponibili voci di capitolato
Angolo esterno, altezza 120 mm, FS
Angolo interno, altezza 120 mm, FS
Curva piana, altezza 120 mm, FS
Curva verticale in salita, altezza 120 mm, FS
Curva verticale in discesa, altezza 120 mm, FS
Derivazione a T, altezza 120 mm, FS
Riduzione rettilinea, altezza canale da 120 mm a 80 mm, FS
Set per il collegamento a parete bilaterale, per montaggio angolare, altezza 120 mm, FS

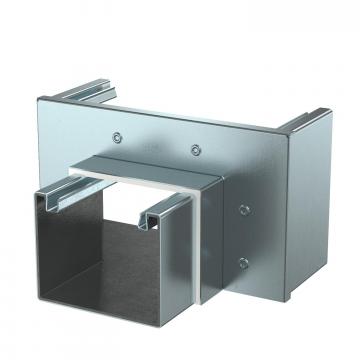

Collare attraversamento parete a 4 lati, altezza 120 mm, FS
