Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 40 mm, bianco puro 2000 | 100 | 40 | bianco; RAL 9010

Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 40 mm, bianco puro

N. art. 7218006 | EAN 4012197351298

N. art. / Tipo	7218006 / PLM D 0410 RW

Lunghezza	2000 mm

Dimensione B	100 mm

Dimensione H	40 mm

Colore	bianco; RAL 9010

Descrizione prodotto

Descrizione prodotto

Canale in metallo con tessuto antincendio intumescente per la posa ignifuga dei cavi. Classificato come canale di installazione EI30, EI60 e EI90 a norma EN 13501-2, verificato secondo la norma EN 1366-5. Il canale impedisce la propagazione dell'incendio per l'intervallo di tempo classificato e protegge dalle conseguenze dell'incendio dei cavi.

Idoneo per il montaggio diretto a parete e a soffitto, nei sistemi sottopavimento o sopraelevato. Montaggio dei giunti senza attrezzi con il connettore PLM SI. È possibile utilizzare esclusivamente i accessori preconfezionati omologati. Il coperchio viene fissato ad incastro senza attrezzi e consente un'ispezione rapida ed un'implementazione successiva. Possibile montaggio sfalsato del coperchio per l'equipotenzializzazione dell'intero tratto del canale.

Dati tecnici

Misure

Altezza	40 mm
Altezza interna	34 mm
Classificazione EI - condotto di installazione	90
Colore	bianco; RAL 9010
Con foratura	sì
Dimensione H	40 mm
Dimensione	40x100x2000
Dimensione B	100 mm
Dimensione i	62 mm
Divisori possibili	sì
Fissaggio del coperchio	altro

Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	1,662 kg CO2e / 1 Metro
Larghezza	100 mm
Larghezza interna	94 mm
Lunghezza	2000 mm
Materiale	Acciaio
Numero dei lati infiammabili	4
Rivestimento	Acciaio
Sezione utile	1780 mm²
Super- ficie	verniciato a polvere

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Dimensione B	Dimensione H	Colore	N. art.	Quantità	Conf.
PLM D 0410 RW	2000 mm	100 mm	40 mm	bianco; RAL 9010	7218006	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

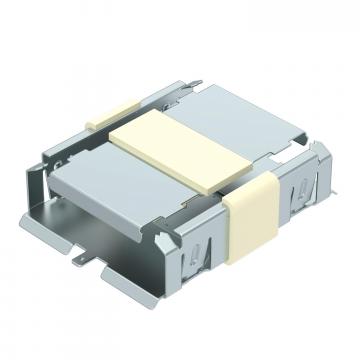

Set del giunto di connessione, altezza 40 mm	PLM SIC 0410 FS	7218029	Pezzo	1 Pezzo
Angolo esterno, altezza 40 mm, bianco puro	PLM EC 0410 RW	7218040	Pezzo	1 Pezzo
Angolo interno, altezza 40 mm, bianco puro	PLM IC 0410 RW	7218052	Pezzo	1 Pezzo
Curva piana, altezza 40 mm, bianco puro	PLM FA 0410 RW	7218064	Pezzo	1 Pezzo
Derivazione a T, altezza 40 mm, bianco puro	PLM TB 0410 RW	7218076	Pezzo	1 Pezzo
Riduzione rettilinea, altezza canale da 80 mm a 40 mm, bianco puro	PLM RP 0810 RW	7218100	Pezzo	1 Pezzo
Set per il collegamento a parete bilaterale, per montaggio angolare, altezza 40 mm, bianco puro	PLM CC 0410 RW	7218136	Pezzo	1 Pezzo
Collare attraversamento parete a 4 lati, altezza 40 mm, bianco puro	PLM WC 0410 RW	7218124	Pezzo	1 Pezzo
Elemento terminale, altezza 40 mm, bianco puro	PLM EP 0410 RW	7218088	Pezzo	1 Pezzo
Supporto coperchio, larghezza 100 mm	PLM LS 100	7218034	Pezzo	1 Pezzo
Guarnizione in materiale espanso, altezza 40 mm	PLM CO 0410	7218158	Pezzo	1 Pezzo
Staffa per cavi per il montaggio a parete, altezza 40 mm	PLM WB 0410 FS	7218152	Pezzo	10 Pezzo
Supporto cavi per il montaggio a soffitto, altezza 40 mm	PLM CB 0410 FS	7218146	Pezzo	10 Pezzo
Coperchio canale, larghezza 100 mm, bianco puro	PLM LI 100 RW	7218022	m	2 m
Supporto, larghezza 100 mm, bianco puro	PLM SU 100 RW	7218166	Pezzo	1 Pezzo
Separatore 30 FS	TSG 30 FS	6062050	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Isolante antincendio in cartuccia PYROCOAT®	ASX-K	7202310	Pezzo	1 Pezzo
Vite per giunto	PLM SF 4x8	3498092	Pezzo	100 Pezzo
Graffa di bloccaggio RKV3V	RKV3V	6288700	Pezzo	20 Pezzo
