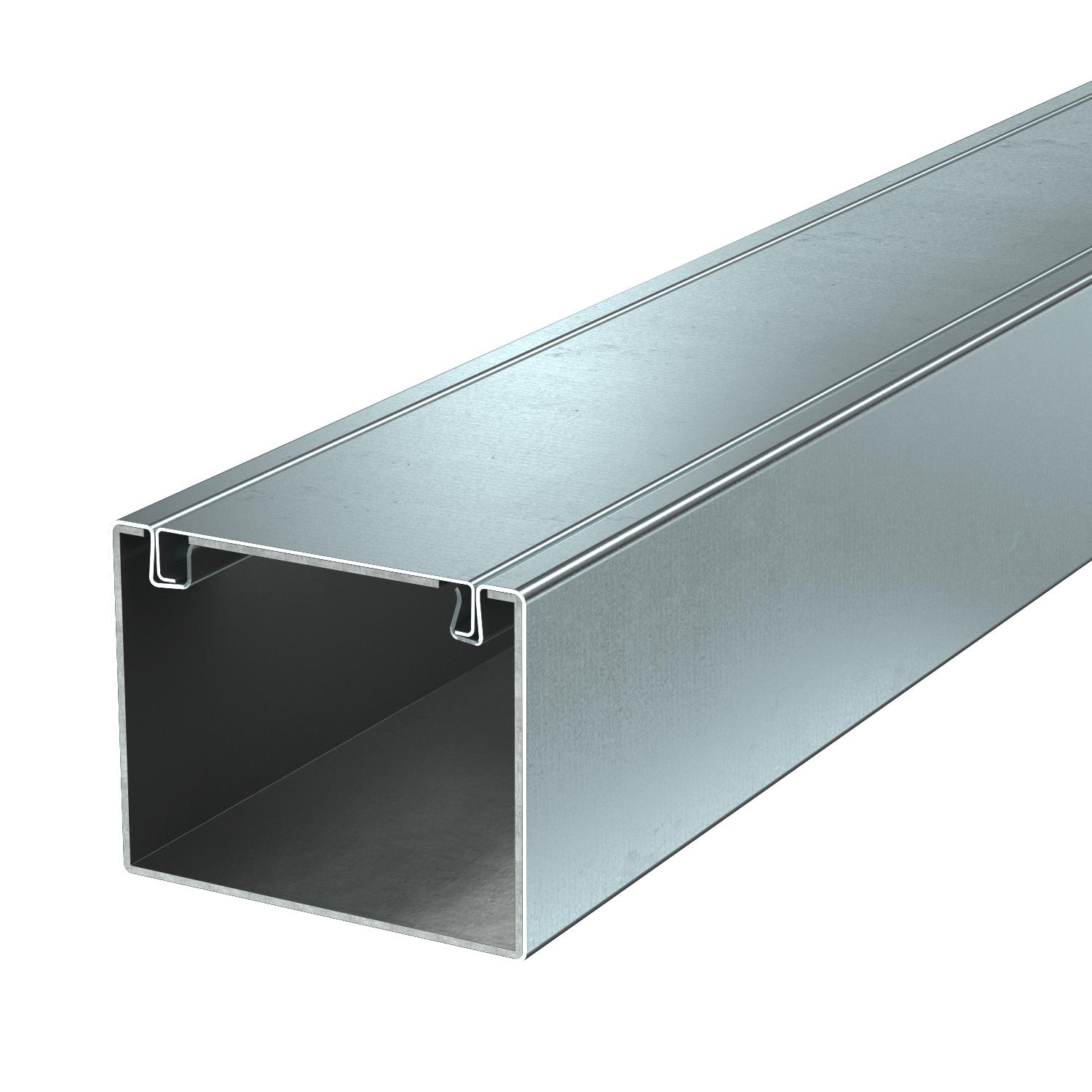

Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 80 mm, FS 2000 | 100 | 80 | zinco

Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 80 mm, FS

N. art. 7218008 | EAN 4012197351229

N. art. / Tipo	7218008 / PLM D 0810 FS

Lunghezza	2000 mm

Dimensione B	100 mm

Dimensione H	80 mm

Colore	zinco

Descrizione prodotto

Descrizione prodotto

Canale in metallo con tessuto antincendio intumescente per la posa ignifuga dei cavi. Classificato come canale di installazione EI30, EI60 e EI90 a norma EN 13501-2, verificato secondo la norma EN 1366-5. Il canale impedisce la propagazione dell'incendio per l'intervallo di tempo classificato e protegge dalle conseguenze dell'incendio dei cavi.

Idoneo per il montaggio diretto a parete e a soffitto, nei sistemi sottopavimento o sopraelevato. Montaggio dei giunti senza attrezzi con il connettore PLM SI. È possibile utilizzare esclusivamente i accessori preconfezionati omologati. Il coperchio viene fissato ad incastro senza attrezzi e consente un'ispezione rapida ed un'implementazione successiva. Possibile montaggio sfalsato del coperchio per l'equipotenzializzazione dell'intero tratto del canale.

Dati tecnici

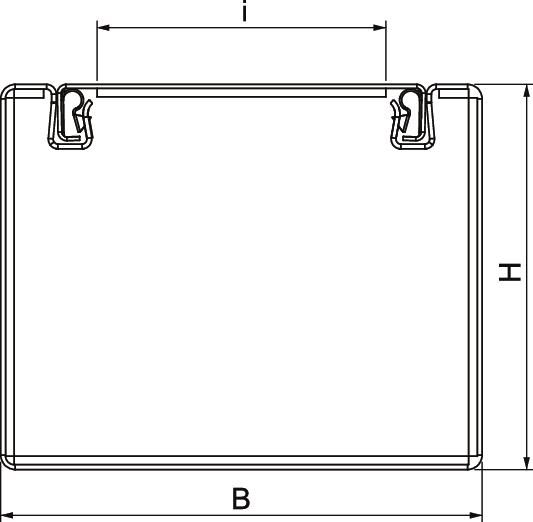

Misure

Altezza	80 mm
Altezza interna	74 mm
Classificazione EI - condotto di installazione	90
Colore	zinco
Con foratura	sì
Dimensione H	80 mm
Dimensione	80x100x2000
Dimensione B	100 mm
Dimensione i	62 mm
Divisori possibili	sì
Fissaggio del coperchio	altro

Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	1,6136 kg CO2e / 1 Metro
Larghezza	100 mm
Larghezza interna	94 mm
Lunghezza	2000 mm
Materiale	Acciaio
Numero dei lati infiammabili	4
Rivestimento	Acciaio
Sezione utile	5180 mm²
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Dimensione B	Dimensione H	Colore	N. art.	Quantità	Conf.
PLM D 0810 FS	2000 mm	100 mm	80 mm	zinco	7218008	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolo esterno, altezza 80 mm, FS	PLM EC 0810 FS	7218042	Pezzo	1 Pezzo

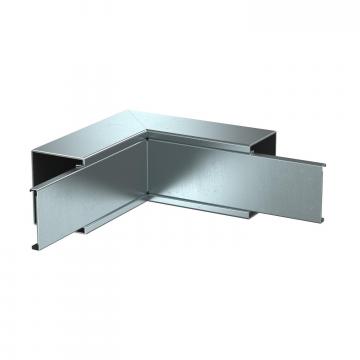

Angolo interno, altezza 80 mm, FS	PLM IC 0810 FS	7218054	Pezzo	1 Pezzo

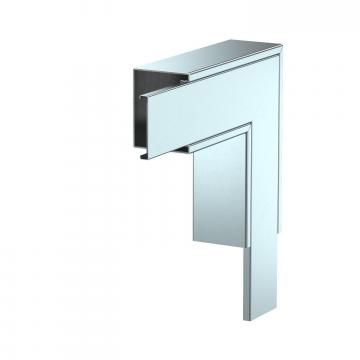

Curva piana, altezza 80 mm, FS	PLM FA 0810 FS	7218066	Pezzo	1 Pezzo

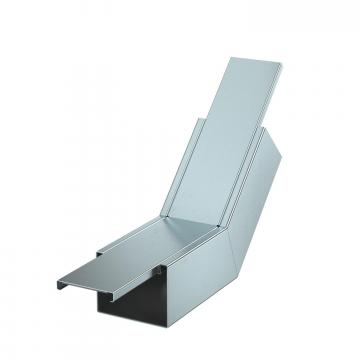

Curva verticale in salita, altezza 80 mm, FS	PLM BR 0810 FS	7218114	Pezzo	1 Pezzo

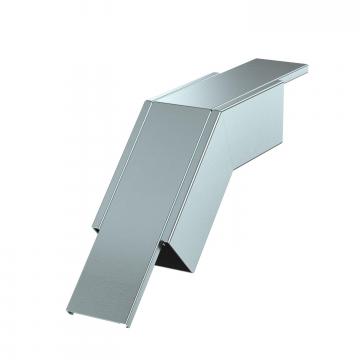

Curva verticale in discesa, altezza 80 mm, FS	PLM BF 0810 FS	7218106	Pezzo	1 Pezzo

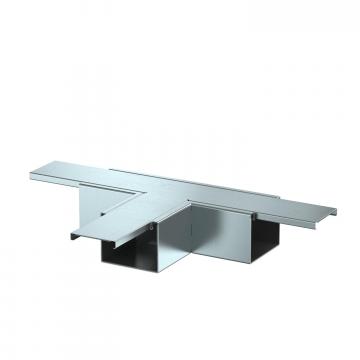

Derivazione a T, altezza 80 mm, FS	PLM TB 0810 FS	7218078	Pezzo	1 Pezzo
Riduzione rettilinea, altezza canale da 80 mm a 40 mm, FS	PLM RP 0810 FS	7218098	Pezzo	1 Pezzo

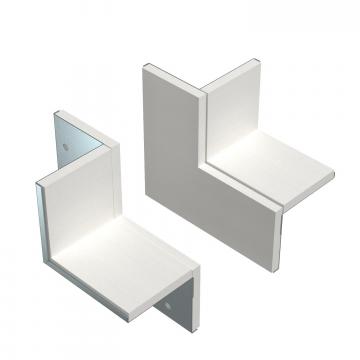

Set per il collegamento a parete bilaterale, per montaggio angolare, altezza 80 mm, FS	PLM CC 0810 FS	7218138	Pezzo	1 Pezzo

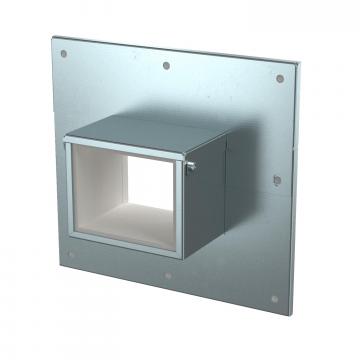

Collare attraversamento parete a 4 lati, altezza 80 mm, FS	PLM WC 0810 FS	7218126	Pezzo	1 Pezzo

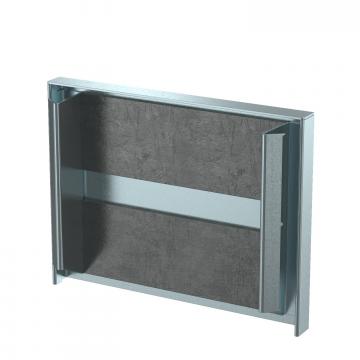

Elemento terminale, altezza 80 mm, FS	PLM EP 0810 FS	7218090	Pezzo	1 Pezzo
Supporto coperchio, larghezza 100 mm	PLM LS 100	7218034	Pezzo	1 Pezzo
Guarnizione in materiale espanso, altezza 80 mm	PLM CO 0810	7218160	Pezzo	1 Pezzo
Supporto cavi per il montaggio a parete, altezza 80 mm	PLM WB 0810 FS	7218154	Pezzo	10 Pezzo
Supporto cavi per il montaggio a soffitto, altezza 80 mm	PLM CB 0810 FS	7218148	Pezzo	10 Pezzo
Coperchio canale, larghezza 100 mm, FS	PLM LI 100 FS	7218020	m	2 m
Supporto, larghezza 100 mm, FS	PLM SU 100 FS	7218164	Pezzo	1 Pezzo
Separatore 60 FS	TSG 60 FS	6062068	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Isolante antincendio in cartuccia PYROCOAT®	ASX-K	7202310	Pezzo	1 Pezzo
Vite per giunto	PLM SF 4x8	3498092	Pezzo	100 Pezzo
Graffa di bloccaggio RKV3V	RKV3V	6288700	Pezzo	20 Pezzo
