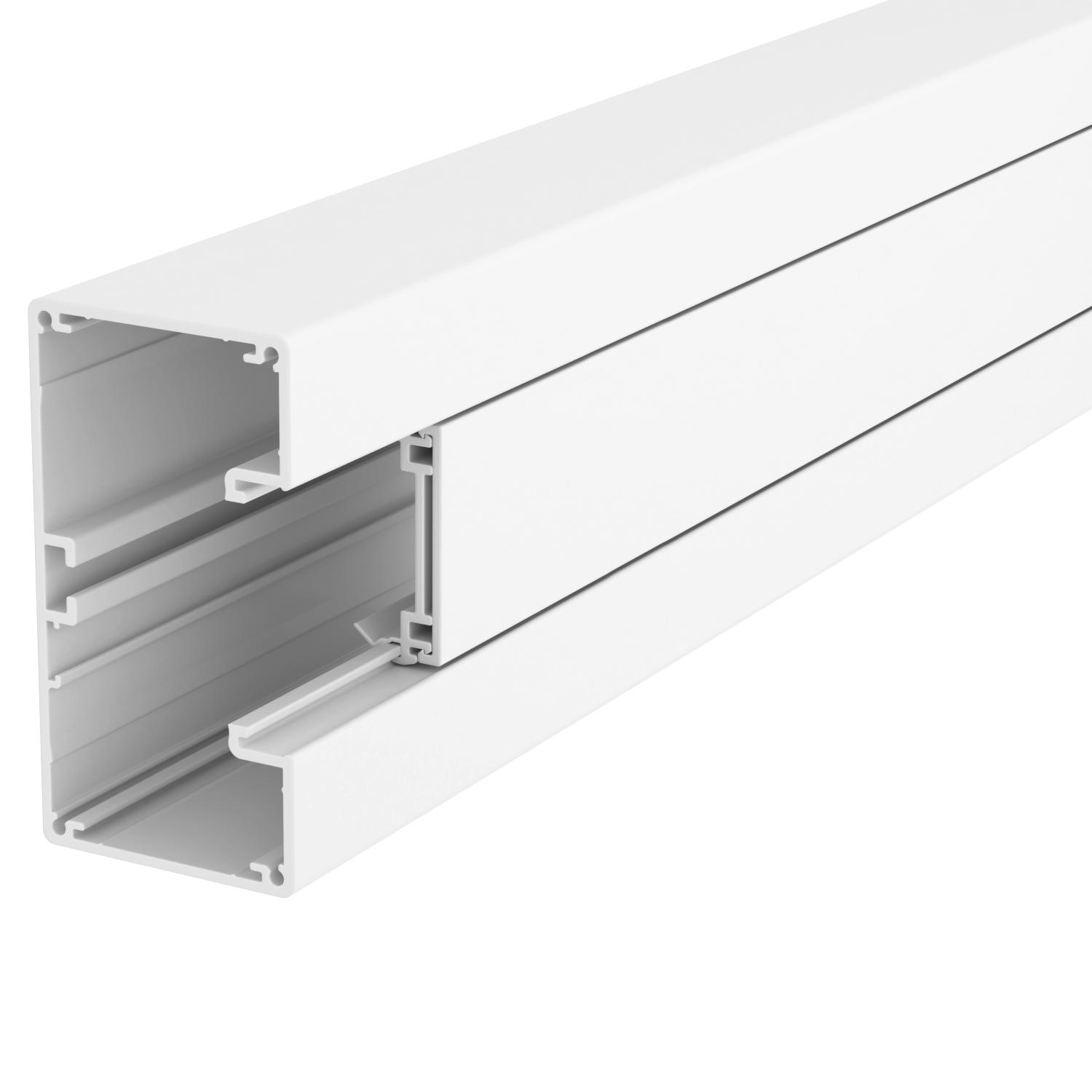

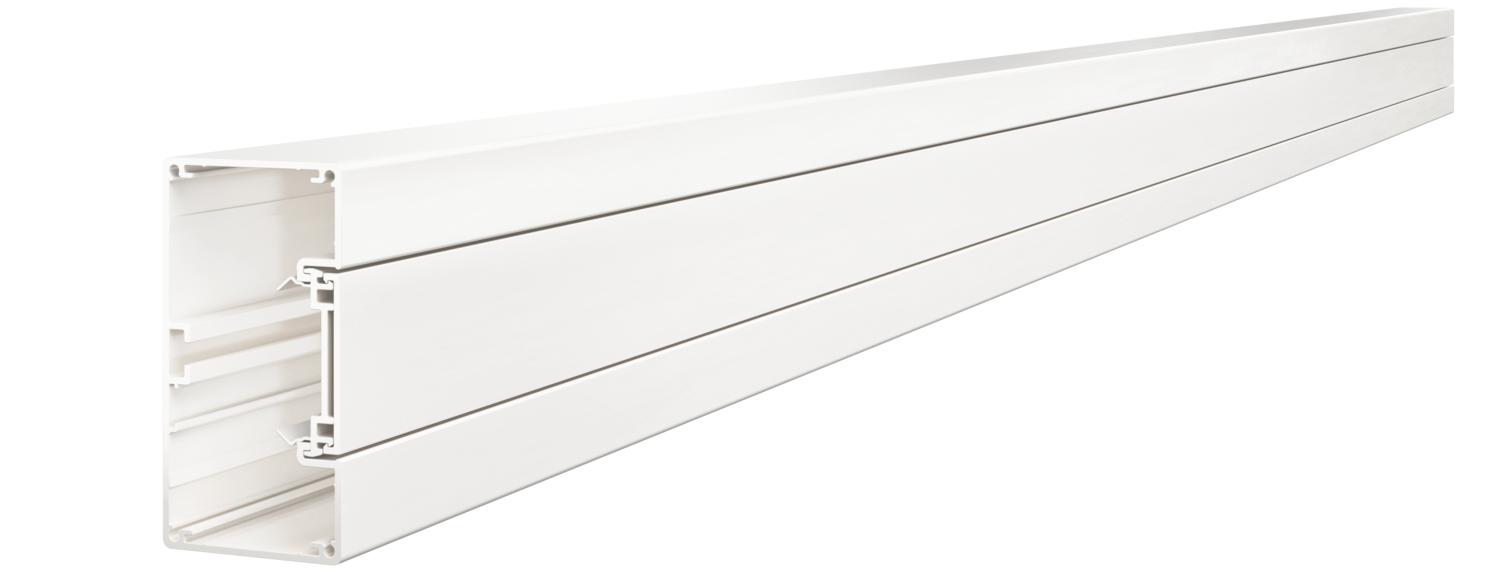

Canale incasso apparecchi Rapid 45-2, ampiezza canale 100, altezza canale 53
N. art. 6112400 | EAN 4012196417902
- Descrizione prodotto
-
Descrizione prodottoIl canale incasso apparecchi in alluminio completo consiste di un elemento inferiore e un elemento superiore. La parte inferiore è senza foratura alla base.
Avvertenza:
con canali per incasso apparecchi anodizzati e accessori in alluminio è possibile riscontrare alcune lievi differenze di colore, dovute alla dispersione ammessa, riconducibile al materiale o alla lavorazione (secondo DIN 17 611). Apparecchi da incasso di dimensioni 45mm possono essere agganciati direttamente. Se si utilizzano pezzi stampati di copertura in PC/ABS potrebbero verificarsi differenze nelle tonalità a causa dei diversi materiali.
-
- Dati tecnici
-
Misure

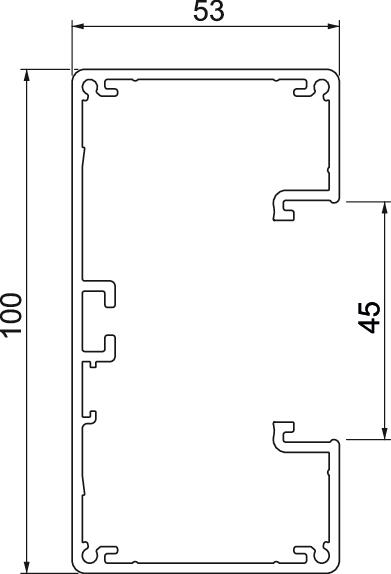

Altezza 53 mm Colore bianco; RAL 9010 Coperchio in dotazione sì Dimensione 53x100x2000 Fascetta fermacavo no Forma rettangolare sì Foro di montaggio nel pavimento no Giunto per canali no Grado di protezione IP40 Grado di protezione IK-Code IK10 Impronta CO2 (GWP) dalla culla al cancello 26,4105 kg CO2e / 1 Metro Larghezza 100 mm Larghezza della parte superiore 45 mm Lunghezza 2000 mm Materiale Alluminio Numero delle parti superiori 1 Numero di pareti divisorie ad incastro 1 Pellicola protettiva sì Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -15 °C Sezione utile 3810 mm² Simmetrico sì Tipo di montaggio delle parti superiori collocato internamente Trattamento antibatterico no Versione parete posteriore (lato interno) Profilo C continuo - Tutti i tipi
-
Accessori
- Download
-
Scheda tecnica GA-53100RW / 6112400 , 0.20MB , pdfDichiarazione di conformità UE GA-53100RW / 6112400 , 0.13MB , pdfDichiarazione di conformità UK GA-53100RW / 6112400 , 0.09MB , pdfREACH Dichiarazione di conformità GA-53100RW / 6112400 , 0.12MB , pdfRoHS Dichiarazione di conformità GA-53100RW / 6112400 , 0.28MB , pdfIstruzioni di montaggio Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfPer questo prodotto non sono disponibili voci di capitolato
Connettore canale e copertura giunti
Elemento terminale, per canale incasso apparecchi Rapid 45-2 tipo GK-53100
Separatore GK-TW53

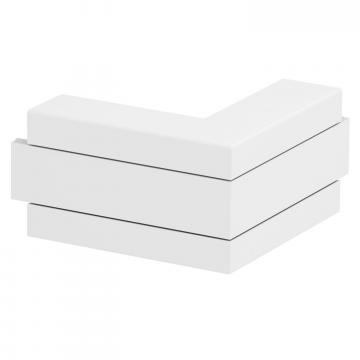

Angolo esterno, per canale incasso apparecchi Rapid 45-2 tipo GA-53100
Calotta angolo esterno, per canale incasso apparecchi Rapid 45-2 tipo GK-53100

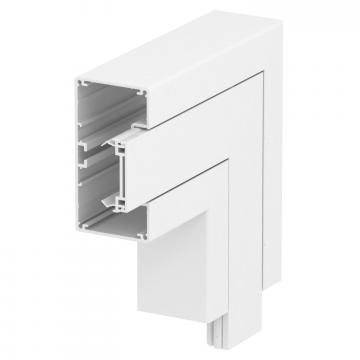

Angolare piatto, per canale incasso apparecchi Rapid 45-2 tipo GA-53100
Calotta curva piana, per canale incasso apparecchi Rapid 45-2 tipo GK-53100

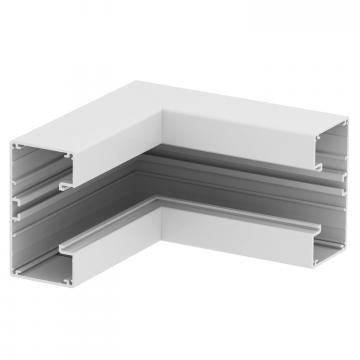

Angolo interno, per canale incasso apparecchi Rapid 45-2 tipo GA-53100
Calotta angolo interno, per canale incasso apparecchi Rapid 45-2 tipo GK-53100
Adattatore raccordo a T, per canale incasso apparecchi Rapid 45-2 tipo GK-53100
Adattatore raccordo a T su WDK 40060
Parte superiore, per canale incasso apparecchi Rapid 45-2
Coprigiunzione elemento superiore
Morsetto per conduttore di terra PE
