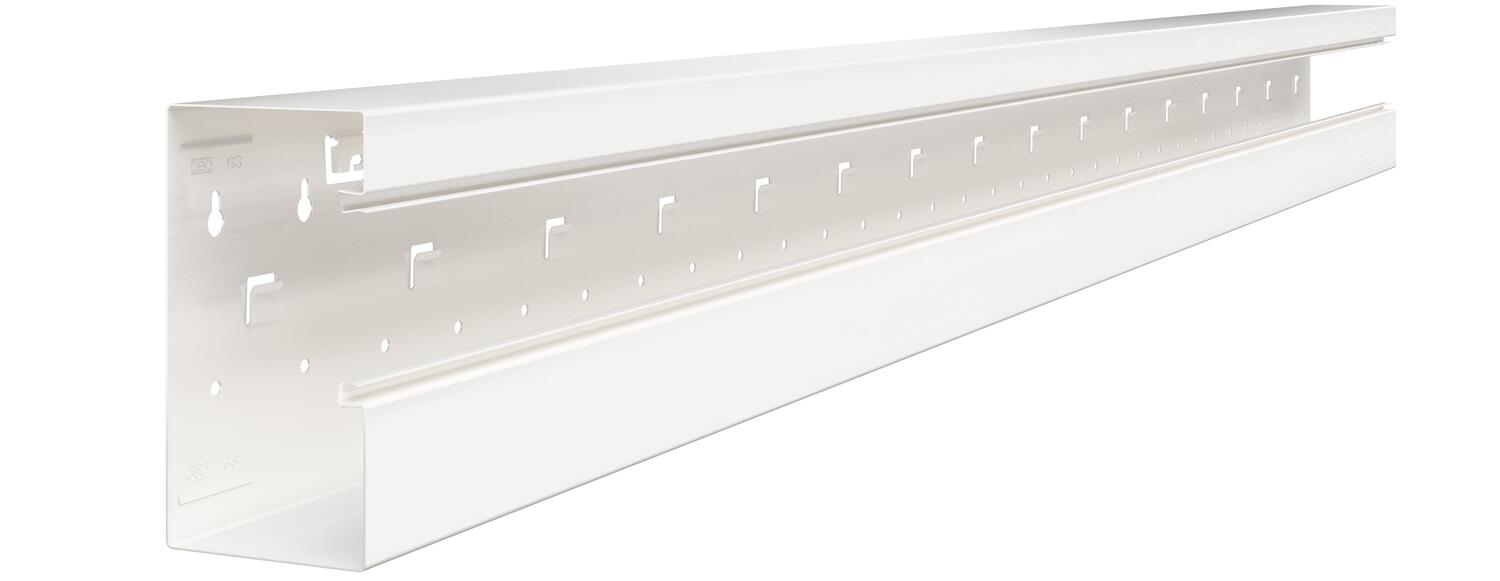

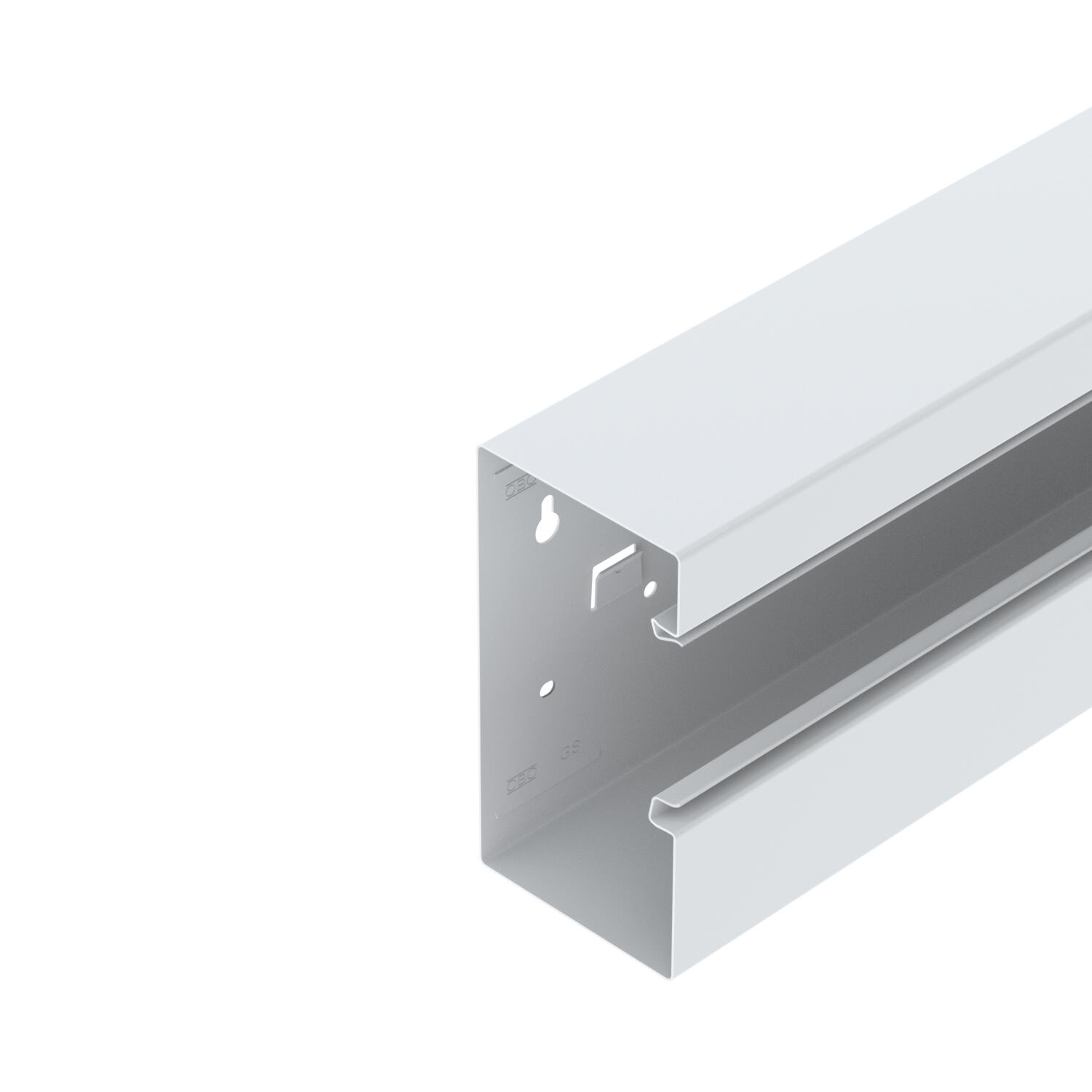

Canale incasso apparecchi Rapid 80, ampiezza canale 170, altezza canale 90, asimmetrico
N. art. 6277900 | EAN 4012195663317
- Descrizione prodotto
-
Descrizione prodottoCanale per incasso apparecchi GS indicato per il montaggio diretto a parete o su mensole di fissaggio. Il canale per incasso apparecchi GS dispone di linguette a scatto a contatto autonomo per il montaggio di un separatore in lamiera di acciaio. L'equipotenzialità tra gli elementi inferiori del canale viene garantita dal giunto. La misura di protezione e la compensazione equipotenziale tra l'elemento superiore e quello inferiore viene garantita dalla copertura brevettata del condotto a conduzione autonoma. L'apertura di sistema è di 76,5 mm utili. La parte superiore deve essere ordinata separatamente.
Su richiesta possono essere realizzate anche elementi inferiori e superiori del canale con lunghezze differenti, fino a 3000 mm, e anche altri colori RAL. Le superfici a vista dei canali di incasso apparecchi verniciati sono laminate.
-
- Dati tecnici
-
Misure

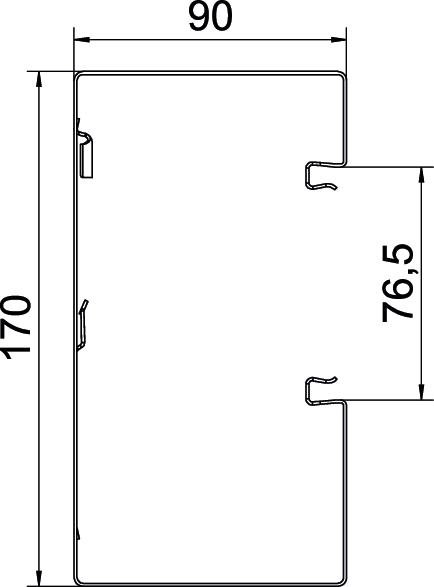

Altezza 90 mm Colore bianco; RAL 9010 Coperchio in dotazione no Dimensione 90x170x2000 Fascetta fermacavo no Forma rettangolare sì Foro di montaggio nel pavimento sì Giunto per canali no Grado di protezione IP30 Grado di protezione IK-Code IK10 Impronta CO2 (GWP) dalla culla al cancello 8,9519 kg CO2e / 1 Metro Larghezza 170 mm Larghezza della parte superiore 76,5 mm Lunghezza 2000 mm Materiale Acciaio Numero delle parti superiori 1 Numero di pareti divisorie ad incastro 1 Pellicola protettiva sì Perforazione di base con foratura pavimento Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -25 °C Sezione utile 13450 mm² Simmetrico no Tipo di montaggio delle parti superiori collocato internamente Trattamento antibatterico no Versione parete posteriore (lato interno) con alette di bloccaggio - Tutti i tipi
-
Accessori
- Download
-
Scheda tecnica GS-A90170RW / 6277900 , 0.18MB , pdfDichiarazione di conformità UE GS-A90170RW / 6277900 , 0.13MB , pdfDichiarazione di conformità UK GS-A90170RW / 6277900 , 0.09MB , pdfIstruzioni di montaggio Geräteeinbaukanal Rapid 80® , 4.62MB , pdfPer questo prodotto non sono disponibili voci di capitolato
Giunto GS-KUP90
Scatola incasso apparecchi 71GD6, 1 modulo
Scatola incasso apparecchi 71GD7-2, doppia
Scarico trazione 7ZE
Coperchio in lamiera d'acciaio
Graffa di bloccaggio RKV3V
Coprigiunzione, altezza canale 90 mm

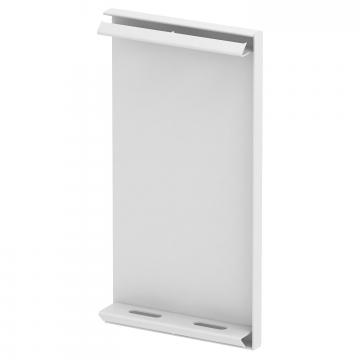

Elemento terminale, per canale di incasso apparecchi Rapid 80 tipo GS-90170
Separatore GS-TW90

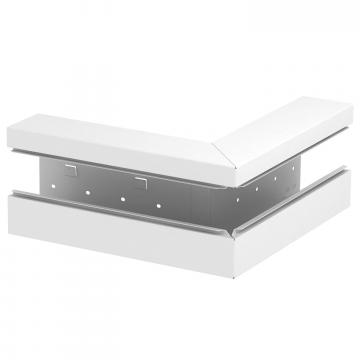

Angolo esterno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-S90170
Elemento superiore angolo esterno in lamiera di acciaio

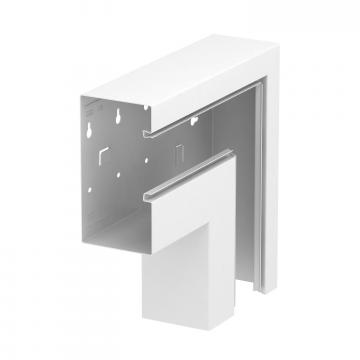

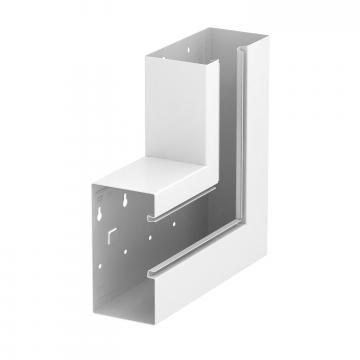

Curva piana, asimmetrica, in salita, per canale incasso apparecchi Rapid 80 tipo GS-A90170
Curva piana, asimmetrica, in discesa, per canale incasso apparecchi Rapid 80 tipo GS-A90170
Elemento superiore della curva piana in lamiera di acciaio

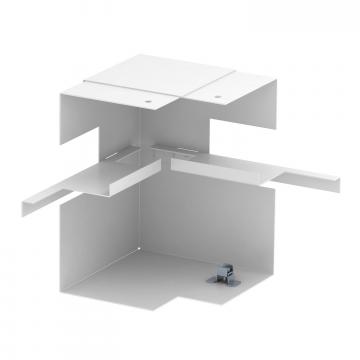

Angolo interno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-S90170

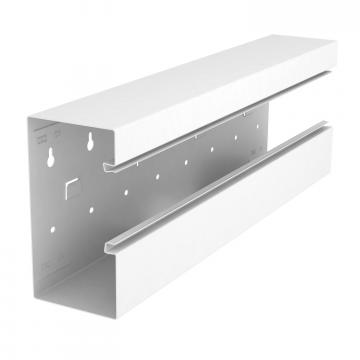

Raccordo a T, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-A90170
Morsetto di fissaggio per canale KL80A
Morsetto per conduttore di terra PE
