Canale porta apparecchi Design GAD 2000
morepic-1 morepic-2 morepic-3

Canale porta apparecchi Design GAD

N. art. 6115775 | EAN 4012195914075

6115775 / GAD UEL
2000 mm
Descrizione prodotto
Descrizione prodotto
Apertura sistema da 45 mm per l'installazione di interruttori e prese Modul 45. Il canale può essere completato con coperchi di design "Swing", "Soft" o "Style". Gli adattatori del coperchio GAD OT sono assolutamente necessari e dovrebbero essere progettati ad una distanza max. di 50 cm sul tratto del canale. Tra le copertura canali deve essere installato un distanziatore GAD OTD. L'apertura di sistema da 45 mm nella condizione di spedizione è chiusa con una parte superiore di canale nera.


  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • CO₂ footprint (PCF)
Dati tecnici

Misure

Altezza 114 mm
Colore alluminio
Coperchio in dotazione sì
Dimensione 114x140x2000
Fascetta fermacavo no
Forma rettangolare sì
Foro di montaggio nel pavimento no
Giunto per canali no
Impronta CO2 (GWP) dalla culla al cancello 38,4047 kg CO2e / 1 Metro
Larghezza 140 mm
Larghezza della parte superiore 45 mm
Lunghezza 2000 mm
Materiale Alluminio
Numero delle parti superiori 1
Numero di pareti divisorie ad incastro 1
Pellicola protettiva sì
Priva di alogeni sì
Sezione utile 5880 mm²
Simmetrico no
Super- ficie anodizzato
Tipo di montaggio delle parti superiori collocato internamente
Trattamento antibatterico no
Versione parete posteriore (lato interno) Profilo C continuo
Tutti i tipi

Tutti i tipi

Tipo Lunghezza N. art. Quantità Conf.
GAD UEL 2000 mm 6115775
2 m
Accessori

Accessori

Prodotti Tipo N. art. Quantità Conf.
Separatore per canali WDK, altezza canale 40 mm Separatore per canali WDK, altezza canale 40 mm 2371 40 6023096
2 m
Coperchio canale design Swing Coperchio canale design Swing OT GAD Swing EL 6115825
1 Pezzo
Coperchio canale design Soft Coperchio canale design Soft OT GAD Soft EL 6115835
1 Pezzo
Coperchio canale design Style Coperchio canale design Style OT GAD Style EL 6115845
1 Pezzo

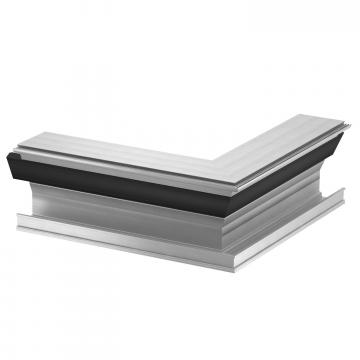

Angolo esterno canale design Angolo esterno canale design GAD AEL 6115789
1 Pezzo

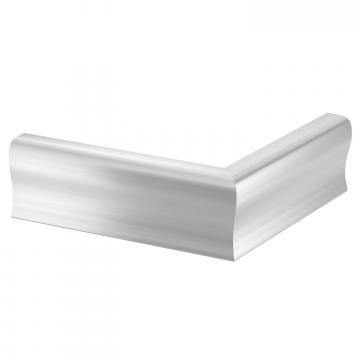

Coperchio angolo esterno Swing Coperchio angolo esterno Swing OT A Swing EL 6115851
1 Pezzo
Coperchio angolo esterno Soft Coperchio angolo esterno Soft OT A Soft EL 6115855
1 Pezzo
Coperchio angolo esterno Style Coperchio angolo esterno Style OT A Style EL 6115865
1 Pezzo
Angolo interno Canale design Angolo interno Canale design GAD IEL 6115795
1 Pezzo
Coperchio angolo interno Swing Coperchio angolo interno Swing OT I Swing EL 6115875
1 Pezzo
Coperchio angolo interno Soft Coperchio angolo interno Soft OT I Soft EL 6115885
1 Pezzo
Coperchio angolo interno Style Coperchio angolo interno Style OT I Style EL 6115895
1 Pezzo
Terminale sinistro Swing Terminale sinistro Swing GAD EL Swing EL 6115915
1 Pezzo
Terminale destro Swing Terminale destro Swing GAD ER Swing EL 6115925
1 Pezzo
Terminale sinistro Soft Terminale sinistro Soft GAD EL Soft EL 6115935
1 Pezzo
Terminale destro Soft Terminale destro Soft GAD ER Soft EL 6115945
1 Pezzo
Terminale sinistro Style Terminale sinistro Style GAD EL Style EL 6115955
1 Pezzo
Terminale destro Style Terminale destro Style GAD ER Style EL 6115965
1 Pezzo
Adattatore coperchio GAD OTA Adattatore coperchio GAD OTA GAD OTA 6115975
5 Pezzo
Distanziatore Distanziatore GAD OTD RW 6115980
10 Pezzo
Distanziatore Distanziatore GAD OTD LGR 6115982
10 Pezzo

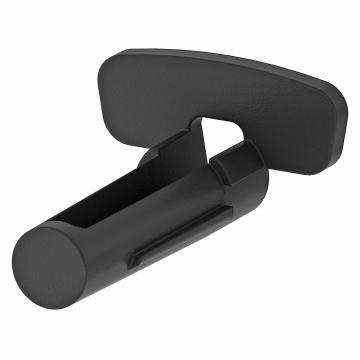

Distanziatore Distanziatore GAD OTD SW 6115985
10 Pezzo
Piastra stabilizzatrice Piastra stabilizzatrice GAD SB 6115995
10 Pezzo
Giunto di connessione Giunto di connessione GEK-AKU45 6116752
10 Pezzo
Morsetto per conduttore di terra PE Morsetto per conduttore di terra PE 8AWR 6288704
10 Pezzo
Download

Download

Download

Dichiarazione di conformità UE GAD UEL / 6115775 , 0.13MB , pdf
Download
Dichiarazione di conformità UK GAD UEL / 6115775 , 0.09MB , pdf
Download

Download

Per questo prodotto non sono disponibili voci di capitolato
