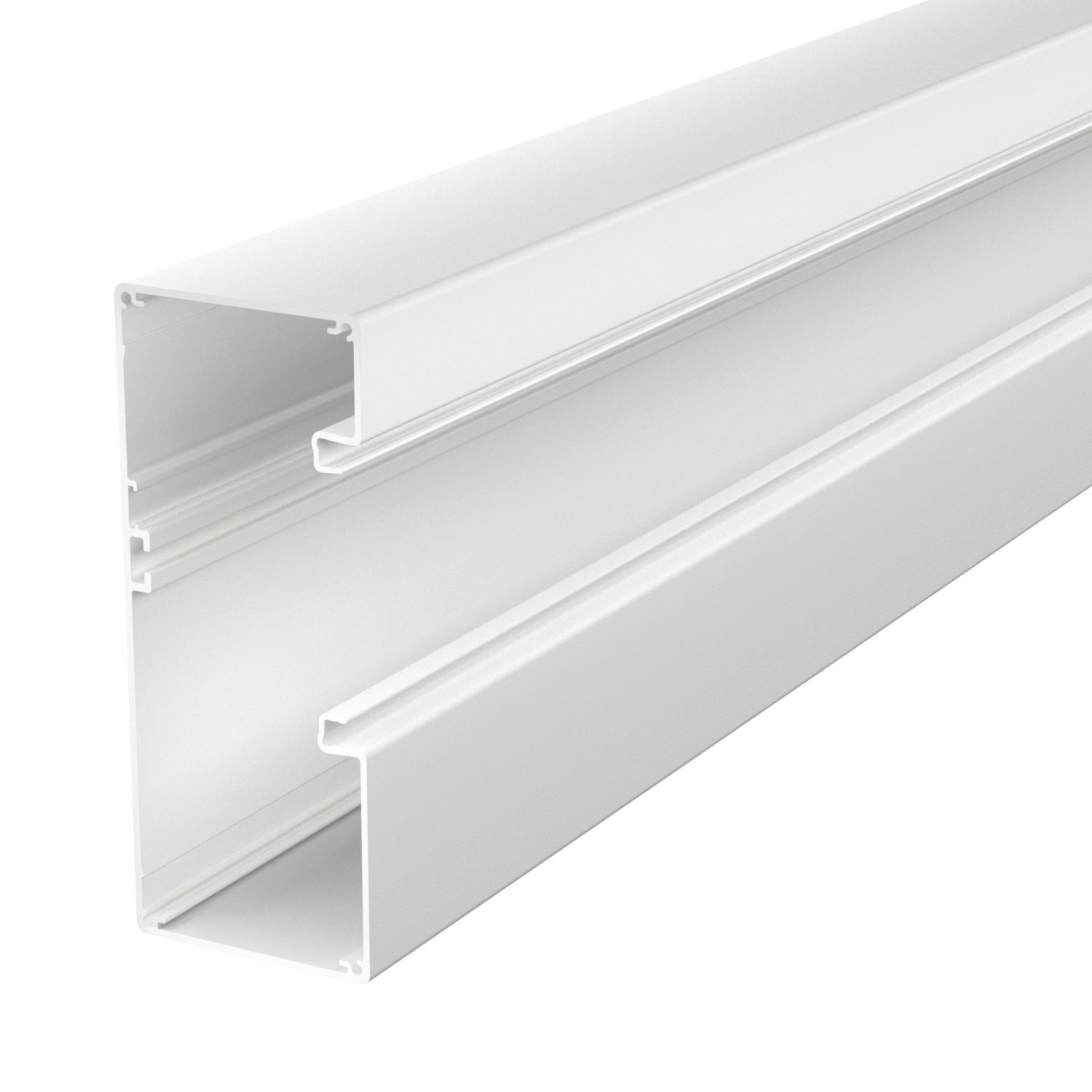

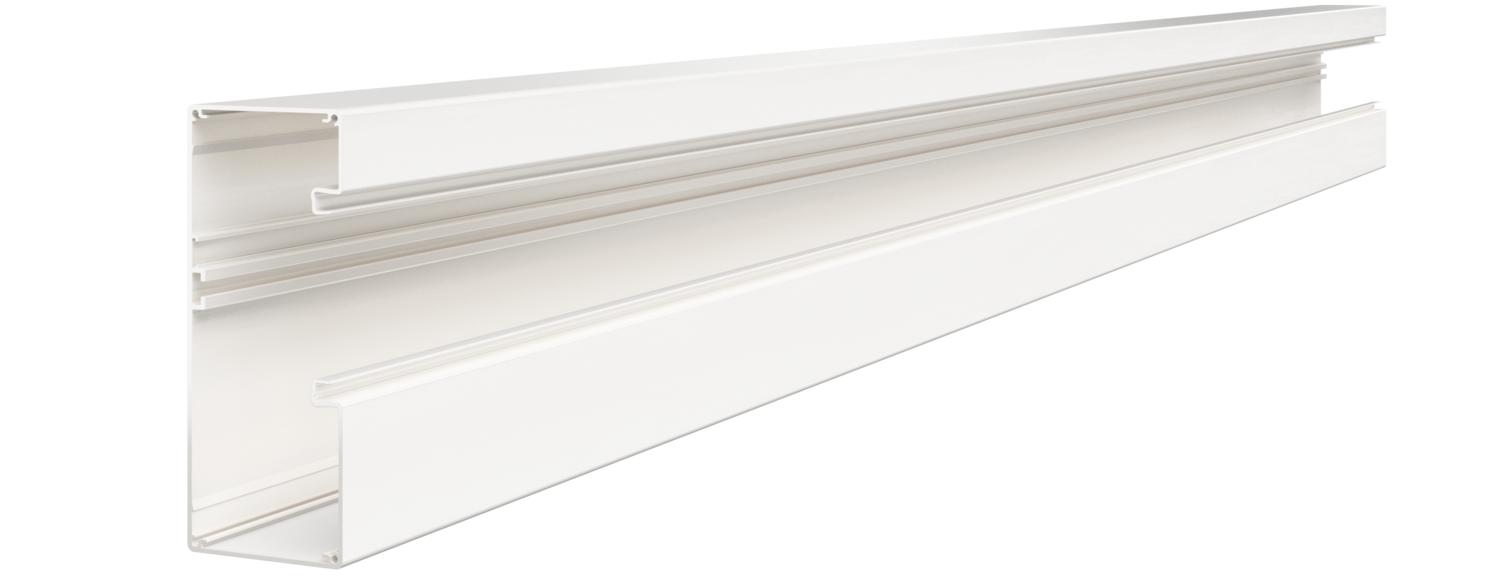

Canale porta apparecchi Rapid 80, base 70 mm, altezza 170 mm, asimmetrico 2000

Canale porta apparecchi Rapid 80, base 70 mm, altezza 170 mm, asimmetrico

N. art. 6279400 | EAN 4012195768715

N. art. / Tipo

Lunghezza	2000 mm

Descrizione prodotto

Descrizione prodotto

Canale porta apparecchi senza foratura alla base indicato per il montaggio diretto a parete o su mensole. Su richiesta possono essere realizzati anche elementi inferiori e superiori del canali e coperchi con lunghezze extra, fino a 6000 mm, e anche altri colori RAL. Le superfici esterne dei canali porta apparecchi sono laminate.
Avvertenza:

con canali porta apparecchi anodizzati e accessori in alluminio è possibile riscontrare alcune lievi differenze di colore riconducibile al materiale o alla lavorazione (secondo DIN 17 611). In alternativa si consiglia la verniciatura a polvere in tonalità RAL 9006 (alluminio brillante).

Il coperchio deve essere ordinata separatamente. Si consiglia di utilizzare il morsetto di fissaggio dell'elemento superoriore del canale.

Dati tecnici

Misure

Altezza	70 mm
Colore	bianco; RAL 9010
Coperchio in dotazione	no

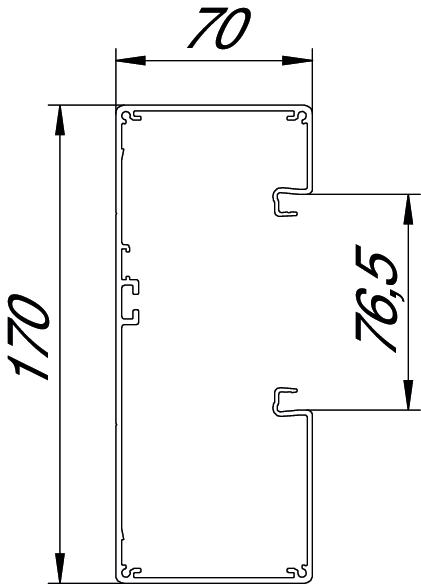

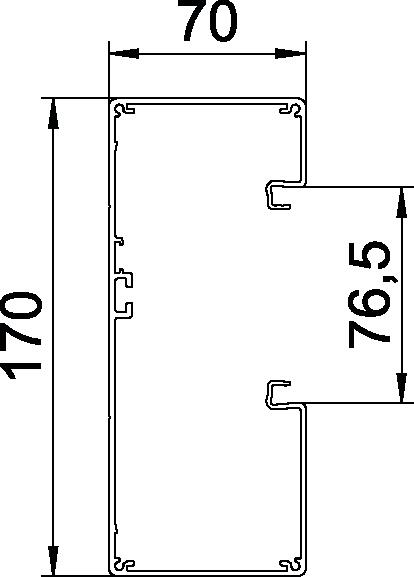

Dimensione	70x170x2000
Fascetta fermacavo	no
Forma rettangolare	sì
Foro di montaggio nel pavimento	no
Giunto per canali	no
Grado di protezione	IP30
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	33,8747 kg CO2e / 1 Metro
Larghezza	170 mm
Larghezza della parte superiore	76,5 mm
Lunghezza	2000 mm

Materiale	Alluminio
Numero delle parti superiori	1
Numero di pareti divisorie ad incastro	1
Pellicola protettiva	sì
Perforazione di base	senza foratura alla base
Priva di alogeni	sì
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-25 °C
Sezione utile	8620 mm²
Simmetrico	no
Tipo di montaggio delle parti superiori	collocato internamente
Trattamento antibatterico	no
Versione parete posteriore (lato interno)	Profilo C continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
GA-A70170RW	2000 mm	6279400	m	2 m
GA-A70170EL	2000 mm	6279403	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto GA-KUP70	GA-KUP70	6279701	VPE	1 VPE
Scatola incasso apparecchi 71GD6, 1 modulo	71GD6	6288610	Pezzo	5 Pezzo
Scatola incasso apparecchi 71GD7-2, doppia	71GD7-2	6288608	Pezzo	2 Pezzo
Scarico trazione 7ZE	7ZE	6288790	Pezzo	50 Pezzo
Coperchio in alluminio	GA-OTRW	6279720	m	2 m
Parte superiore canale in alluminio 100 mm	GA-OTRW 100	6279715	Pezzo	1 Pezzo
Graffa di bloccaggio RKV3V	RKV3V	6288700	Pezzo	20 Pezzo

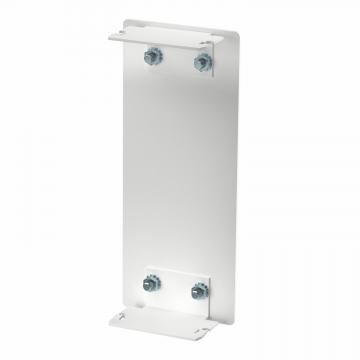

Elemento terminale, per canale di porta apparecchi Rapid 80 tipo GA-70170	GA-E70170RW	6279470	Pezzo	1 Pezzo
Separatore GA-TW70	GA-TW70	6279711	m	2 m

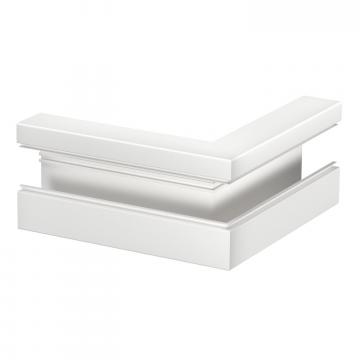

Angolo esterno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GA-A70170	GA-AA70170RW	6279410	Pezzo	1 Pezzo
Coperchio angolo esterno in alluminio	GA-OTARW	6279725	Pezzo	1 Pezzo

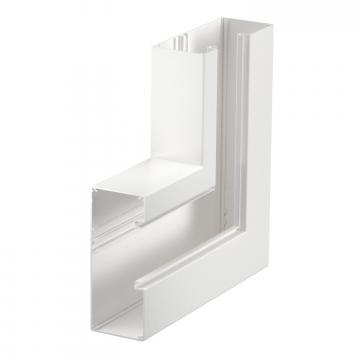

Curva piana, asimmetrica, in salita, per canale porta apparecchi Rapid 80 tipo GA-A70170	GA-AFS70170RW	6279420	Pezzo	1 Pezzo

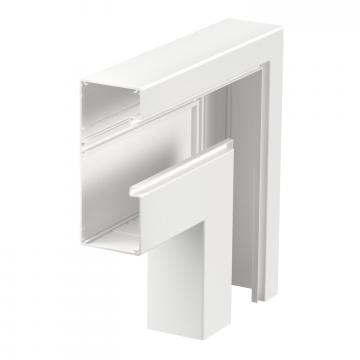

Curva piana, asimmetrica, discesa/salita, per canale porta apparecchi Rapid 80, tipo GA-A70170	GA-AFF70170RW	6279430	Pezzo	1 Pezzo
Coperchio curva piana in alluminio	GA-OTFRW	6279734	Pezzo	1 Pezzo

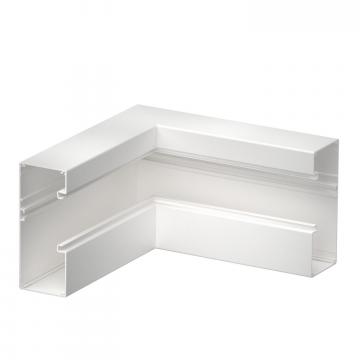

Angolo interno, asimmetrico, per canale porta apparecchi Rapid 80, tipo GA-A70170	GA-AI70170RW	6279440	Pezzo	1 Pezzo

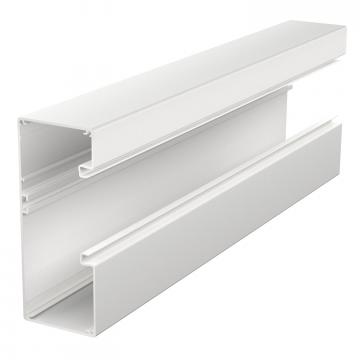

Derivazione a T, asimmetrico, per canale porta apparecchi Rapid 80 tipo GA-A70170	GA-AT70170RW	6279460	Pezzo	1 Pezzo
Morsetto di fissaggio per canale KL80A	KL80A	6288640	Pezzo	20 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo
