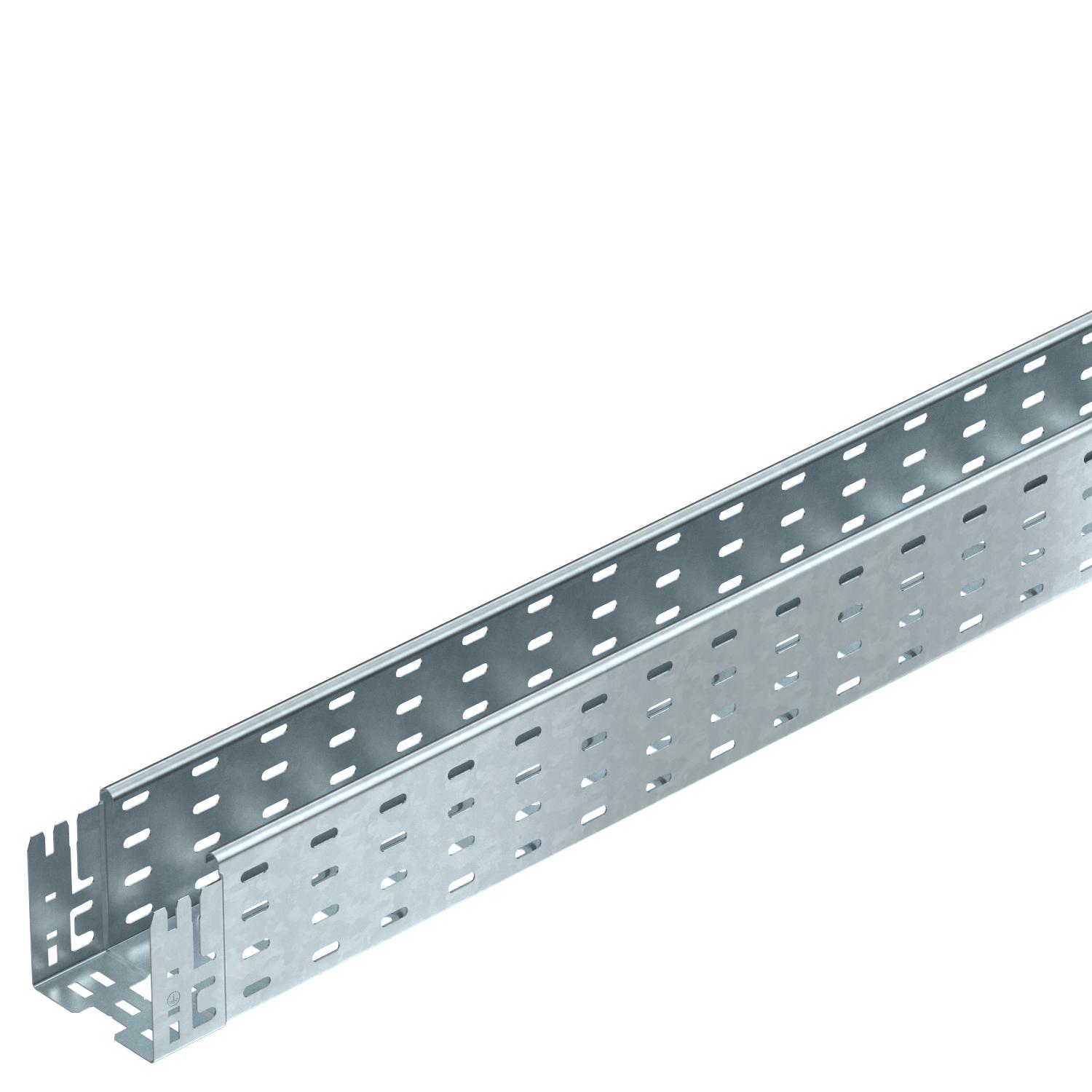

Canalina MKS-Magic® 110 FT

N. art. 6059173 | EAN 4012195831037

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	110 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Da larghezza passerella portacavi 200 mm con perforazione del 30%, adatta per l'uso sotto sistemi sprinkler secondo la linea guida VdS 2092.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	110x100x3050
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio

Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	108 cm²
Sezione utile	10800 mm²
Spessore lamiera	1 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	110 mm
Dimensione B	100 mm
Dimensione L	30 mm

Dimensione y	62 mm
Larghezza	100 mm
Lunghezza	3050 mm

Carichi

Distanza tra gli appoggi 1,5 m	2 kN/m
Distanza tra gli appoggi 2,0 m	1,5 kN/m

Distanza tra gli appoggi 2,5 m	1,07 kN/m
Distanza tra gli appoggi 3,0 m	0,7 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,3076 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	6,3076 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 110

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059177	m	3 m

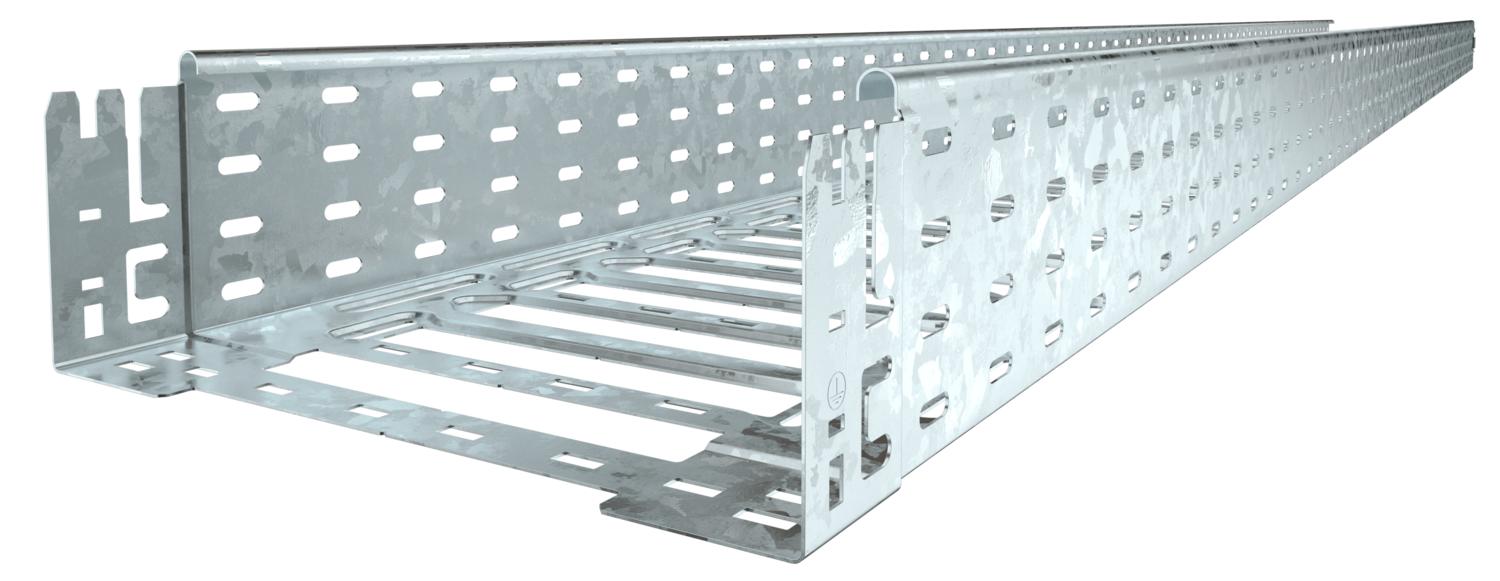

MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059185	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic DD	KTSMV 110 DD	6069112	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 100 FT	6051340	m	3 m
Curva di 45° 110 FT	RB 45 110 FT	6036330	Pezzo	1 Pezzo
Curva di 90° 110 FT	RB 90 110 FT	6036830	Pezzo	1 Pezzo
Curva ad angolazione regolabile 110 FT	RB W 110 FT	6037320	Pezzo	1 Pezzo
Derivazione laterale 110 FT	RAA 110 FT	6042251	Pezzo	1 Pezzo
Derivazione a T 110 FT	RT 110 FT	6038320	Pezzo	1 Pezzo
Derivazione a croce 110 FT	RK 110 FT	7027451	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 100 DD	6052703	m	3 m
Separatore 110 DD	TSG 110 DD	6062335	m	3 m
Curva 45° Magic 110 FT	RBM 45 110 FT	6041780	Pezzo	1 Pezzo
Curva regolabile Magic 110 FT	RBMV 110 FT	6040700	Pezzo	1 Pezzo
