Canalina MKS-Magic® 85 FT 3050 | 400 | 85 | 1 | no | zinco | Acciaio | zincato a caldo per immersione

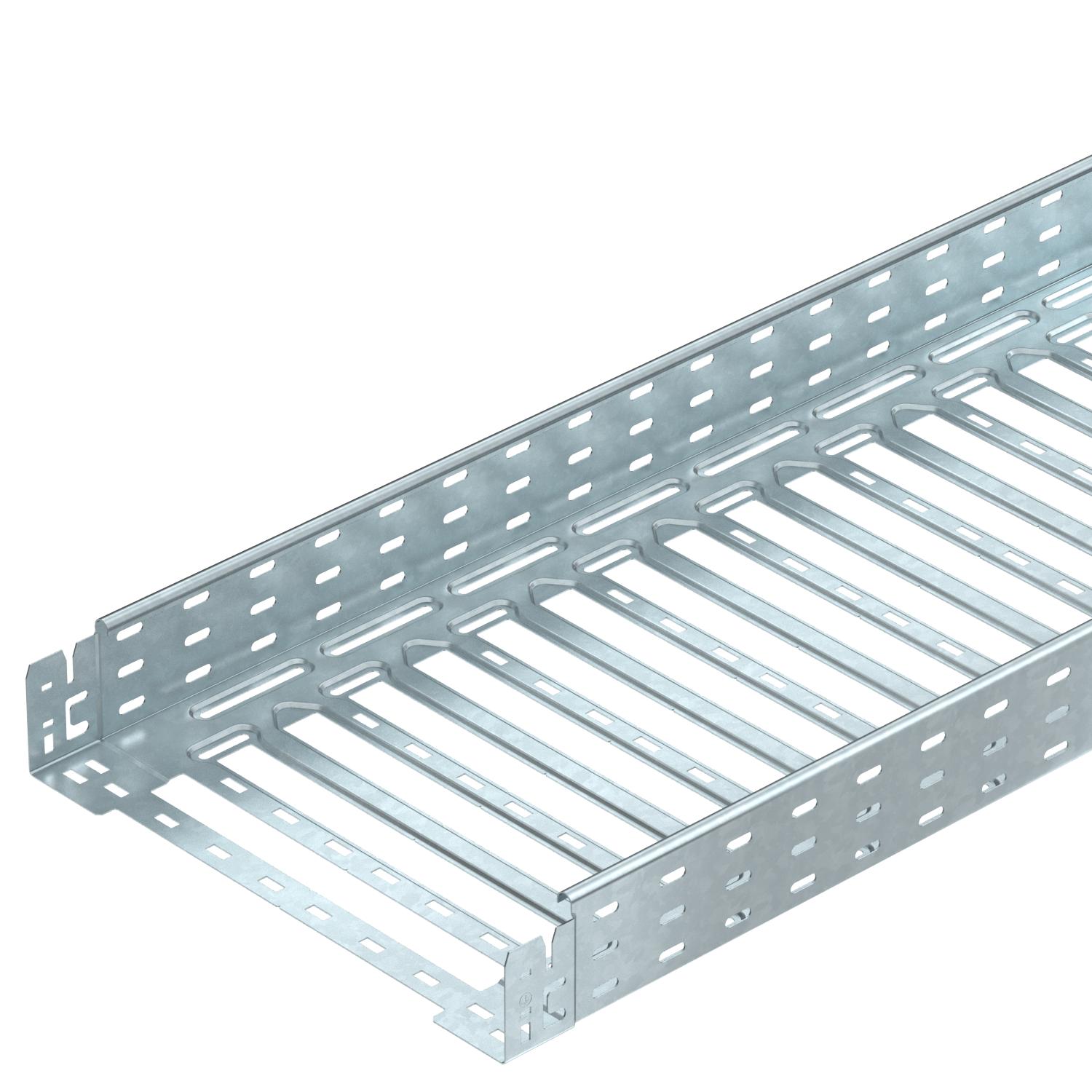

Canalina MKS-Magic® 85 FT

N. art. 6059105 | EAN 4012195830450

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	85 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Da larghezza passerella portacavi 200 mm con perforazione del 30%, adatta per l'uso sotto sistemi sprinkler secondo la linea guida VdS 2092.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	85x400x3050
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impiego impianto di nebulizzazione	sì
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio

Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	338 cm²
Sezione utile	33800 mm²
Spessore lamiera	1 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	85 mm
Dimensione B	400 mm
Dimensione L	280 mm
Dimensione x	296 mm

Dimensione y	362 mm
Larghezza	400 mm
Lunghezza	3050 mm

Carichi

Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 2,0 m	1,25 kN/m

Distanza tra gli appoggi 2,5 m	1 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	10,4285 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	10,4285 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 85

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059109	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic DD	KTSMV 840 DD	6069032	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m
Curva di 45° 85 FT	RB 45 840 FT	6036236	Pezzo	1 Pezzo
Curva di 90° 85 FT	RB 90 840 FT	6036718	Pezzo	1 Pezzo
Curva ad angolazione regolabile 85 FT	RB W 840 FT	6037226	Pezzo	1 Pezzo
Derivazione laterale 85 FT	RAA 840 FT	6042237	Pezzo	1 Pezzo
Derivazione a T 85 FT	RT 840 FT	6038236	Pezzo	1 Pezzo
Derivazione a croce 85 FT	RK 840 FT	7027437	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 400 DD	6052715	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Curva 45° Magic 85 FT	RBM 45 840 FT	6041436	Pezzo	1 Pezzo
