Canalina RKS-Magic® 35 FS 3050 | 200 | 35 | 0,75 | no | zinco | Acciaio | zincato in continuo

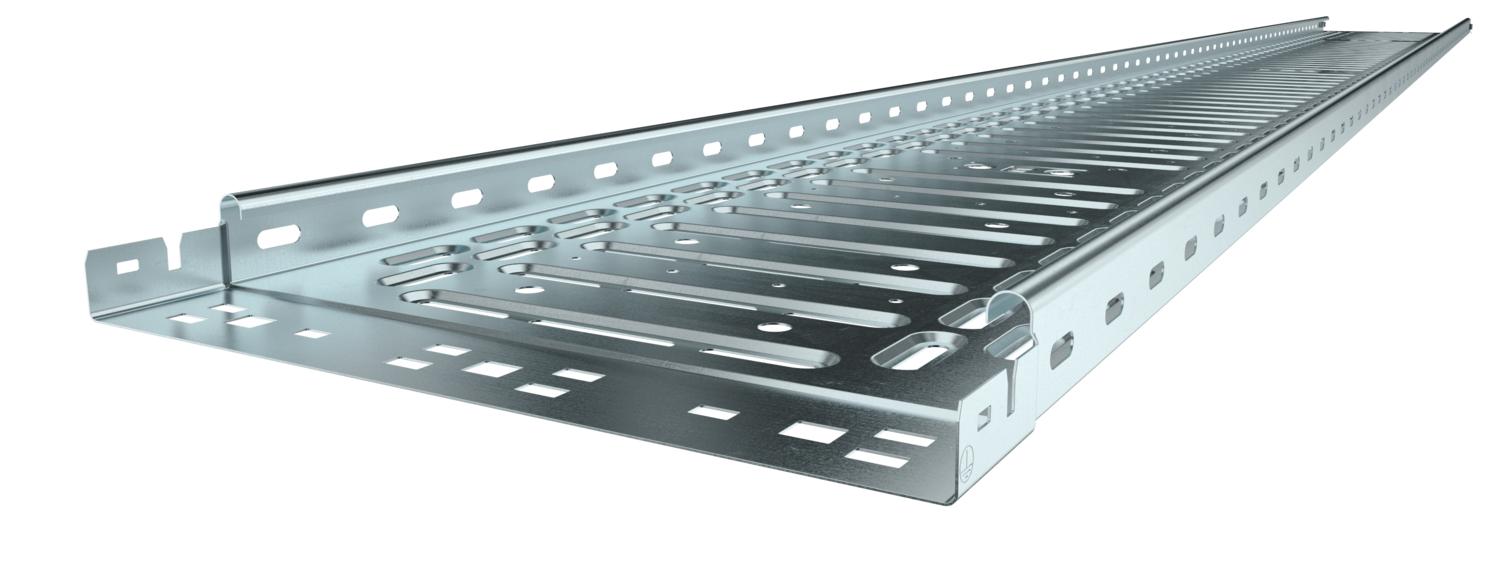

Canalina RKS-Magic® 35 FS

N. art. 6047433 | EAN 4012195390855

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	35 mm

Spessore lamiera	0,75 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

La perforazione per la sospensione dell'asta filettata diretta ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	35x200x3050
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Perforazione di base	1

Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	68 cm²
Sezione utile	6800 mm²
Spessore lamiera	0,03 in
Spessore lamiera	0,75 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	35 mm
Altezza	1 in
Dimensione B	200 mm
Dimensione x	100 mm
Dimensione y	150 mm

Larghezza	200 mm
Larghezza	6 in
Lunghezza	3050 mm
Lunghezza	10 ft

Carichi

Distanza tra gli appoggi 1,0 m	1,1 kN/m
Distanza tra gli appoggi 1,5 m	0,5 kN/m
Distanza tra gli appoggi 2,0 m	0,3 kN/m

Distanza tra gli appoggi 2,5 m	0,15 kN/m
Distanza tra gli appoggi 3,0 m	0,1 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	3,8239 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	3,8239 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo RKSM 35

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	no	zinco	Acciaio	zincato in continuo	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	no	zinco	Acciaio	zincato in continuo	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	no	zinco	Acciaio	zincato in continuo	6047460	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic FS	KTSMV 320 FS	6068902	Pezzo	1 Pezzo
Curva di 45° 35 FS	RB 45 320 FS	6036002	Pezzo	1 Pezzo
Curva di 90° 35 FS	RB 90 320 FS	6036502	Pezzo	1 Pezzo
Derivazione laterale 35 FS	RAA 320 FS	6042103	Pezzo	1 Pezzo
Derivazione a T 35 FS	RT 320 FS	6038002	Pezzo	1 Pezzo
Derivazione a croce 35 FS	RK 320 FS	7027303	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 200 FS	6052207	m	3 m
Separatore 30 FS	TSG 30 FS	6062050	m	3 m
