Canalina RKS-Magic® 60 FT 3050 | 400 | 60 | 1 | sì | zinco | Acciaio | zincato a caldo per immersione

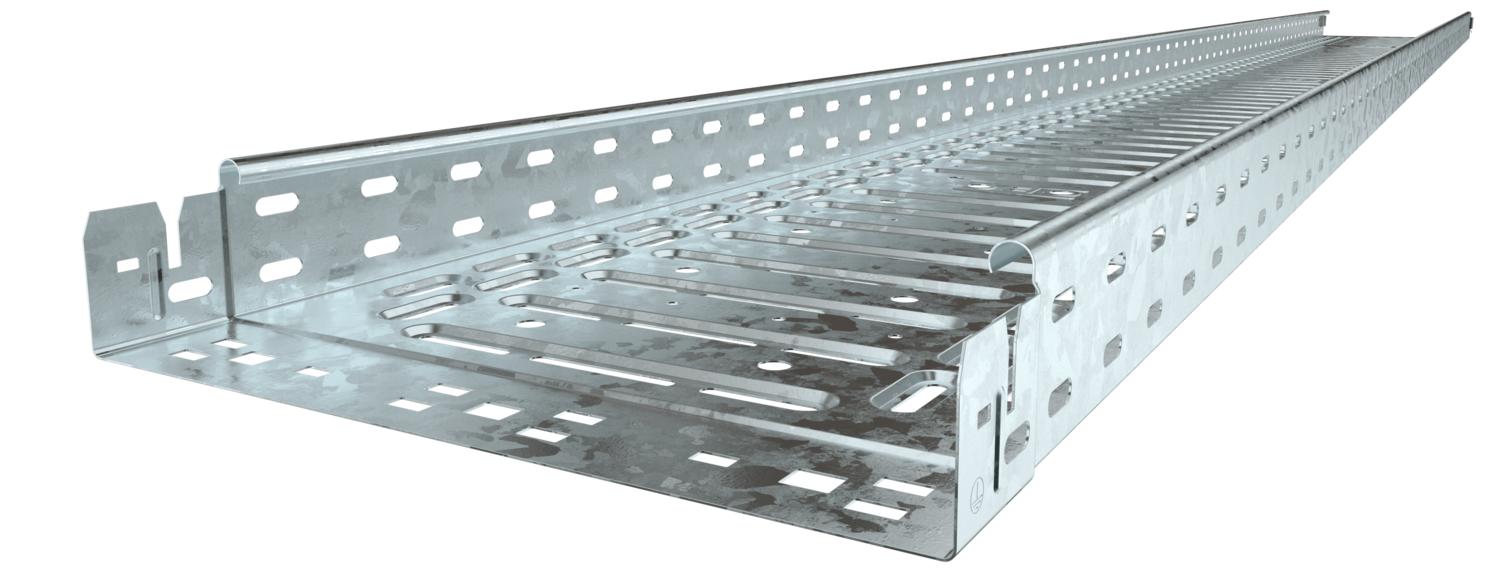

Canalina RKS-Magic® 60 FT

N. art. 6047690 | EAN 4012195903956

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1 mm

Mantenimento funzionale

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

La perforazione per la sospensione dell'asta filettata diretta ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Classe di carico NEMA	8AA
Colore	zinco
Con parte superiore	no
Dimensione	60x400x3050
Dimensione B	400 mm
Dimensione t	200 mm
Dimensione x	300 mm
Dimensione y	350 mm
Distanza tra gli appoggi 1,0 m	2,1 kN/m
Distanza tra gli appoggi 1,5 m	1,35 kN/m
Distanza tra gli appoggi 2,0 m	0,9 kN/m
Distanza tra gli appoggi 2,5 m	0,6 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	10,0819 kg CO2e / 1 Metro
Larghezza	16 in

Larghezza	400 mm
Lunghezza	3050 mm
Lunghezza	10 ft
Lunghezza utile	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Perforazione di base	1,00
Protezione antincendio	Mantenimento funzionale struttura portante specifica per cavi
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	238 cm²
Sezione utile	23800 mm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo RKSM 60

Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Max. mögliche Kabellast bei größter Breite
Carico canalina-conduttore ammesso in kN/m senza peso operatore
Kabelrinnen-/-leiterbreite in mm

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	sì	zinco	Acciaio	zincato a caldo per immersione	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	sì	zinco	Acciaio	zincato a caldo per immersione	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	sì	zinco	Acciaio	zincato a caldo per immersione	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	sì	zinco	Acciaio	zincato a caldo per immersione	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	sì	zinco	Acciaio	zincato a caldo per immersione	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6047720	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6047736	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set connettori lineari Magic DD	KTSMV 640 DD	6068944	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m
Curva 45° 60 FT	RB 45 640 FT	6036138	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 640 FT	6036598	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 640 FT	6037128	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 640 FT	6042219	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 640 FT	6038138	Pezzo	1 Pezzo
Derivazione a croce 60 FT	RK 640 FT	7027417	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 400 DD	6052715	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
