Canalina SKS-Magic® 110 FT 3050 | 500 | 110 | 1,5 | no | zinco | Acciaio | zincato a caldo per immersione

Canalina SKS-Magic® 110 FT

N. art. 6059641 | EAN 4012195829683

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	110 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Da larghezza passerella portacavi 200 mm con perforazione del 30%, adatta per l'uso sotto sistemi sprinkler secondo la linea guida VdS 2092.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	110x500x3050
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impiego impianto di nebulizzazione	sì
Mantenimento funzionale	no
Materiale	Acciaio

Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	548 cm²
Sezione utile	54800 mm²
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	110 mm
Dimensione B	500 mm
Dimensione L	380 mm
Dimensione x	396 mm

Dimensione y	462 mm
Larghezza	500 mm
Lunghezza	3050 mm

Carichi

Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,34 kN/m
Distanza tra gli appoggi 2,5 m	1,74 kN/m

Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,72 kN/m
Distanza tra gli appoggi 4,0 m	0,3 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	18,5349 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	18,5349 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSM 60

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKSM 110 FT	3050 mm	100 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059631	m	3 m
SKSM 115 FT	3050 mm	150 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059633	m	3 m
SKSM 120 FT	3050 mm	200 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059635	m	3 m
SKSM 130 FT	3050 mm	300 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059637	m	3 m
SKSM 140 FT	3050 mm	400 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059639	m	3 m
SKSM 150 FT	3050 mm	500 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059641	m	3 m
SKSM 160 FT	3050 mm	600 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059643	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic DD	KTSMV 150 DD	6069122	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 500 FT	6051448	m	3 m
Curva di 45° 110 FT	RB 45 150 FT	6036338	Pezzo	1 Pezzo
Curva di 90° 110 FT	RB 90 150 FT	6036840	Pezzo	1 Pezzo

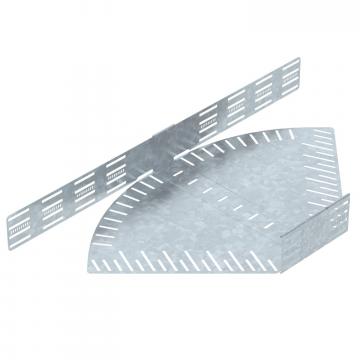

Curva ad angolazione regolabile 110 FT	RB W 150 FT	6037330	Pezzo	1 Pezzo
Derivazione laterale 110 FT	RAA 150 FT	6042261	Pezzo	1 Pezzo
Derivazione a T 110 FT	RT 150 FT	6038330	Pezzo	1 Pezzo

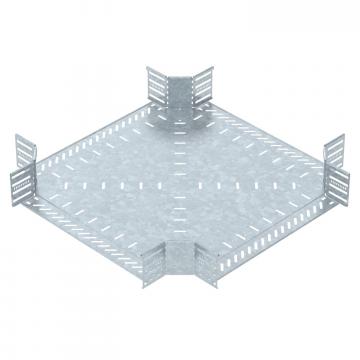

Derivazione a croce 110 FT	RK 150 FT	7027461	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 500 DD	6052718	m	3 m
Separatore 110 DD	TSG 110 DD	6062335	m	3 m
