Canalina SKS-Magic® 85 FS 3050 | 100 | 85 | 1,5 | no | zinco | Acciaio | zincato in continuo

Canalina SKS-Magic® 85 FS

N. art. 6059530 | EAN 4012195832966

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	85 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

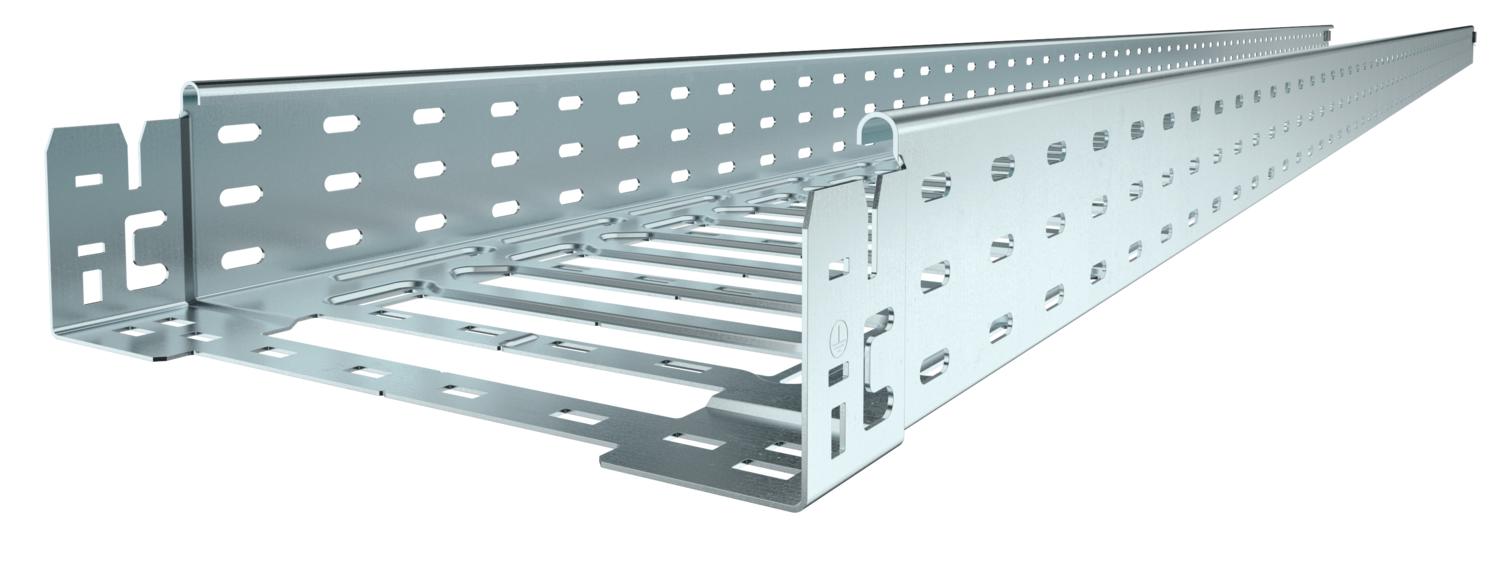

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Da larghezza passerella portacavi 200 mm con perforazione del 30%, adatta per l'uso sotto sistemi sprinkler secondo la linea guida VdS 2092.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Classe di carico NEMA	8C
Colore	zinco
Con parte superiore	no
Dimensione	85x100x3050
Dimensione B	100 mm
Dimensione L	30 mm
Dimensione y	62 mm
Distanza tra gli appoggi 1,5 m	3,4 kN/m
Distanza tra gli appoggi 2,0 m	2,7 kN/m
Distanza tra gli appoggi 2,5 m	2,07 kN/m
Distanza tra gli appoggi 3,0 m	1,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO2 (GWP) dalla culla al cancello	7,9441 kg CO2e / 1 Metro
Larghezza	100 mm
Lunghezza	3050 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	8300 mm²
Sezione utile	83 cm²
Spessore lamiera	1,5 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSM 85

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKSM 810 FS	3050 mm	100 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059530	m	3 m
SKSM 820 FS	3050 mm	200 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059534	m	3 m
SKSM 830 FS	3050 mm	300 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059536	m	3 m
SKSM 840 FS	3050 mm	400 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059538	m	3 m
SKSM 850 FS	3050 mm	500 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059540	m	3 m
SKSM 860 FS	3050 mm	600 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059542	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic FS	KTSMV 810 FS	6069002	Pezzo	1 Pezzo
Curva di 45° 85 FS	RB 45 810 FS	6036200	Pezzo	1 Pezzo
Curva di 90° 85 FS	RB 90 810 FS	6036700	Pezzo	1 Pezzo
Curva ad angolazione regolabile 85 FS	RB W 810 FS	6037200	Pezzo	1 Pezzo
Derivazione laterale 85 FS	RAA 810 FS	6042131	Pezzo	1 Pezzo
Raccordo a T 85 FS	RT 810 FS	6038210	Pezzo	1 Pezzo
Derivazione a croce 85 FS	RK 810 FS	7027331	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 100 FS	6052096	m	3 m
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
Curva 45° Magic 85 FS	RBM 45 810 FS	6041410	Pezzo	1 Pezzo
Curva 90° Magic 85 FS	RBM 90 810 FS	6041490	Pezzo	1 Pezzo
