Cassetta livellabile cieca, RKN, ottone 110 | 155 | 25 | 110 | 4

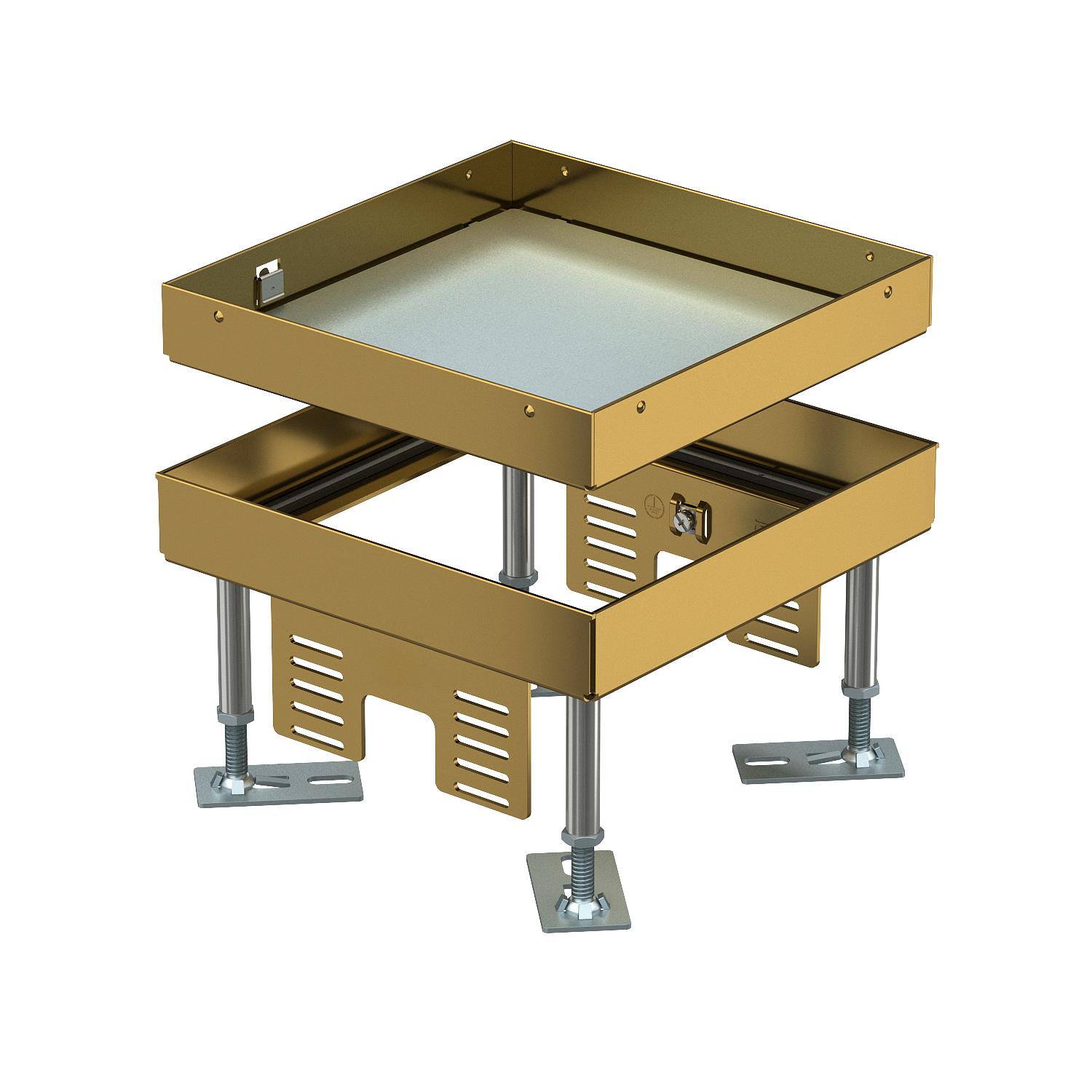

Cassetta livellabile cieca, RKN, ottone

N. art. 7408956 | EAN 4012197278205

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione h

Dimensione nominale per torretta	4

Descrizione prodotto

Descrizione prodotto

Cassetta livellabile quadrata cieca, dimensione nominale 4. Per installazione in pavimenti sopraelevati o massetto (se dotata di cornice e scatola). Installazione semplificata e durabilità nel tempo.
Adatta per: supporti universali made by OBO UT3; box a standard italiano GT I4.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	110 mm
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	201 mm

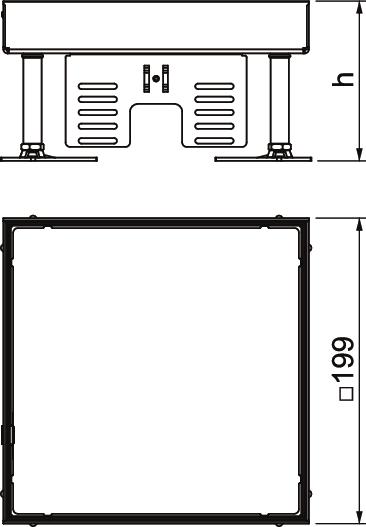

Dimensione h	110 mm
Dimensione	199x199x105
Dimensione nominale per torretta	4
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP00
Grado di protezione (IP) con coperchio chiuso	IP55
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	10,4942 kg CO2e / 1 Pezzo
Intervallo di livellamento max	155 mm

Intervallo di livellamento min.	110 mm
Larghezza	199 mm
Lunghezza	199 mm
Lunghezza di montaggio	201 mm
Materiale	ottone
Norma	EN 50085-2-2
Numero di supporti universali	2 x UT3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	110 mm
Sezione pavimento / apertura di montaggio	201x201
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Nessuna uscita cavo

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKN3 4 MS 20	105 mm	150 mm	20 mm	105 mm	4	7408952	Pezzo	1 Pezzo
RKN3 4 MS 25	110 mm	155 mm	25 mm	110 mm	4	7408956	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Unità di regolazione altezza RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Slipper per isolamento acustico	SRS 4	7405798	Pezzo	4 Pezzo
Coperchio di montaggio 350 per torretta di dimensione nominale 4	DUG 350-3 4	7400505	Pezzo	1 Pezzo
