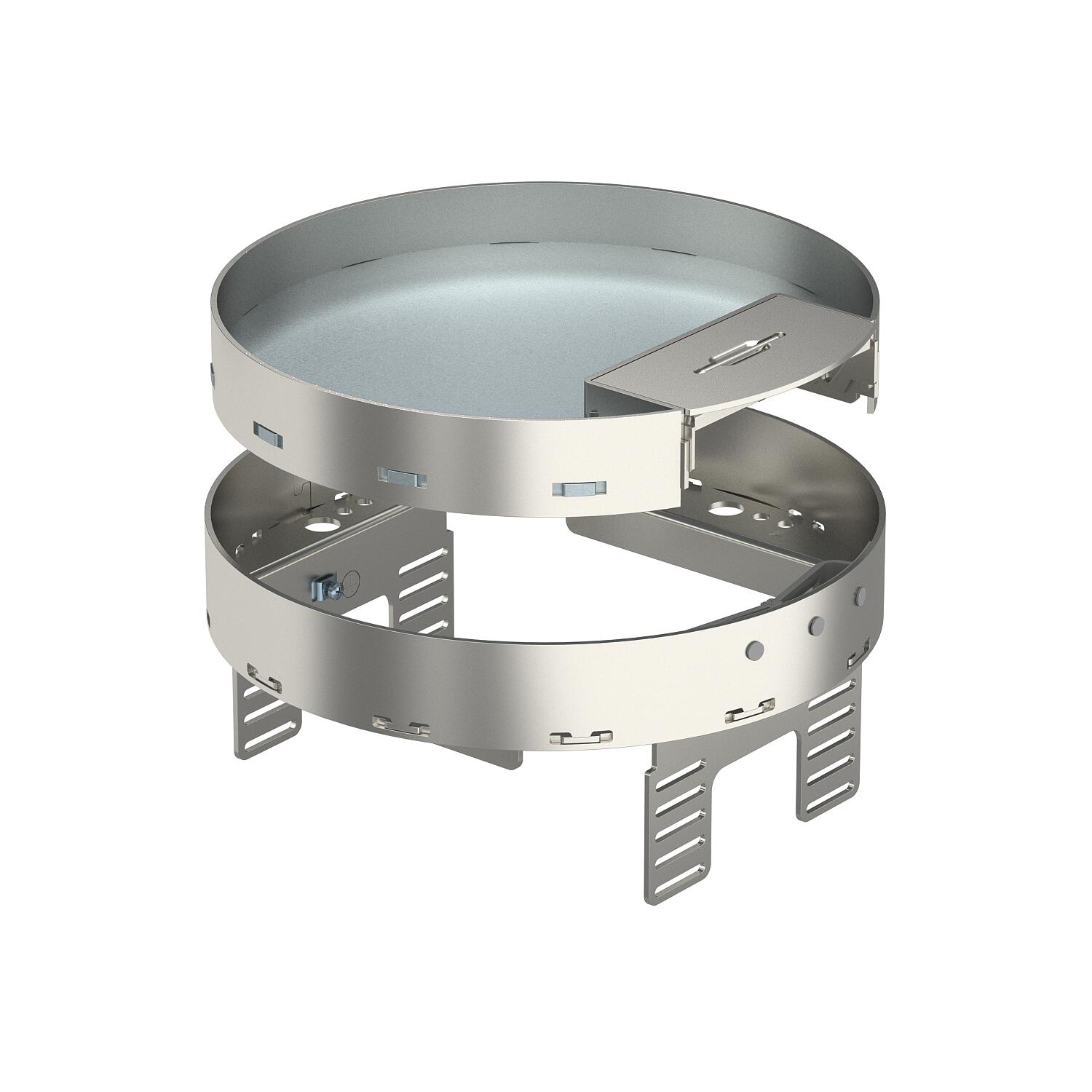

Cassetta livellabile cieca RKSRNUZD3, acciaio inox 94 | 25 | 94 | R4

Cassetta livellabile cieca RKSRNUZD3, acciaio inox

N. art. 7409290 | EAN 4012195867685

N. art. / Tipo	7409290 / RKSRN2UZD R4VS25

Altezza pavimento min.	94 mm

Spessore rivestimento pavimento	25 mm

Dimensione h	94 mm

Dimensione nominale per torretta	R4

Descrizione prodotto

Descrizione prodotto

Cassetta livellabile e separabile dal pavimento della dimensione nominale R4, con uscita cavo, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG..R4 o in UGD250-3R4 o UGD350-3R4. Il montaggio viene eseguito nei profili del telaio in alluminio della scatola sotto pavimento tramite angolari di livellamento (da ordinare separatamente).
Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 supporti APMT2. Per il montaggio di 2 supporti universali UT3 6 moduli ciascuno.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	no
Adatto per incasso nel pavimento doppio	no
Altezza pavimento min.	94 mm
Carico verticale, grande superficie	fino a 3.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Conformità ROHS	sì
Diametro di montaggio	215
Dimensione	Ø215mm
Dimensione nominale per torretta	R4
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Materiale	Acciaio, INOX 1.4301

Numero degli apparecchi installabili	6
Numero delle uscite conduttori	1
Numero di moduli apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	104 mm
Serie di prodotti	RKSR
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

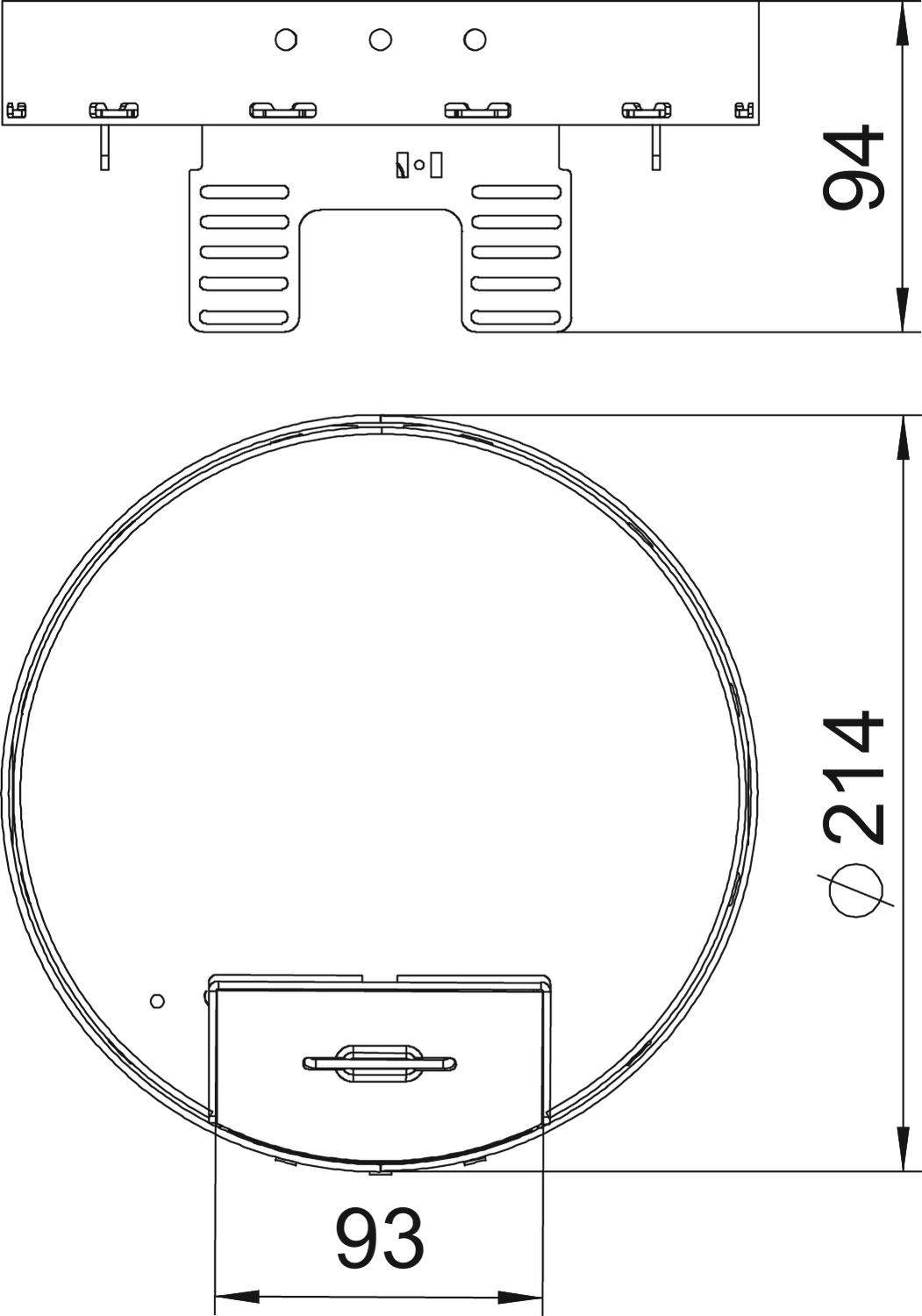

Misure

Altezza	94 mm
Dimensione h	94 mm

Larghezza	214 mm
Lunghezza	214 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,8056 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pezzo

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	11,8056 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKSRN2UZD R4VS25	94 mm	25 mm	94 mm	R4	7409290	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolare di livellamento per montaggio in UGD350-3 per cassetta tonda	NW 350 RK	7410556	Pezzo	1 Pezzo
Supporto universale UT3, lunghezza 165 mm	UT3 45 3	7408723	Pezzo	1 Pezzo
