Cassetta livellabile con uscita cavo laterale RKSNUZD3, ottone

N. art. 7409222 | EAN 4012195867241

N. art. / Tipo	7409222 / RKSN2 UZD3 4MS20

Descrizione prodotto

Descrizione prodotto

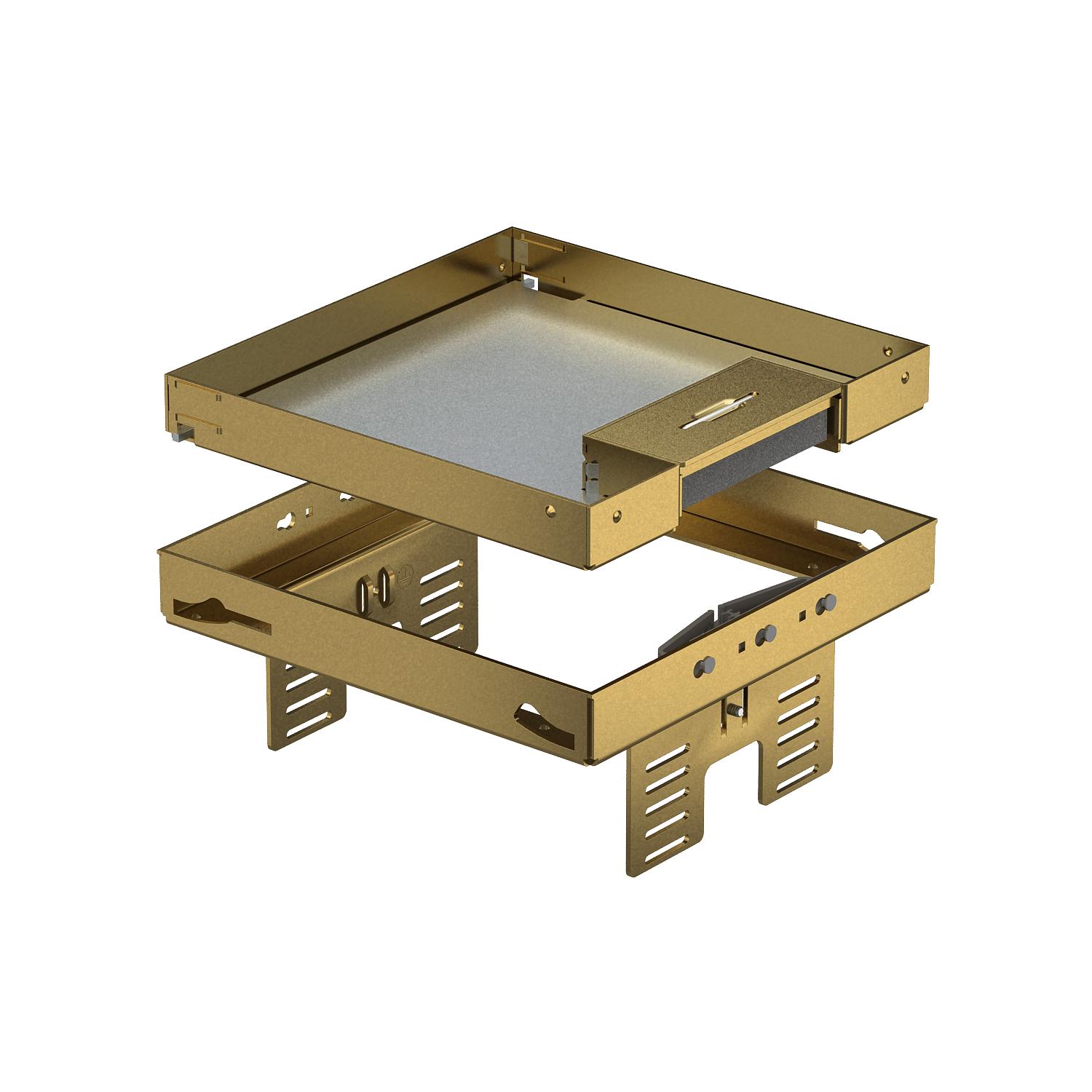

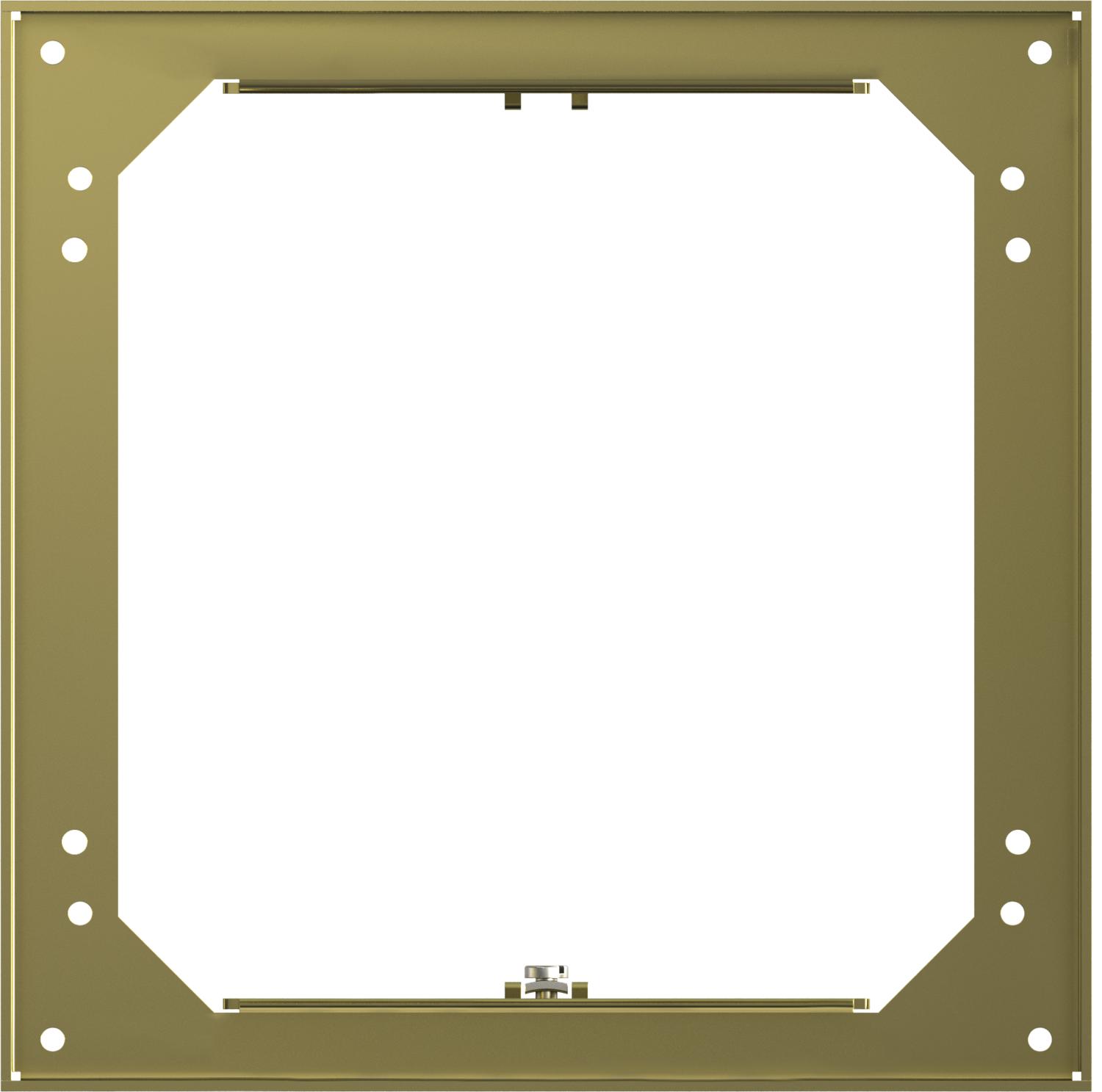

Cassetta livellabile quadrata, dimensione nominale 4, con uscita cavi laterale adatta per pavimenti trattati a lavaggio secco.

Il montaggio è possibile grazie ad un coperchio di montaggio DUG RK UAN (pavimento flottante) o profilo livellante NW ... QK (pavimento in massetto) da ordinare separatamente.

Possibilità di installazione di dispositivi elettrici:

- 2 supporti universali UT3, fino 6 Modul 45

- 1 box di montaggio GT I4, fino a 4 moduli standard italiano
Installabile in scatole per massetto, pavimenti sopraelevati.

È possibile anche installare fino a 2 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì

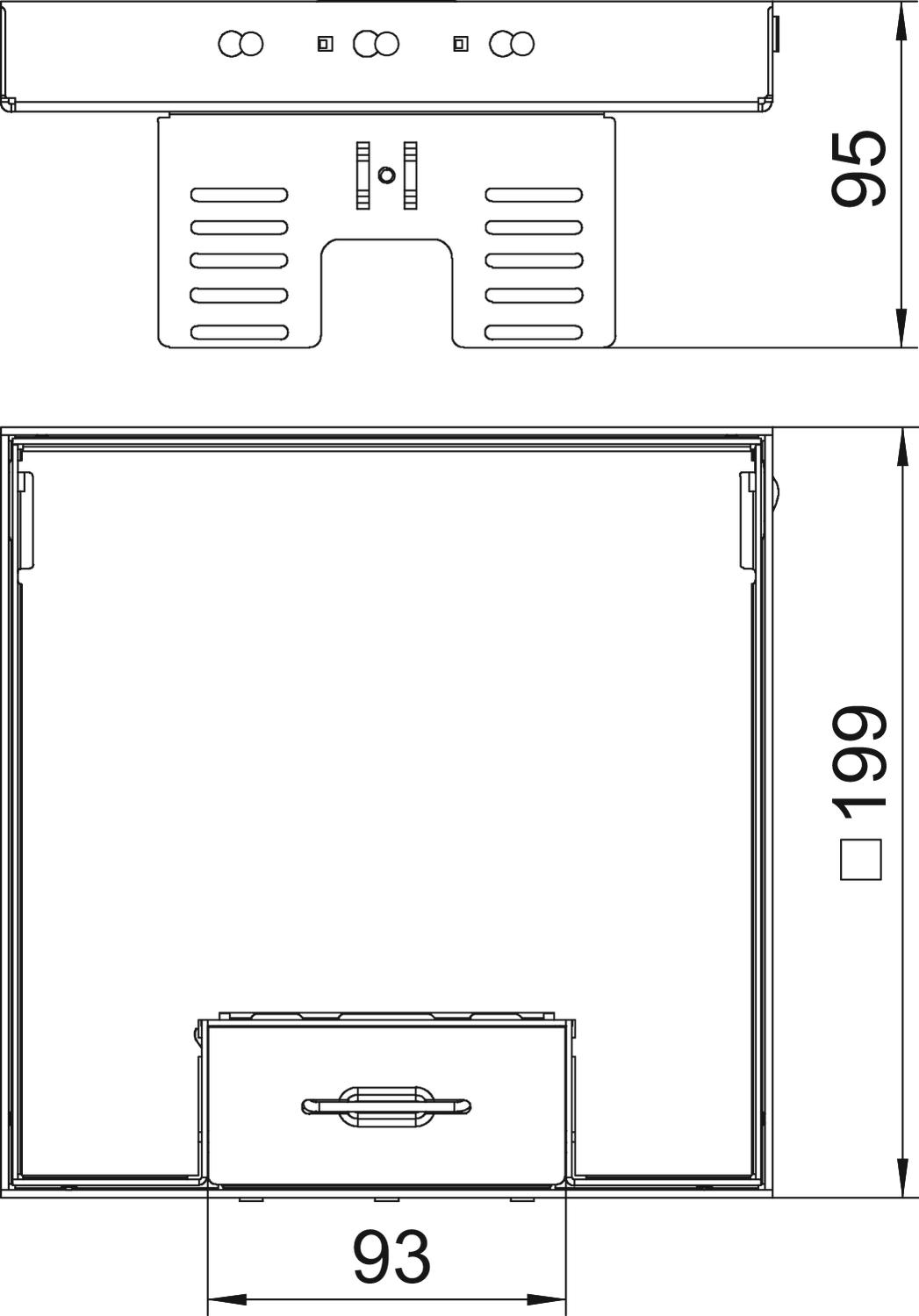

Altezza pavimento min.	105 mm
Dimensione h	90 mm
Dimensione	200x200mm
Dimensione nominale per torretta	4
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	10,1851 kg CO2e / 1 Pezzo
Materiale	ottone
Norma	EN 50085-2-2

Numero degli apparecchi installabili	6
Numero delle uscite conduttori	1
Numero di moduli apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	105 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Dimensione h	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKSN2 UZD3 4MS20	105	90	20	4	7409222	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Profilo livellante per l'installazione in UZD350 per cassetta quadrata	NW 350-3 QK	7410544	Pezzo	1 Pezzo
Coperchio di montaggio 250 per torretta di dimensione nominale 4	DUG RK UAN 4	7428544	Pezzo	1 Pezzo
Coperchio di montaggio 350 per torretta di dimensione nominale 4	DUG 350-3 4	7400505	Pezzo	1 Pezzo
Supporto universale UT3, lunghezza 165 mm	UT3 45 3	7408723	Pezzo	1 Pezzo
