Cassetta livellabile per apertura di ispezione disaccopiabile, RKNUZD3, acciaio inox

N. art. 7409066 | EAN 4012195868088

N. art. / Tipo

Altezza pavimento min.

Spessore rivestimento pavimento

Dimensione h

Dimensione nominale per torretta	9

Descrizione prodotto

Descrizione prodotto

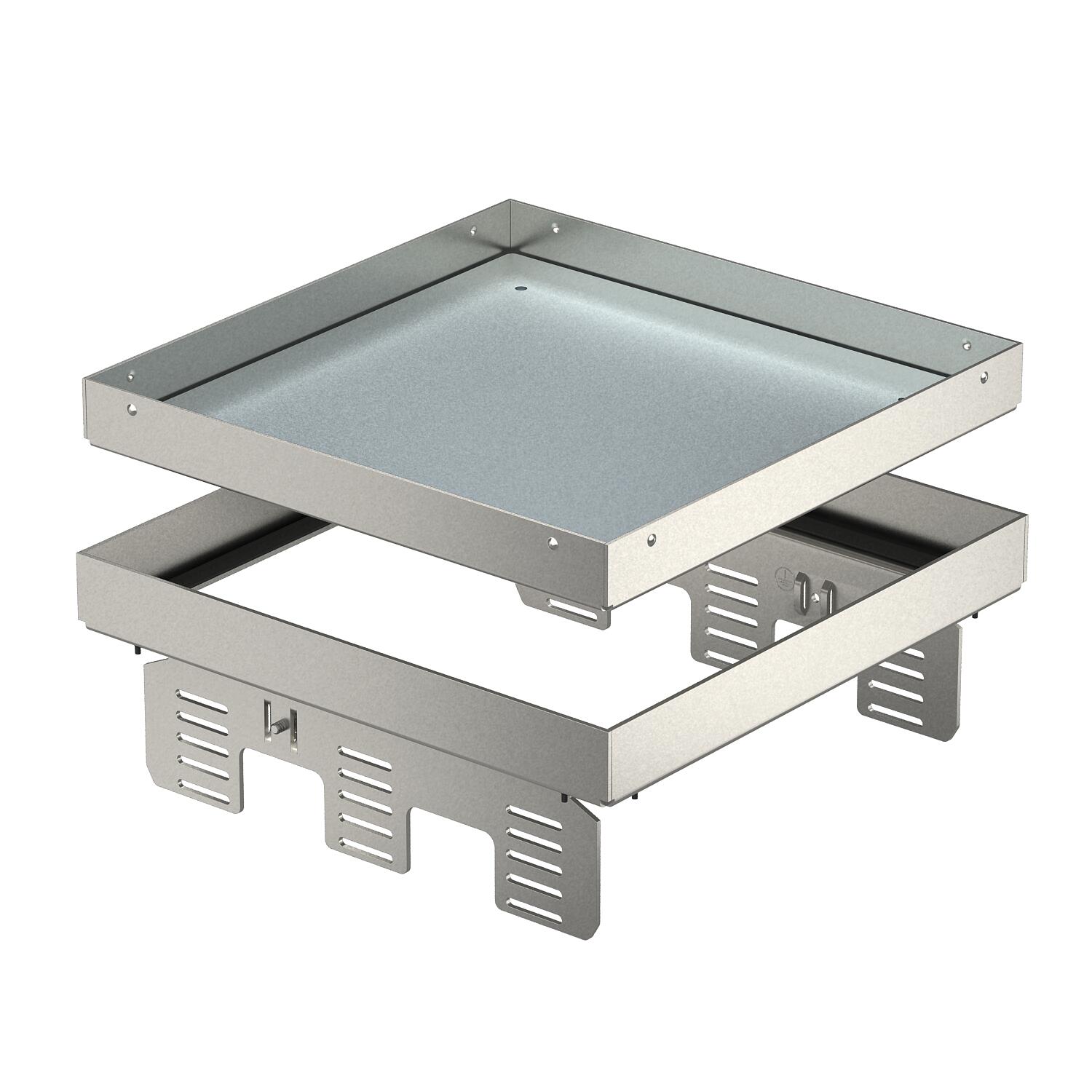

Cassetta livellabile "cieca" disaccoppiata come pozzetto d'ispezione di dimensione nominale 9, per lavaggio secco/bagnato.
Montaggio in scatola massetto UZD250-3 o UZD350-3, rispettivamente in combinazione con un coperchio di montaggio DUG../9 o in UGD250-3/9 o UGD350-3/9. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento. Adatto solo per pavimenti lisci.
Cassetta livellabile cieca, dimensione nominale R7. È possibile installare 3 supporti APMT5. Per il montaggio di 3 supporti universali UT4 8 moduli ciascuno.
Height-adjustable cassette, decoupled from the floor, blank, of nominal size 9, to create an inspection opening in dry- or wet-cleaned floors in indoor ares, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting cover DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes. Only suitable for smooth floor coverings.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento min.	105 mm
Carico verticale, grande superficie	fino a 3.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	244 mm
Dimensione	243x243mm
Dimensione nominale per torretta	9
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP00
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10

Lunghezza di montaggio	244 mm
Materiale	Acciaio, INOX 1.4301
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	105 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Nessuna uscita cavo

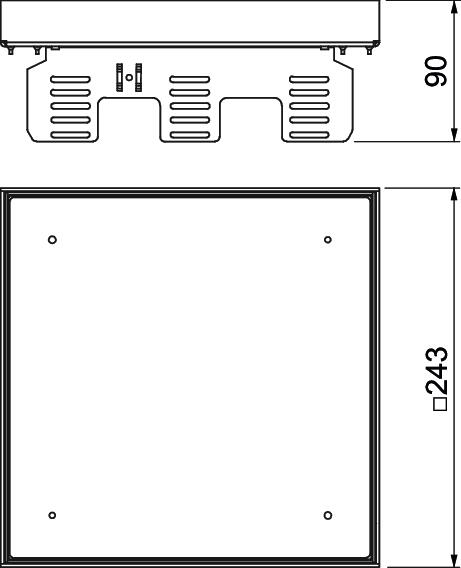

Misure

Altezza	90 mm
Dimensione h	90 mm

Larghezza	243 mm
Lunghezza	243 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	19,1972 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	19,1972 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Pezzo	1 Pezzo
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Profilo livellante per l'installazione in UZD350 per cassetta quadrata	NW 350-3 QK	7410544	Pezzo	1 Pezzo
Coperchio di montaggio per cassetta livellabile della dimensione nominale 9	DUG RK UAN 9	7428547	Pezzo	1 Pezzo
Coperchio di montaggio 350 per torretta di dimensione nominale 9	DUG 350-3 9	7400513	Pezzo	1 Pezzo
