Cassetta livellabile per tubo, RKFNUZD3, acciaio inox
N. art. 7409625 | EAN 4012197438685
- Descrizione prodotto
-

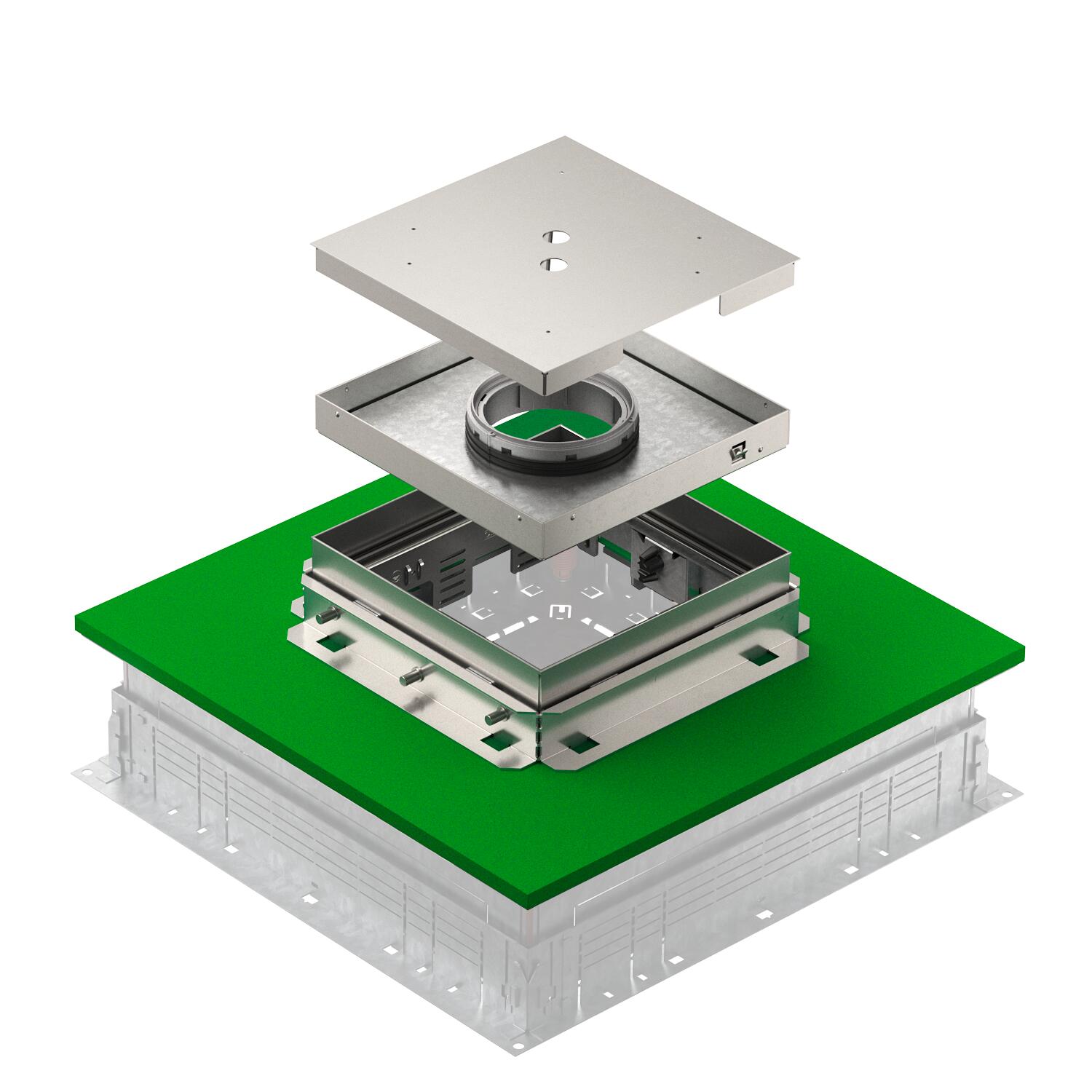

Descrizione prodottoLe cassette livellabili e disaccoppiabili quadre servono ad incassare gli apparecchi a livello pavimento in scatole di connessione UGD-3. In base alla versione, sono indicate per pavimenti trattati a secco, a umido o per lavaggio bagnato. La cassetta poggia sull'angolare di fissaggio fissato nel telaio superiore della scatola, tramite questo la cassetta può essere installata sul bordo superiore del rivestimento del pavimento. Mediante l'angolare di fissaggio la cassetta può essere staccata dal pavimento grezzo. La scatola di connessione deve disporre di una corrispondente apertura d'incasso e su questa base necessita di un coperchio di montaggio con la corrispondente apertura d'incasso. Le cassette sono fabbricate in acciaio o ottone. Tutte le cassette contengono una piastra in lamiera di acciaio dello spessore di 4 mm per sopportare in sicurezza gli eventuali carichi. Sono disponibili cassette adatte a spessori del rivestimento pavimento diversi, di 20 e 25 mm.
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.
-
- Dati tecnici
-
Dati tecnici

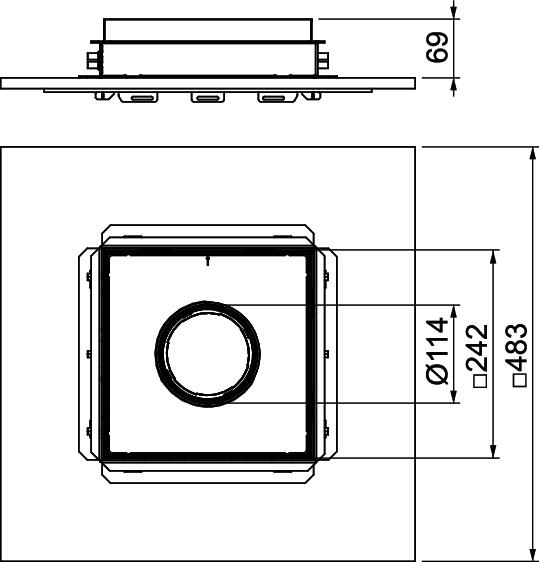

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza massetto max 110 mm Altezza massetto min. 69 mm Altezza pavimento min. 136 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Dimensione 243x243x118 Dimensione nominale per torretta 9 Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP55 Grado di protezione IK-Code IK10 Intervallo di livellamento max 110 mm Intervallo di livellamento min. 69 mm Materiale Acciaio, INOX 1.4301 Norma EN 50085-2-2 Numero degli apparecchi installabili 12 Numero delle uscite conduttori 1 Numero di supporti universali 3 x UT4 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 136 mm Spessore rivestimento pavimento 25 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione quadrato Versione per carichi pesanti no Versione uscita cavo Tubo a scomparsa Misure
Altezza 81 mm Dimensione h 81 mm Larghezza 243 mm Lunghezza 243 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 51,324 kg CO₂e Data di rilevazione valore CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 51,324 kg CO2e / 1 Pezzo - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile
TUK2 GV 7428140 1 Pezzo
Coperchio tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile
TUK2 G4 7428142 1 Pezzo
Supporto universale UT4, lunghezza 208 mm
UT4 45 4 7408727 1 Pezzo - Download
-
Istruzioni di montaggio Istruzioni di montaggio di base Cassette per pavimenti senza giunzioni TRK , 1.87MB , pdfIstruzioni di montaggio Istruzioni di montaggio lunghe Cassette per pavimenti senza giunzioni TRK , 3.01MB , pdf
