Cassetta livellabile per tubo, RKFNUZD3, acciaio inox
N. art. 7409651 | EAN 4012197439446
- Descrizione prodotto
-
Descrizione prodottoLe cassette livellabili e disaccoppiabili tonde servono ad incassare gli apparecchi a livello pavimento in scatole di connessione UGD-3. In base alla versione, sono indicate per pavimenti trattati a secco, a umido o per lavaggio bagnato. La cassetta poggia sull'angolare di fissaggio fissato nel telaio superiore della scatola, tramite questo la cassetta può essere anche installata sul bordo superiore del rivestimento del pavimento. Mediante l'angolare di fissaggio la cassetta può essere staccata dal pavimento grezzo. La scatola di connessione deve disporre di una corrispondente apertura d'incasso e su questa base necessita di un coperchio di montaggio con la corrispondente apertura d'incasso. Le cassette sono fabbricate in acciaio o ottone. Tutte le cassette contengono una piastra in lamiera di acciaio dello spessore di 4 mm per sopportare in sicurezza gli eventuali carichi. Sono disponibili cassette adatte a spessori del rivestimento del pavimento diversi, di 20 e 25 mm.

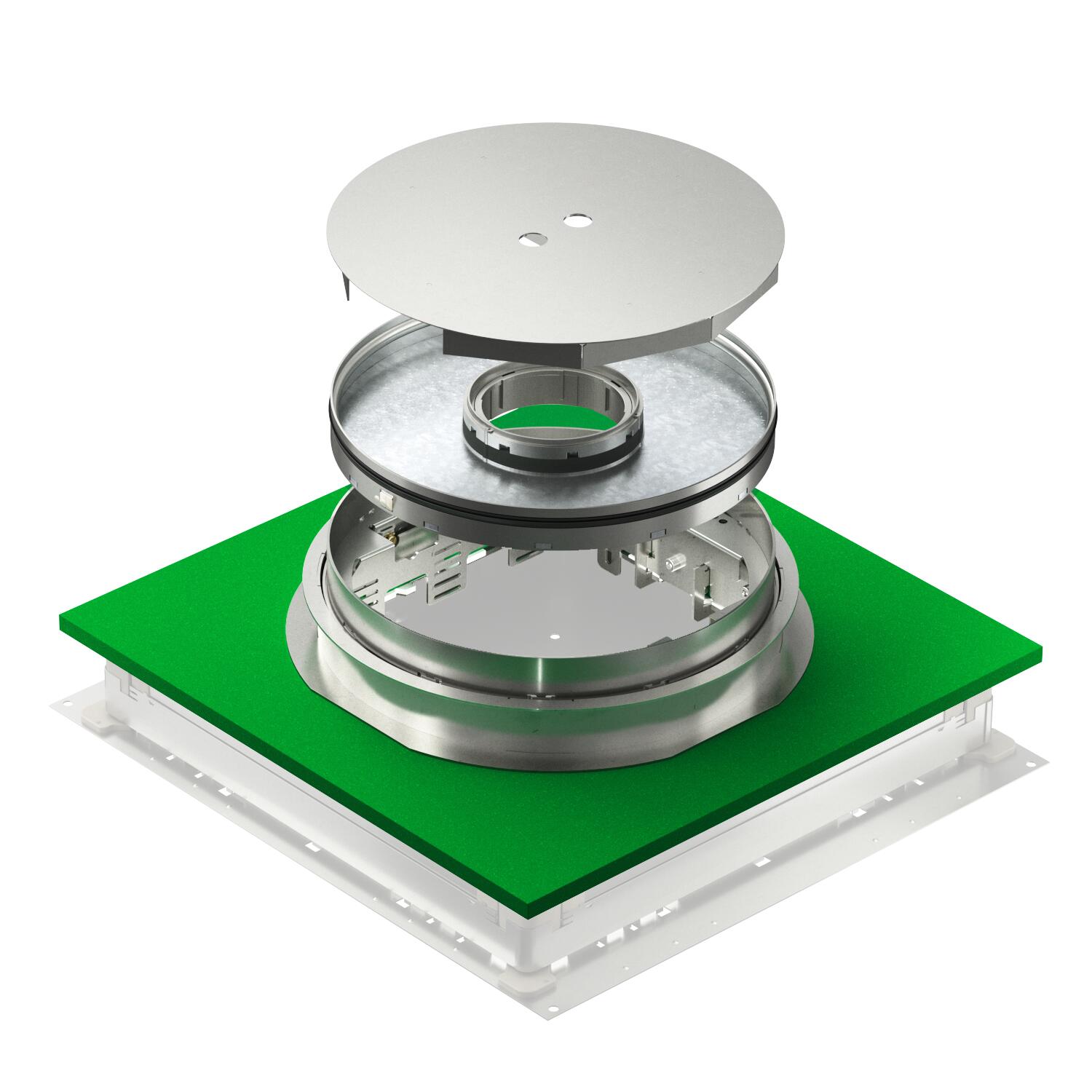

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Dati tecnici
-
Dati tecnici

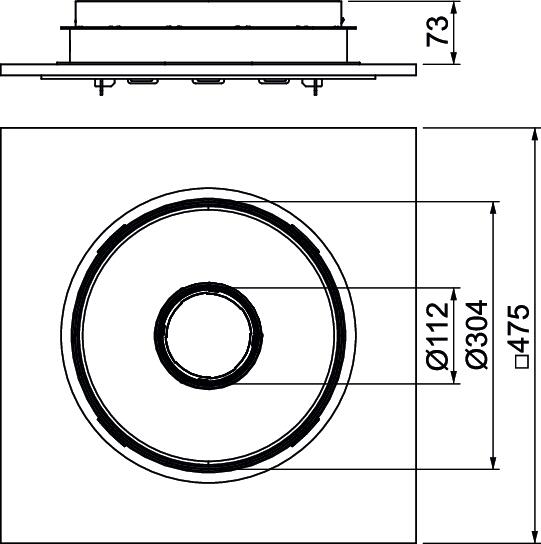

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza 85 mm Altezza massetto max 113 mm Altezza massetto min. 73 mm Altezza pavimento min. 140 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Dimensione Ø304x85 Dimensione nominale per torretta R9 Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Intervallo di livellamento max 113 mm Intervallo di livellamento min. 73 mm Materiale Acciaio, INOX 1.4301 Norma EN 50085-2-2 Numero degli apparecchi installabili 12 Numero delle uscite conduttori 1 Numero di supporti universali 3 x UT4 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 140 mm Spessore rivestimento pavimento 25 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti no Versione uscita cavo Tubo a scomparsa - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
TUK2 GV 7428140 1 Pezzo
UT4 45 4 7408727 1 Pezzo - Download
-
Scheda tecnica TRKRFN 9 VS 350 / 7409651 , 0.26MB , pdfIstruzioni di montaggio Cassetta tonda per pavimento terrazzo , 0.55MB , pdfIstruzioni di montaggio Terrazzo cassette (round) , 2.39MB , pdf
