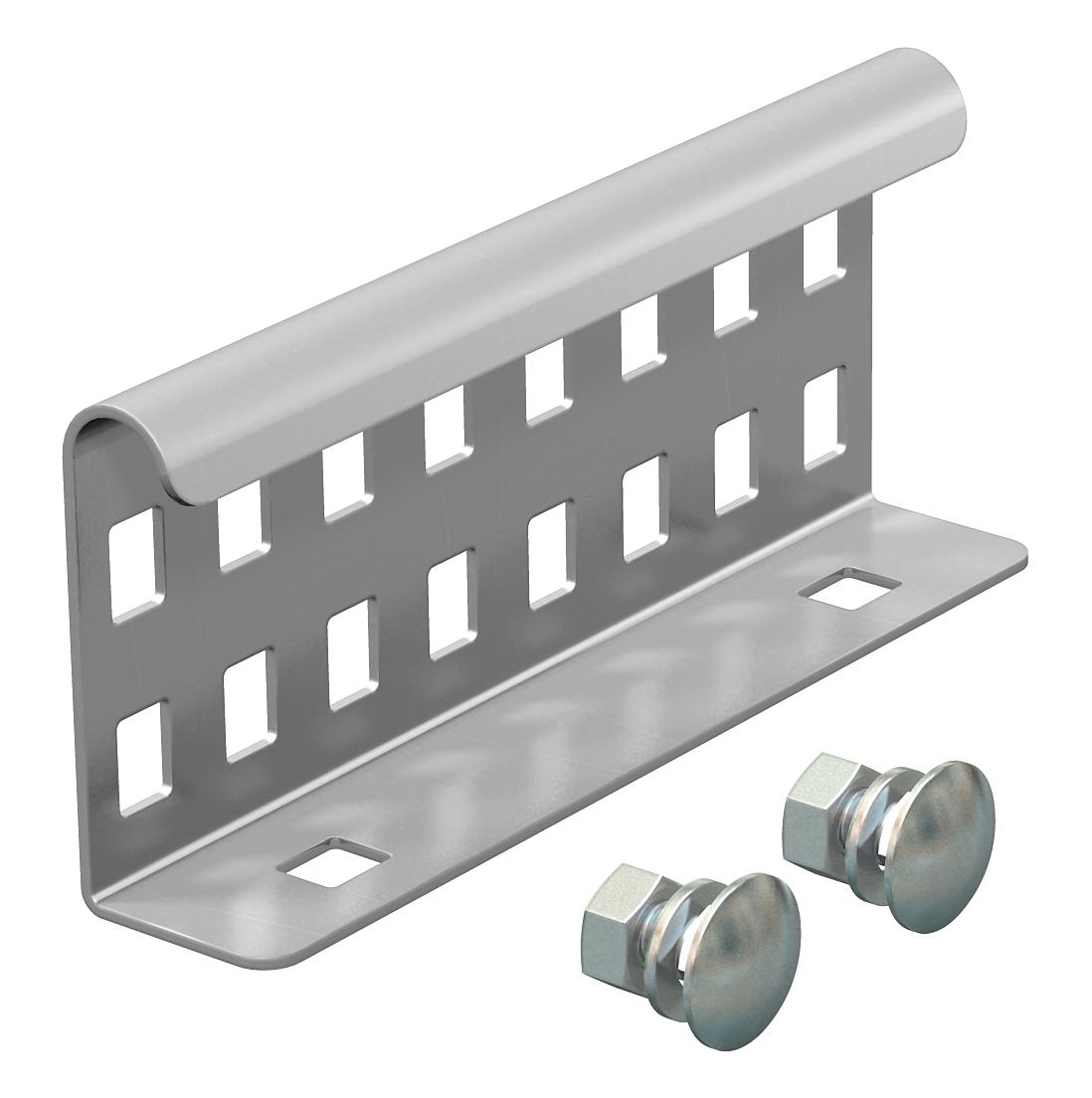

Connettore lineare A2
N. art. 6208846 | EAN 4012195065579
- Descrizione prodotto
-
Descrizione prodottoConnttore lineare esterno per il collegamento di passerelle e accessori con bordo di altezza pari a 60 mm e longherone forato.
La continuità elettrica è assicurata attraverso il giunto.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Adatto per passerelle no Adatto per passerelle grigliate no Adatto per passerelle portacavi sì Adatto per sistemi portacavi con altezza pari a 60 mm Colore acciaio legato Dimensione 64x150 Dimensioni 64x150 Giunto snodato orizzontale no Giunto snodato verticale no Materiale Acciaio, INOX 1.4301 Spessore lamiera 1,5 mm Super- ficie non trattato, ulteriore trattamento Tipo di collegamento Connettore a vite Versione Giunzioni lineari Misure

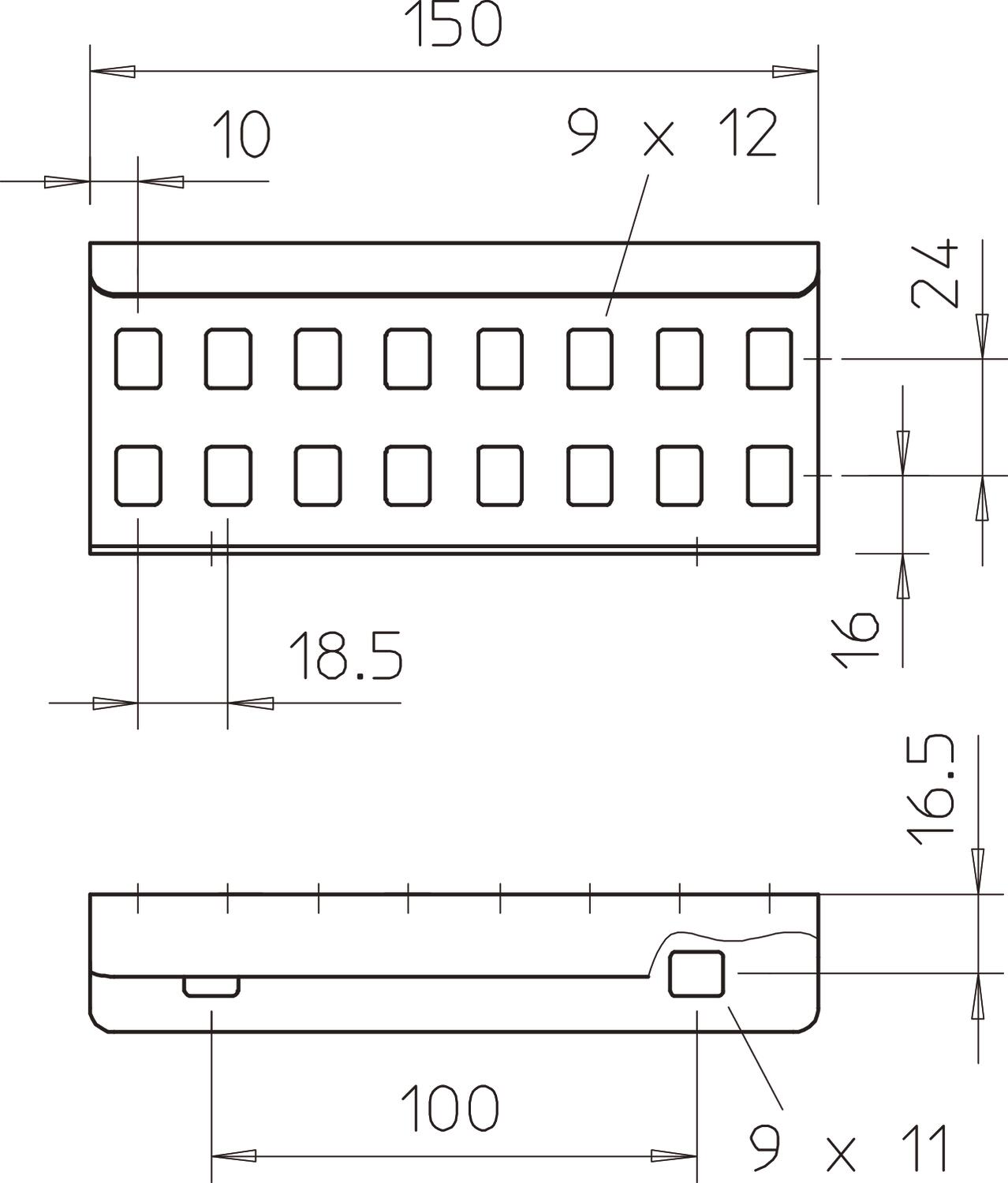

Altezza 60 mm Larghezza 28 mm Lunghezza 150 mm - Tutti i tipi
- Download
-
Scheda tecnica LVG 60 A2 / 6208846 , 0.20MB , pdfDichiarazione di conformità UE LVG 60 A2 / 6208846 , 0.13MB , pdfDichiarazione di conformità UK LVG 60 A2 / 6208846 , 0.09MB , pdfREACH Dichiarazione di conformità LVG 60 A2 / 6208846 , 0.12MB , pdfRoHS Dichiarazione di conformità LVG 60 A2 / 6208846 , 0.13MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Vertical ladder systems , 1.78MB , pdf
