Connettore snodato 110 A2
N. art. 7082479 | EAN 4012196986361
- Descrizione prodotto
-

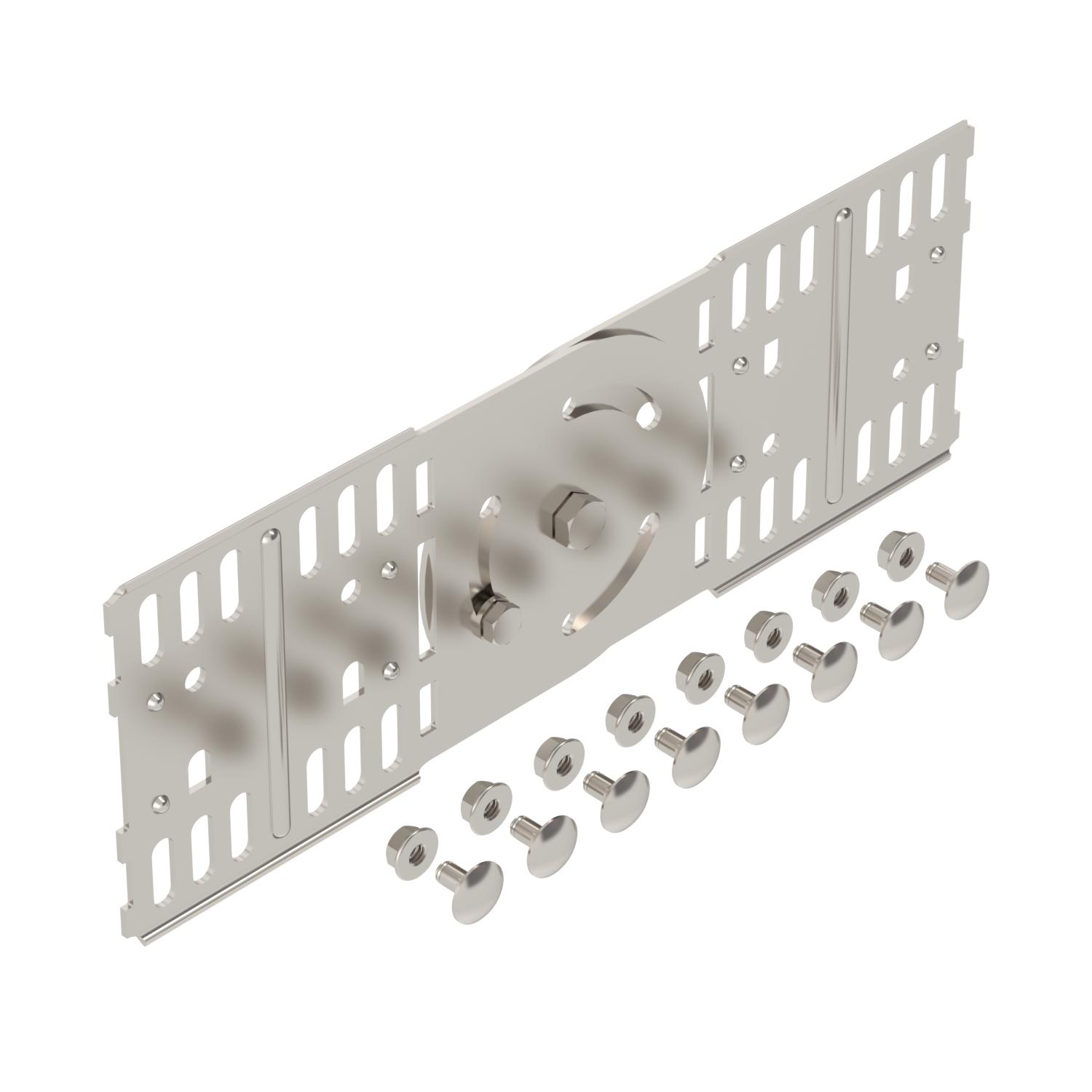

Descrizione prodottoGiunto snodato per passerelle con bordo di altezza pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici

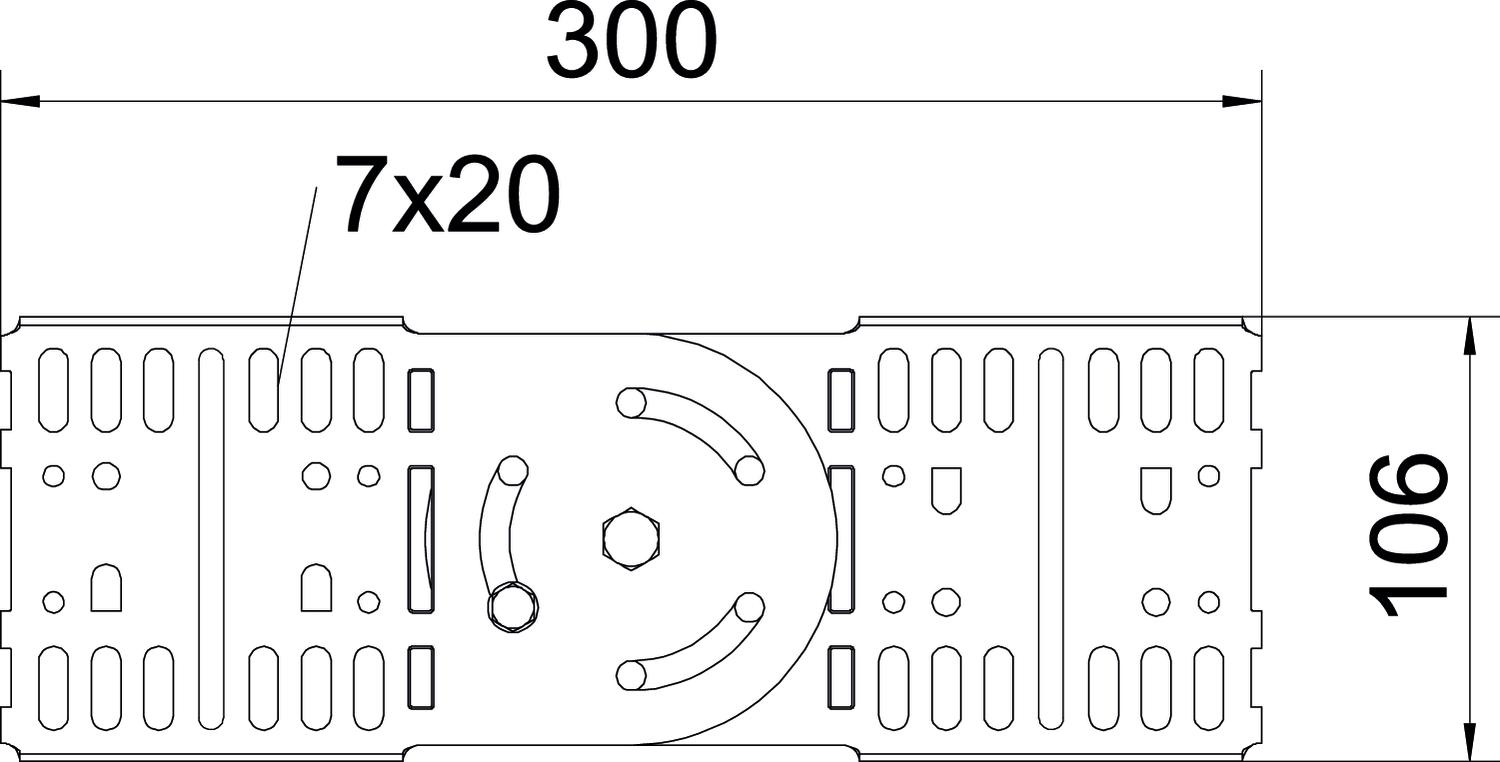

Acciaio inossidabile, decapato no Adatto per passerelle sì Adatto per passerelle grigliate no Adatto per passerelle portacavi no Adatto per sistemi portacavi con altezza pari a 110 mm Altezza 4 in Altezza 110 mm Colore acciaio legato Dimensione 110x300 Dimensioni 300 x 106 Giunto snodato orizzontale no Giunto snodato verticale sì Larghezza 16 mm Lunghezza 300 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Spessore lamiera 2 mm Super- ficie non trattato, ulteriore trattamento Tipo di collegamento Connettore a vite Versione Giunzioni lineari Versione a grande portata no - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
