Nota: Articolo fuori produzione.
Alternativa disponibile: 6036808 / Curva di 90° 110 FS

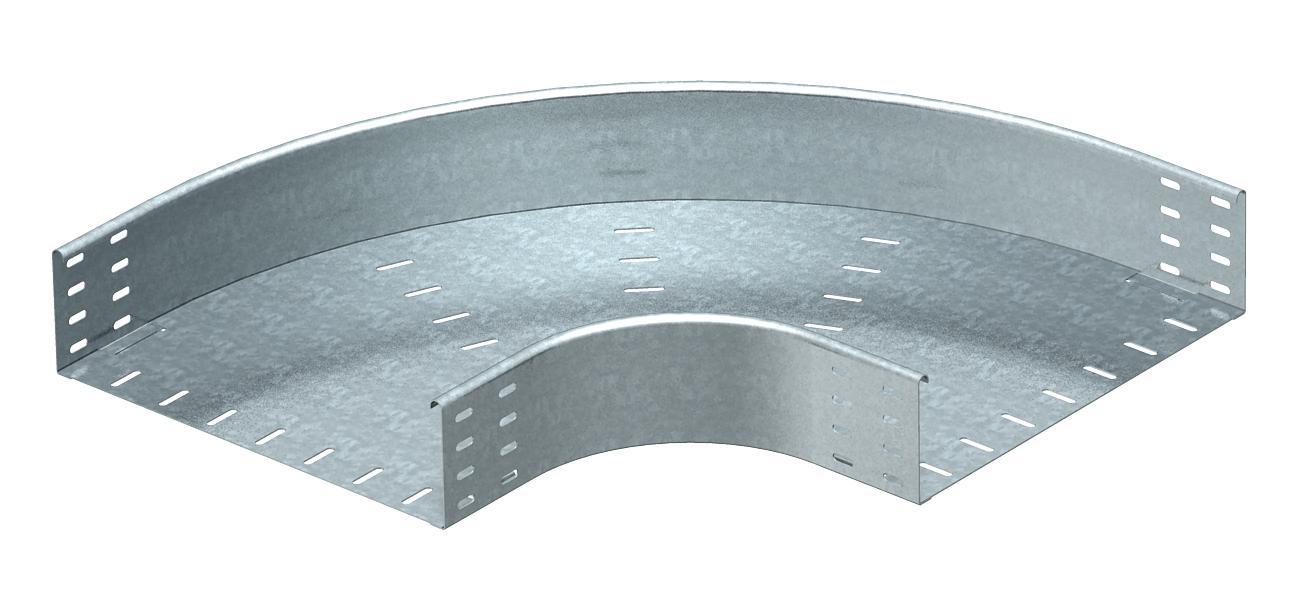

Curva 90° 110 FS
N. art. 7001940 | EAN 4012196212354
- Descrizione prodotto
-
Descrizione prodottoCurva 90°, orizzontale, per tutti i tipi di passerelle portacavi con altezza del bordo pari a 110 mm.
I materiali di fissaggio devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Con parte superiore no Deviazione di direzione orizzontale Dimensione 110x400 Foratura laterale no Foratura NATO no Foro di montaggio nel pavimento no Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore senza connettore Misure

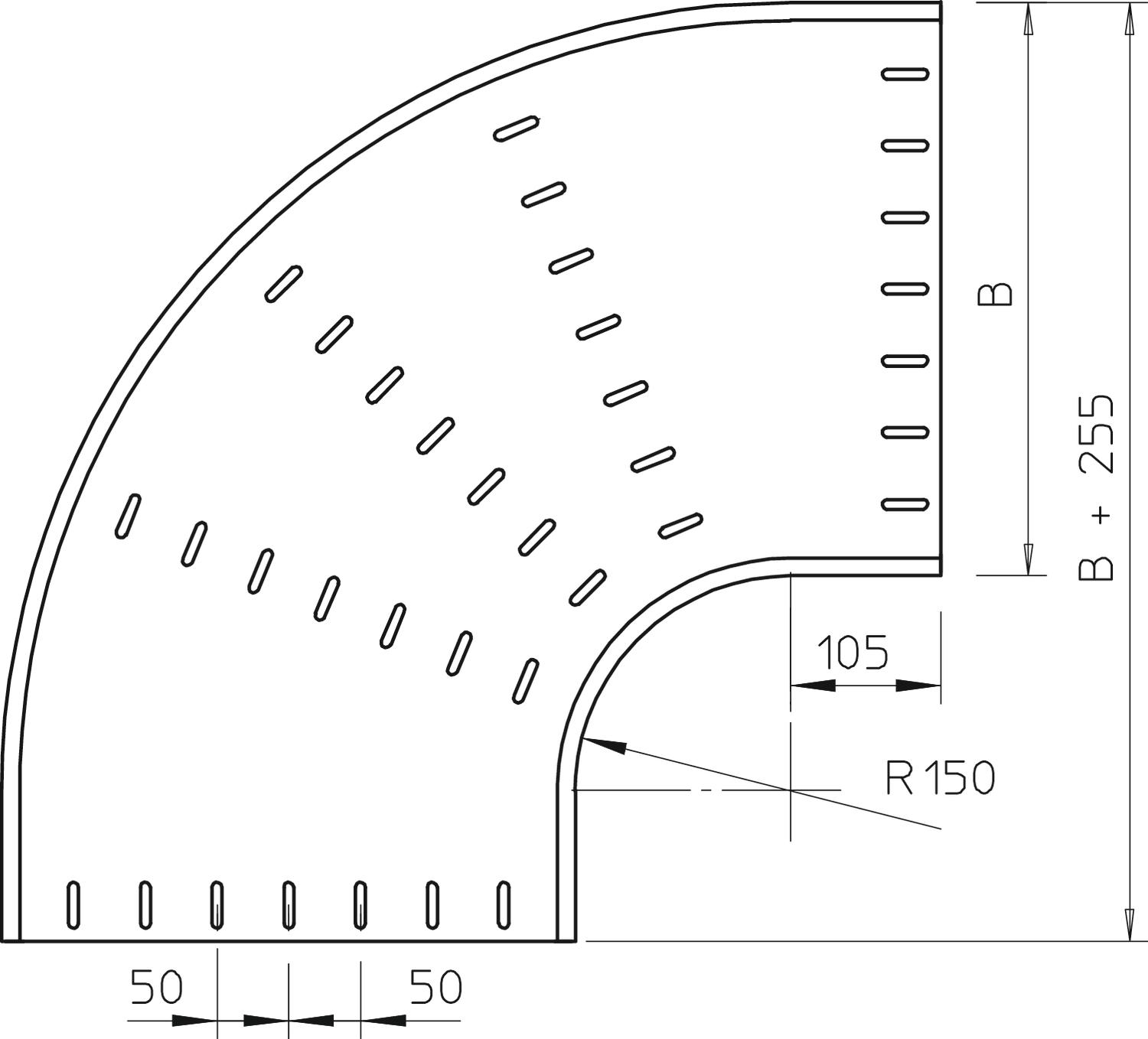

Altezza 4 in Altezza 110 mm Dimensione B 400 mm Dimensione R 150 mm Larghezza 400 mm Larghezza 16 in - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
Scheda tecnica RB 90 140 FS / 7001940 , 0.20MB , pdfDichiarazione di conformità UE RB 90 140 FS / 7001940 , 0.13MB , pdfDichiarazione di conformità UK RB 90 140 FS / 7001940 , 0.09MB , pdfREACH Dichiarazione di conformità RB 90 140 FS / 7001940 , 0.12MB , pdfRoHS Dichiarazione di conformità RB 90 140 FS / 7001940 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi passerelle portacavi avvitabili , 9.41MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
