Nota: Articolo fuori produzione.

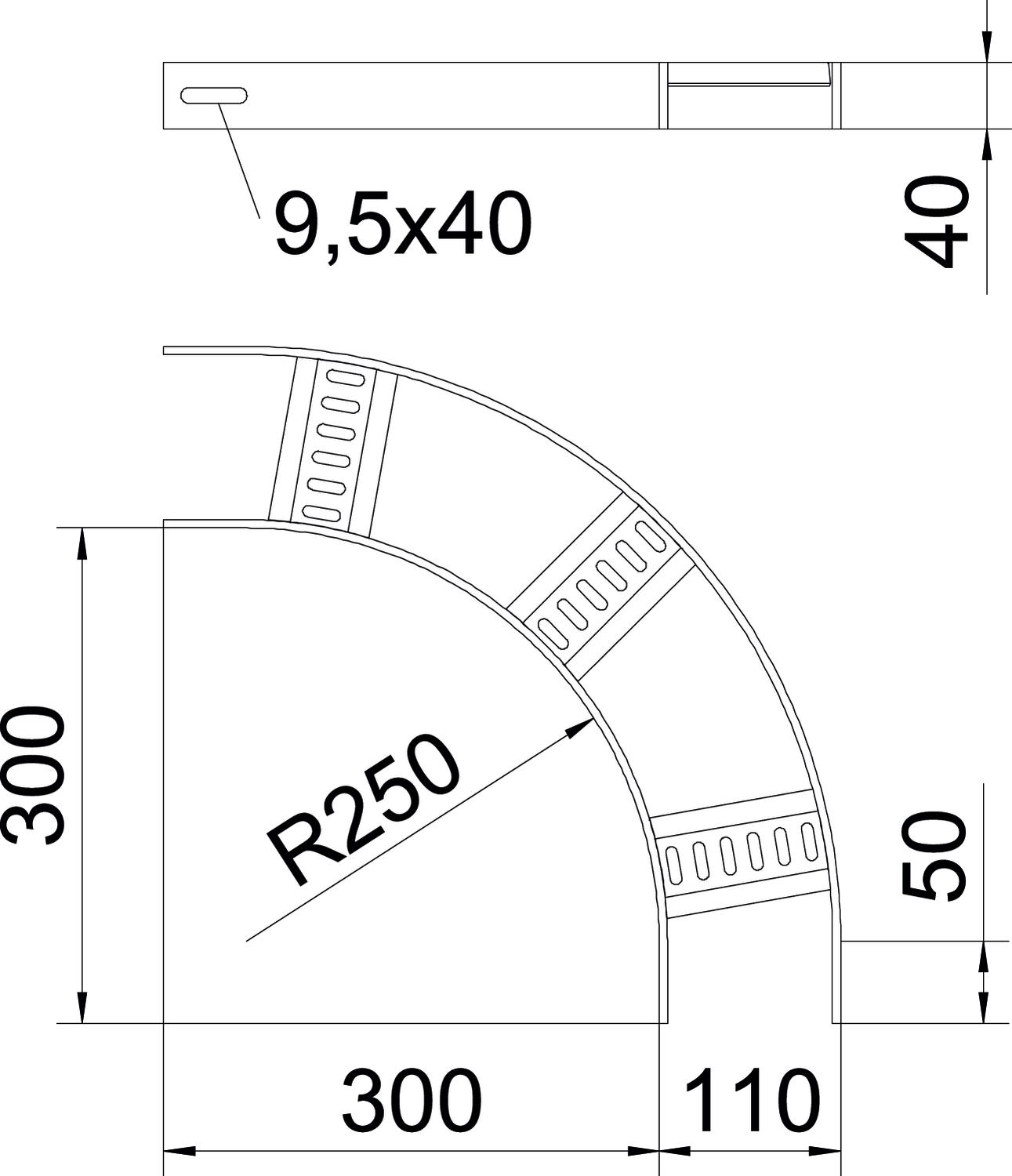

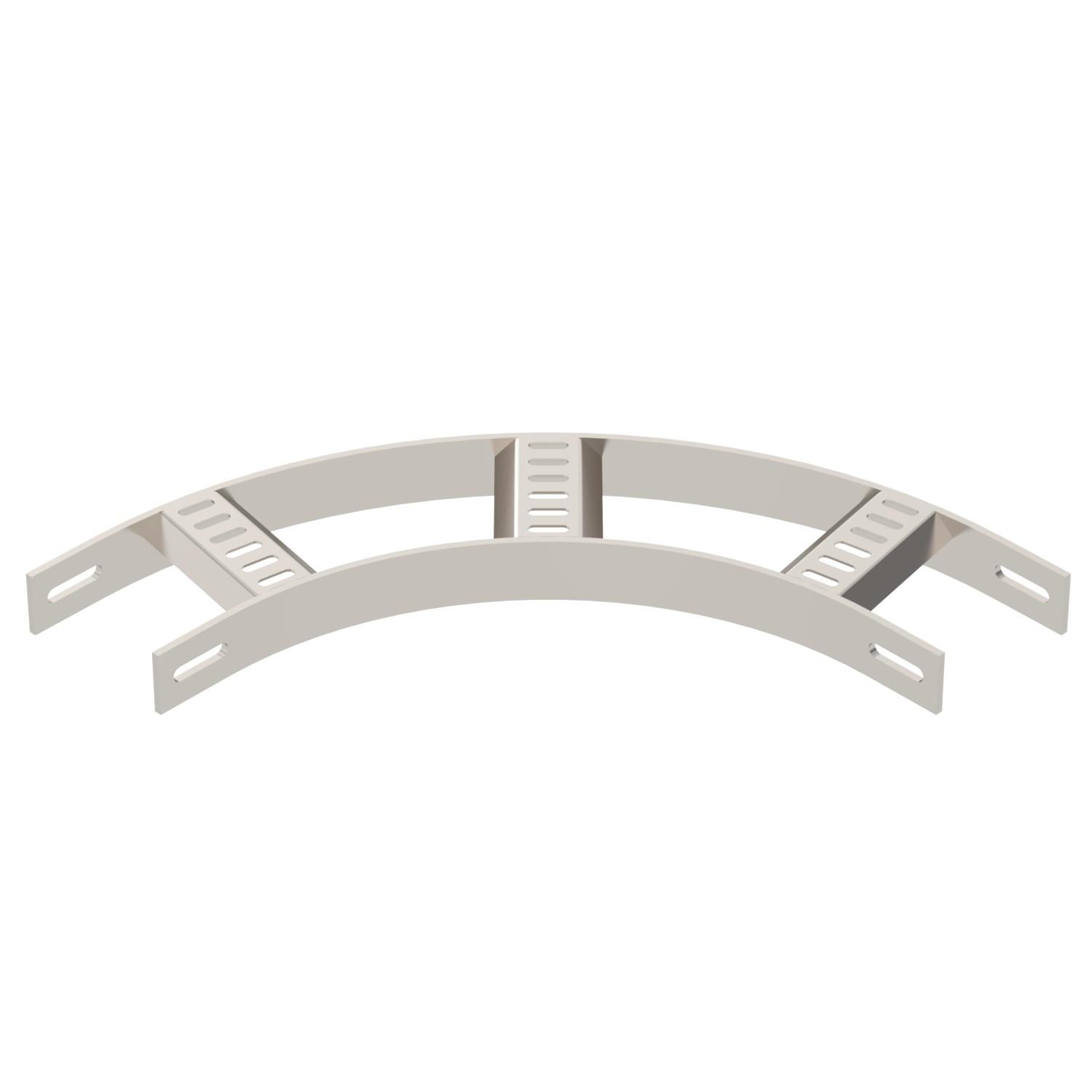

Curva 90° con piolo a trapezio A2
N. art. 7099150 | EAN 4012196515769
- Descrizione prodotto
-
Descrizione prodottoCurva di 90° per passerelle per impianti navali di tipo SL 62 con altezza laterale di 40 mm, con pioli trapezoidali saldati, asolati e aperti verso il basso.
I connettori devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato sì Colore acciaio legato Con cerniera no Conformità ROHS sì Deviazione di direzione orizzontale Dimensione B110mm Foratura laterale no Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Piegatura (angolo) 90° Spessore longherone 5 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Misure
Altezza 40 mm Larghezza 100 mm - Tutti i tipi
- Download
-
Scheda tecnica SLB 90 62 100 A2 / 7099150 , 0.17MB , pdfDichiarazione di conformità UE SLB 90 62 100 A2 / 7099150 , 0.13MB , pdfREACH Dichiarazione di conformità SLB 90 62 100 A2 / 7099150 , 0.12MB , pdfRoHS Dichiarazione di conformità SLB 90 62 100 A2 / 7099150 , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
