Nota: Articolo fuori produzione.
Alternativa disponibile: 6042151 / Derivazione laterale 110 FS

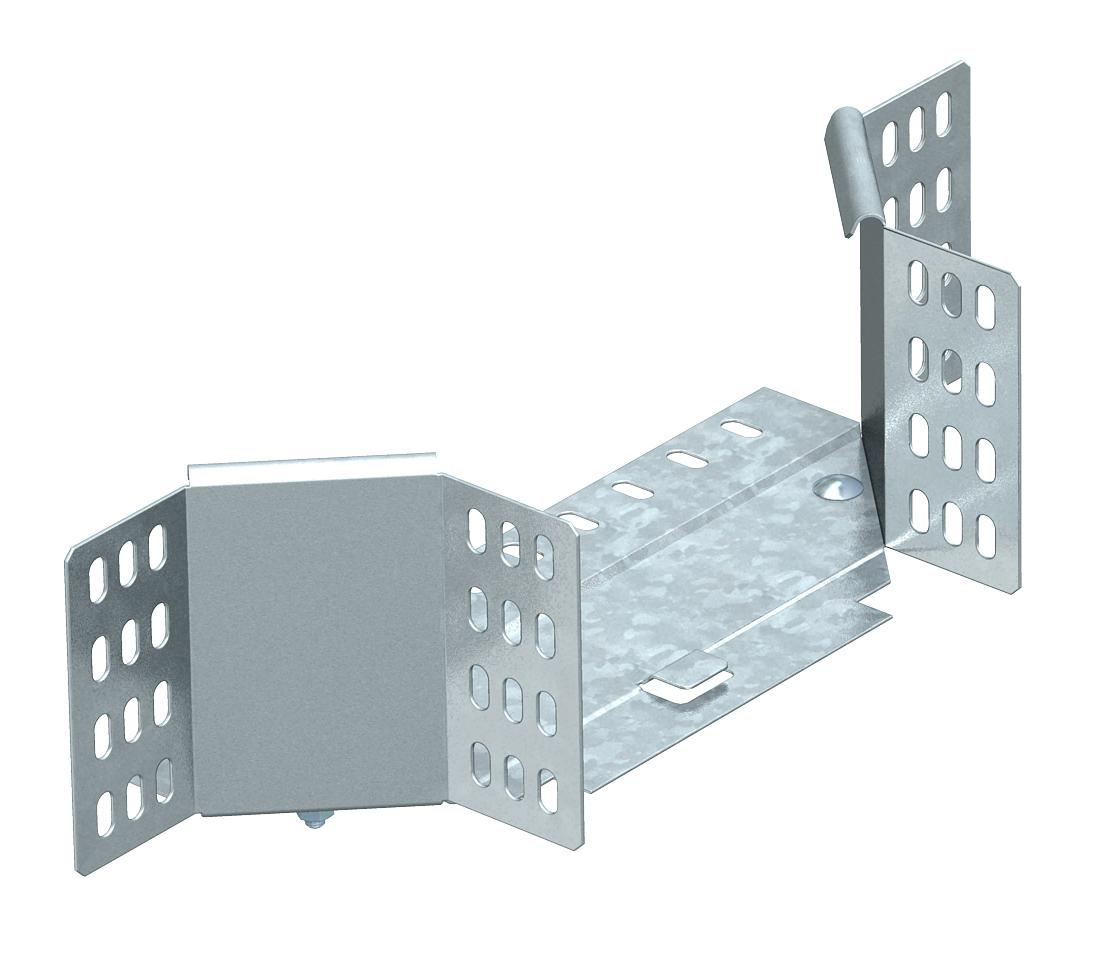

Derivazione laterale 110 FS
N. art. 7002637 | EAN 4012196819799
- Descrizione prodotto
-
Descrizione prodottoDerivazione laterale per l'impiego orizzontale e verticale. Per tutti i tipi di passerelle portacavi con altezza del bordo pari a 110 mm.
Incluso materiale di fissaggio.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Deviazione di direzione orizzontale Dimensione 110x100 Foratura NATO no Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore dotato di connettore Misure
Altezza 110 mm Altezza 4 in Dimensione B 100 mm Dimensione R 50 mm Larghezza 4 in Larghezza 100 mm - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
Scheda tecnica RAA 110 FS / 7002637 , 0.21MB , pdfDichiarazione di conformità UE RAA 110 FS / 7002637 , 0.13MB , pdfDichiarazione di conformità UK RAA 110 FS / 7002637 , 0.09MB , pdfREACH Dichiarazione di conformità RAA 110 FS / 7002637 , 0.12MB , pdfRoHS Dichiarazione di conformità RAA 110 FS / 7002637 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi passerelle portacavi avvitabili , 9.41MB , pdf
