Derivazione laterale 35 FS
N. art. 6042101 | EAN 4012197337070
- Descrizione prodotto
-

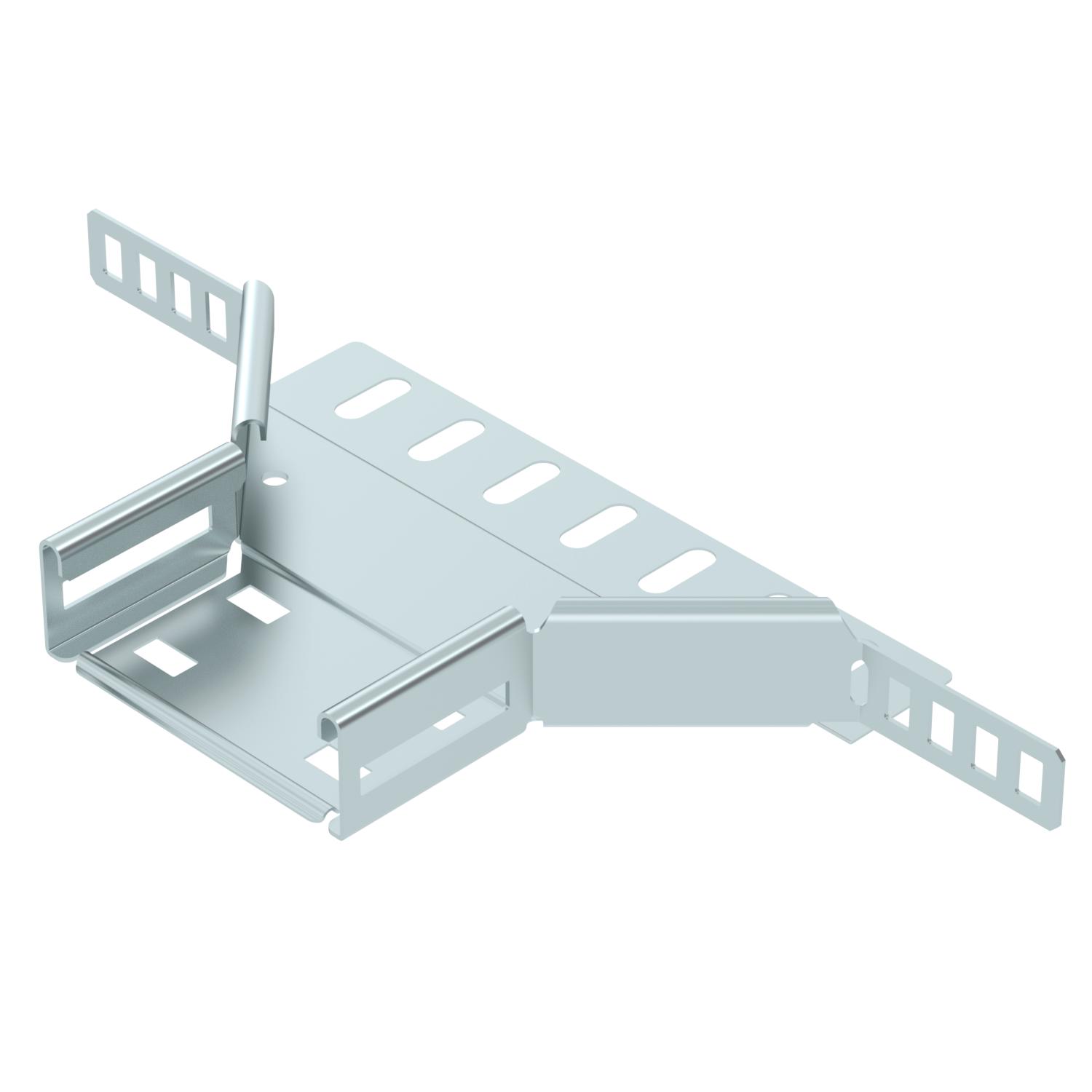

Descrizione prodottoDerivazione laterale per realizzare una diramazione orizzontale o a croce, pezzo stampato per passerelle avvitabili o a innesto, altezza bordo 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Dimensione 35x100 Foratura NATO no Larghezza in uscita 100 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 6 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato Misure

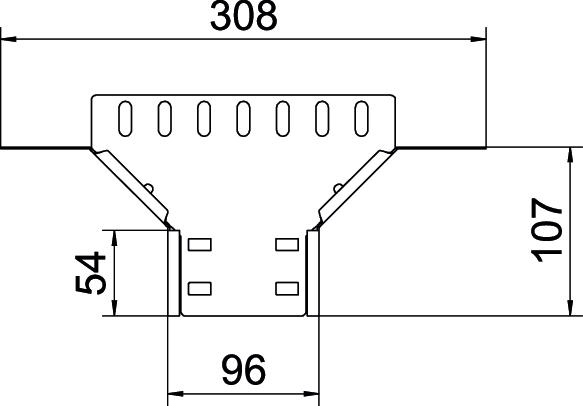

Altezza 35 mm Dimensione B 100 mm Dimensione R 50 mm Larghezza 100 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,944 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,944 kg CO2e / 1 Pezzo - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio per derivazione laterale FS
RAAD 100 FS 6042401 1 Pezzo - Download
-
Scheda tecnica RAA 310 FS / 6042101 , 0.18MB , pdfDichiarazione di conformità UE RAA 310 FS / 6042101 , 0.10MB , pdfDichiarazione di conformità UK RAA 310 FS / 6042101 , 0.09MB , pdfREACH Dichiarazione di conformità RAA 310 FS / 6042101 , 0.12MB , pdfRoHS Dichiarazione di conformità RAA 310 FS / 6042101 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
