Nota: Articolo fuori produzione.
Alternativa disponibile: 6042237 / Derivazione laterale 85 FT
Derivazione laterale 85 FT
N. art. 7122403 | EAN 4012196246731
- Descrizione prodotto
-

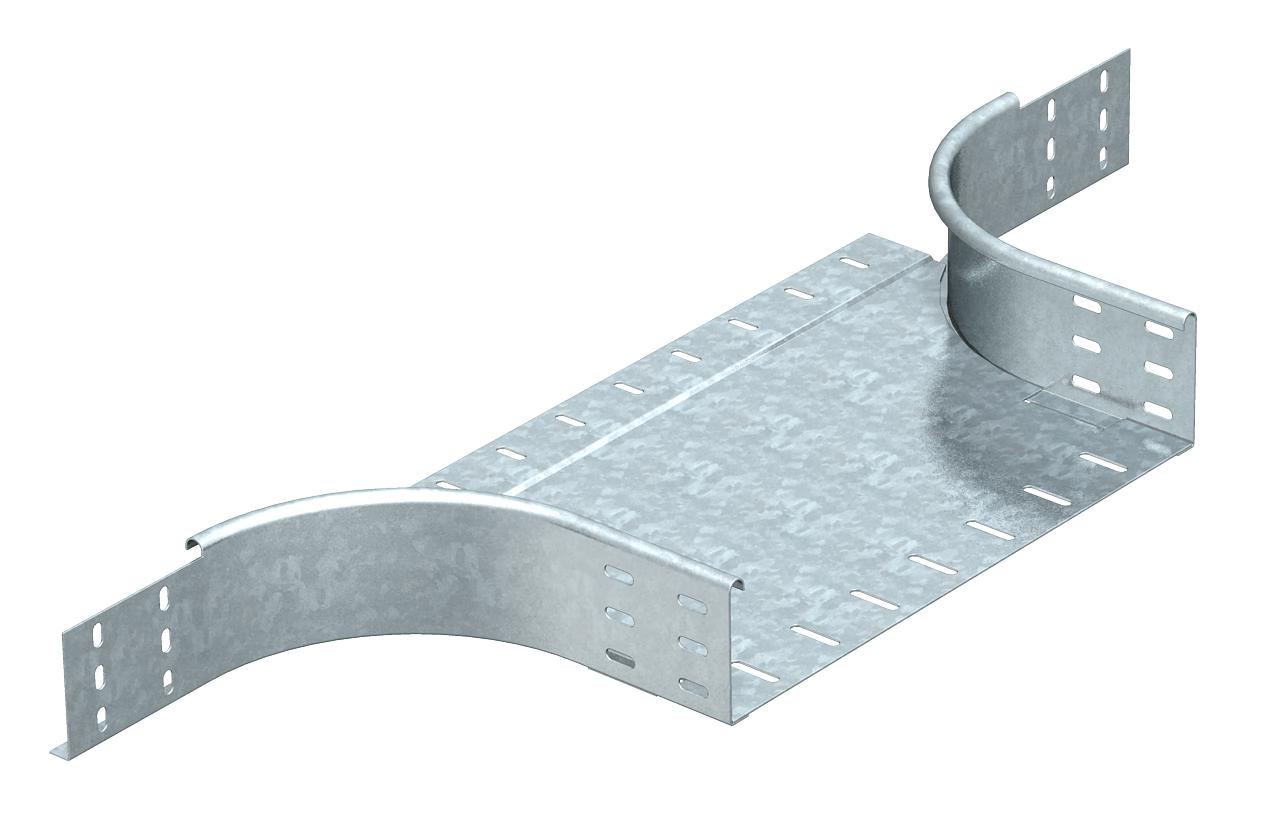

Descrizione prodottoDerivazione laterale per l'impiego orizzontale e verticale. Per tutti i tipi di passerelle portacavi con altezza laterale di 85 mm.
Accessorio in versione rotonda. Il raggio interno misura 150 mm.
I materiali di fissaggio devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Deviazione di direzione orizzontale Dimensione 85x400 Foratura NATO no Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,25 mm Spessore materiale piastra 1,5 mm Super- ficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore senza connettore Misure

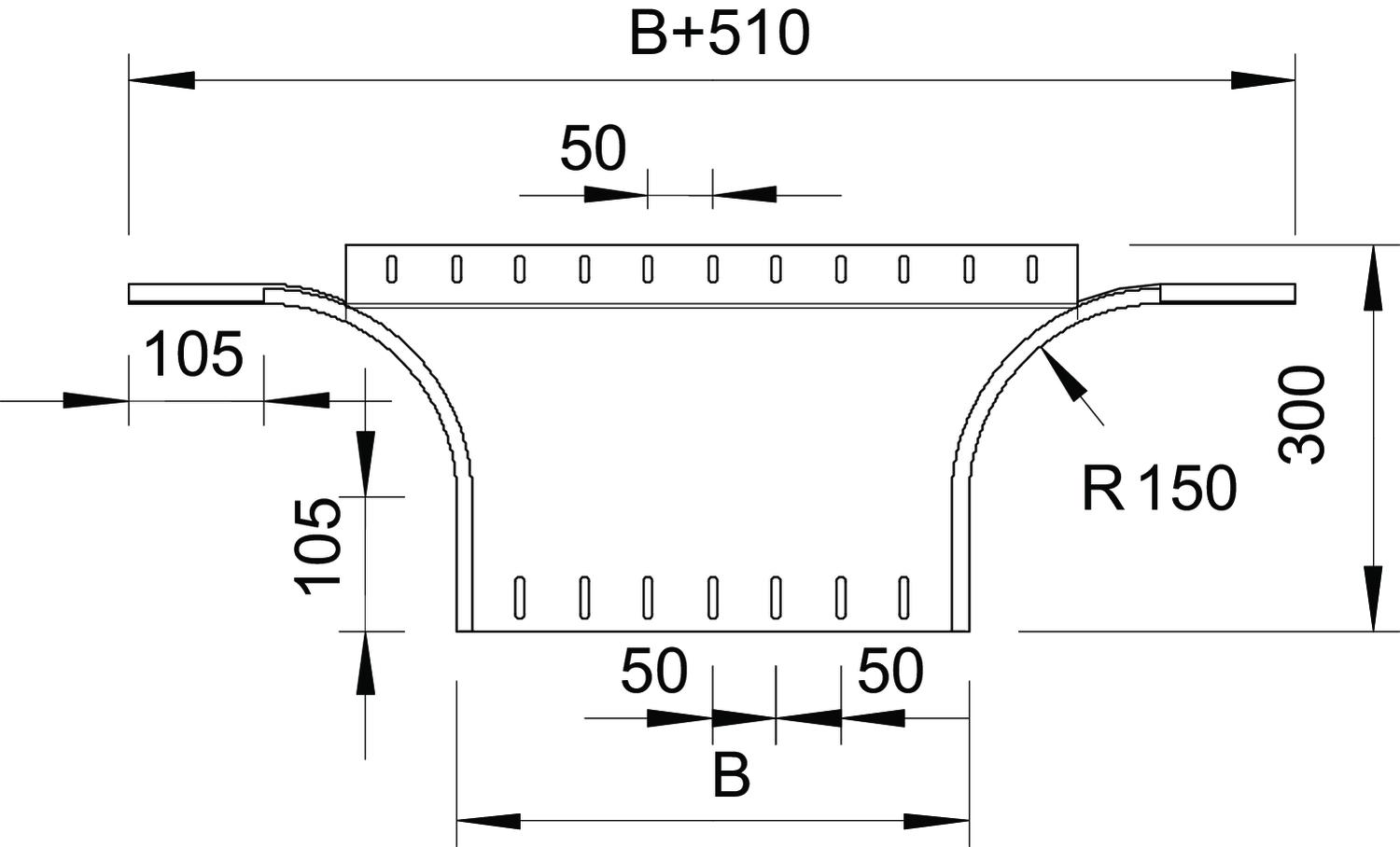

Altezza 3 in Altezza 85 mm Dimensione B 400 mm Dimensione R 150 mm Larghezza 400 mm Larghezza 16 in - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
