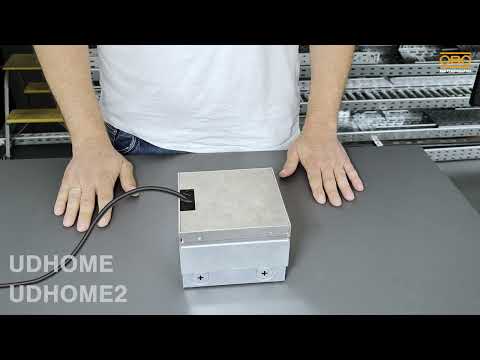

Floor socket UDHOME-ONE, with brush outlet, with floor covering recess, unequipped, stainless steel
N. art. 7368357 | EAN 4012197366896
- Descrizione prodotto
-
Descrizione prodottoSquare floor socket for use in dry-cleaned system and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to the upper edge of the floor covering with 4 height-adjustment supports. The minimum installation depth is 75 mm, the height-adjustment range is +30 mm. Frame and stainless steel cover visible in the floor covering. Cover with floor covering recess and brush outlet for routing cables. The load capacity of 15 kN is only guaranteed in the unused state. Empty housing for one Modul 45® installation device and one data socket. The data technology support for the data socket is to be ordered separately. The space is closed with a blind plate when delivered.
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Adatto per condotti sotto battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 75 mm Altezza massetto max 105 mm Altezza massetto min. 75 mm Altezza pavimento max 105 mm Altezza pavimento min. 75 mm Campo di impiego con coperchio aperto 6.101.1 trattamento a secco del pavimento Campo di impiego con coperchio chiuso 6.101.1 trattamento a secco del pavimento Carico verticale, grande superficie fino a 15.000 N Carico verticale, piccola superficie fino a 3.000 N Con scanalatura rivestimento sì demesioni per l'installazione 144 mm Dimensione h 75 mm Dimensione 140x140x75 Dimensione nominale per torretta 2 equipaggiamento Alloggiamento vuoto Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Intervallo di livellamento max 105 mm Intervallo di livellamento min. 75 mm Larghezza 140 mm Larghezza esterna 140 mm Lunghezza 140 mm Lunghezza di montaggio 144 mm Lunghezza esterna 140 mm Materiale Acciaio, INOX 1.4301 Numero degli apparecchi installabili 2 Numero di entrate cavi 6 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Possibilità di incasso della guarnizione no Profondità di montaggio 75 mm Spessore rivestimento pavimento 15 mm Super- ficie non trattato, ulteriore trattamento Telaio di protezione rivestimento no Tipo coperchio Scanalatura del rivestimento del pavimento Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione uscita cavo Spazzola su listello - Tutti i tipi
- Download
-
Scheda tecnica UDHOME-ONE BN15 / 7368357 , 0.28MB , pdf
