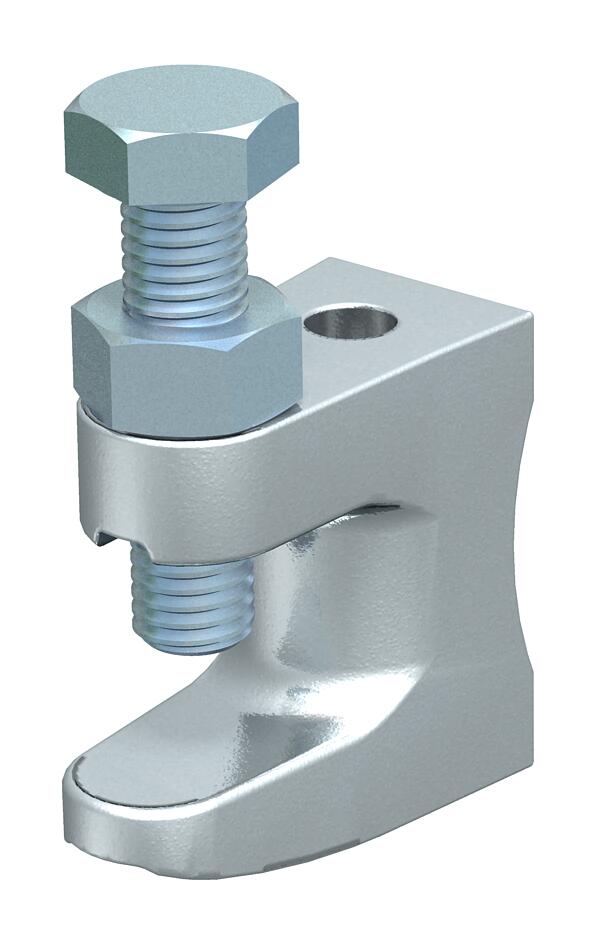

Graffa di supporto a vite, con filettatura

N. art. 1488082 | EAN 4012195151098

Descrizione prodotto
Descrizione prodotto
Con filettatura

Coppia di serraggio
max.: 18 Nm
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

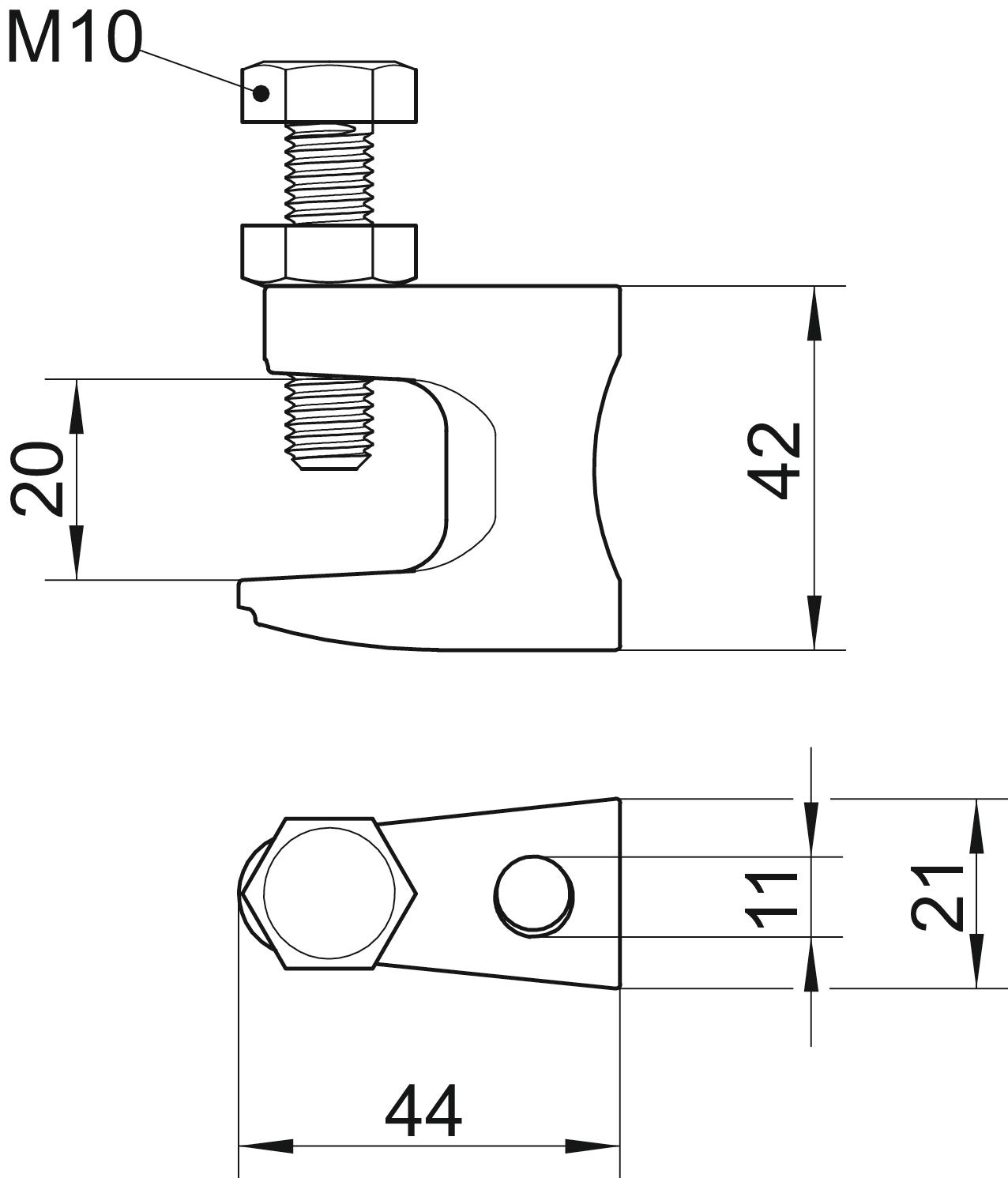

Adatto per asta filettata metrica 10
Altezza 42 mm
Carico di rottura 2,5 kN
Cerniera regolabile no
Con cerniera no
Dimensione H 42 mm
Dimensione 0-19mm
Dimensione B 21 mm
Dimensione F 20 mm
Dimensione G (mm) M10
Dimensione L 44 mm
Filettatura metrica 10
Larghezza 21 mm
Lunghezza 44 mm
Materiale Fuso temprato
Max. Coppia di serraggio 18 Nm
Spessore flangia F max 20 mm
Tipo di fissaggio avvitare
Tipo/componenti di collegamento Filettatura
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Altezza Spessore flangia F max Carico di rottura N. art. Quantità Conf.
FL1-G M8 TG 38 mm 19 mm 35 mm 18 mm 1,2 kN 1488074
50 Pezzo
FL2-G M10 TG 44 mm 21 mm 42 mm 20 mm 2,5 kN 1488082
50 Pezzo
FL3-G M12 TG 58 mm 23,5 mm 54 mm 26 mm 3,5 kN 1488090
25 Pezzo
