Hanger bolt set for PV module mounting, corrugated roof
N. art. 5901820 | EAN 4012197459789
- Descrizione prodotto
-

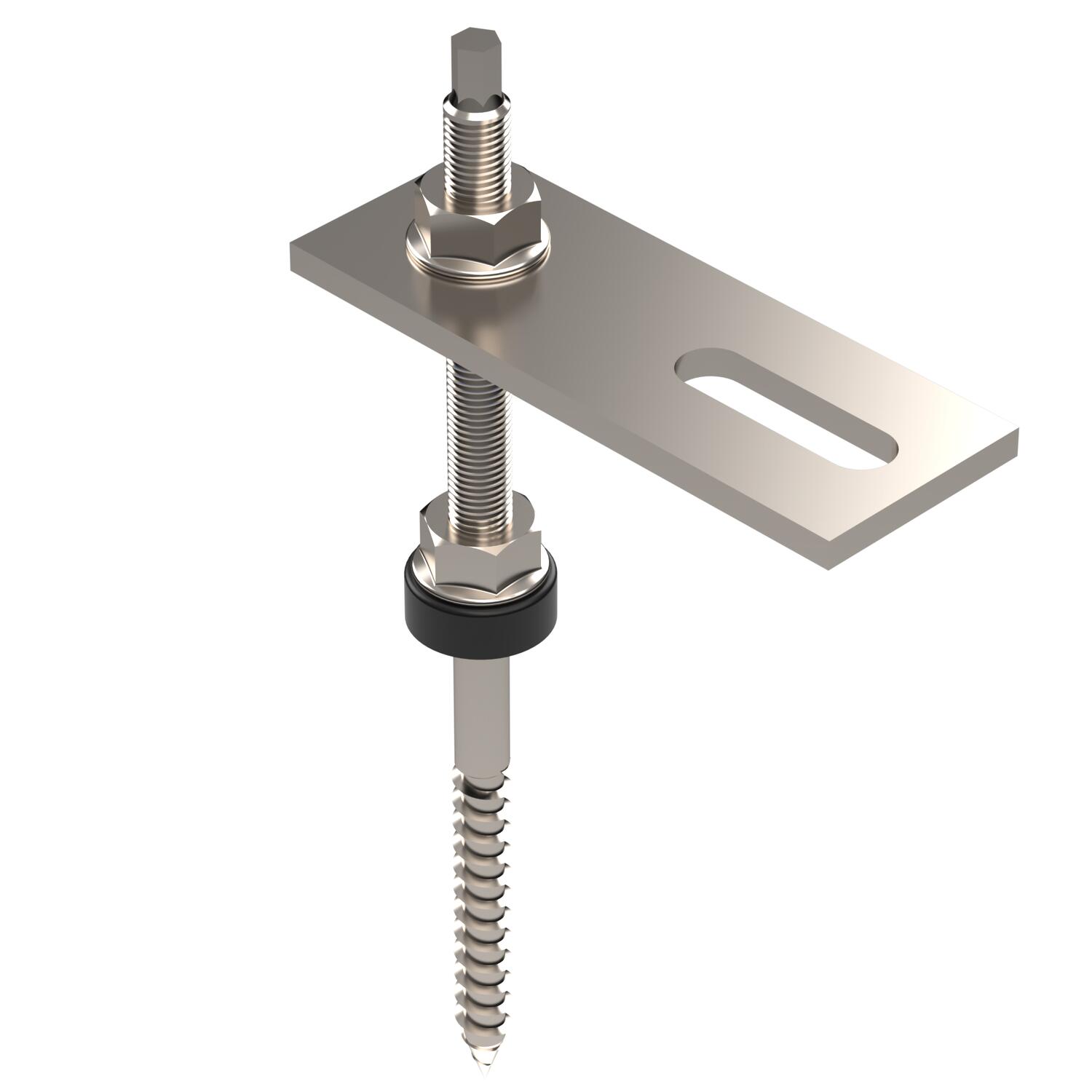

Descrizione prodottoHanger bolt set to mount photovoltaic modules on pitched roofs in combination with the TP 45 support profile. Suitable for fastening in the wooden substructure of corrugated roofs made out of plastic, tin or fibre cement. Set consists of hanger bolt with pre-mounted EPDM seal, adapter plate for the support profile and additional nuts for the optional height adjustment. Fastening of the support profile with screw with slot nut, type SKS HM (please order separately).
-
- Dati tecnici
-
Dati tecnici

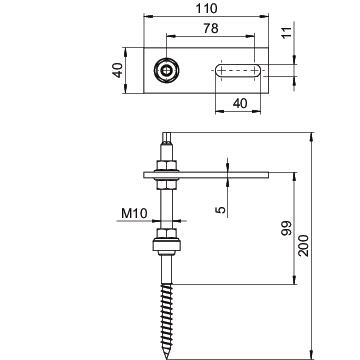

A doppio passo sì Colore acciaio legato Diametro 10 mm Diametro gambo 10 mm Dimensione 200x40x27 Dimensione G 64 mm Dimensione L1 110 mm Filettatura metrica 10 Forma della testa esagonale Impronta CO2 (GWP) dalla culla al cancello 0,0083 kg CO2e / 1 Pezzo Lunghezza 200 mm Materiale Acciaio, INOX 1.4301 Max. Roof structure strength 70 mm Sistema a vite esagonale Sistema a vite Hexagon head temprato sì Tipo filettatura metrica - Tutti i tipi
- Download
-
Scheda tecnica STSS 10x200 A2 / 5901820 , 0.16MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfPer questo prodotto non sono disponibili voci di capitolato
