Heavy roof hooks for PV module mounting, tiled roof
N. art. 5901416 | EAN 4012197451165
- Descrizione prodotto
-

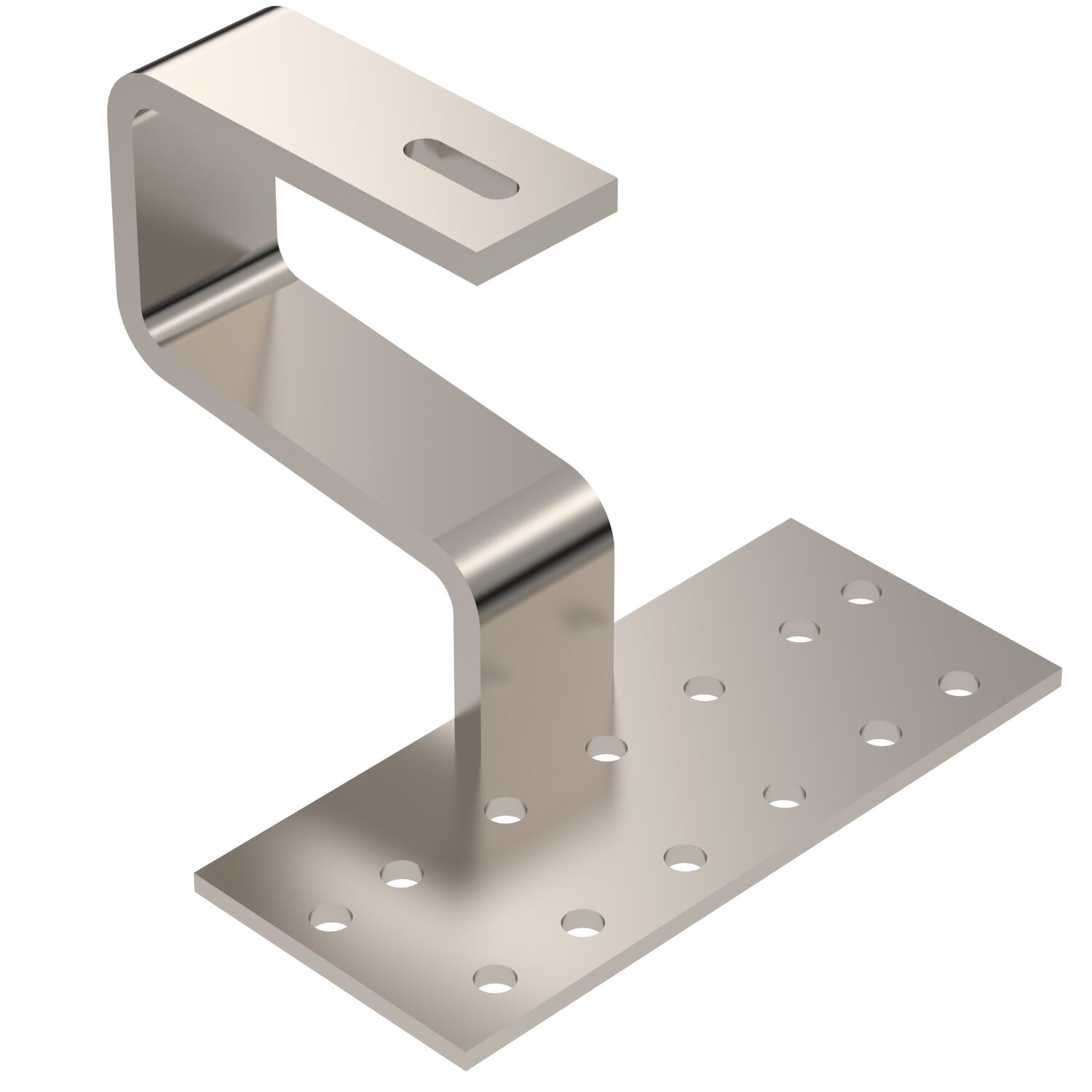

Descrizione prodottoHeavy roof hook to mount photovoltaic modules on pitched roofs in combination with the TP 45 support profile. Suitable for tiled roofs. Fastening on support profile through bolt with hammer nut, type SKSHM A2. Mounting on rafters with TKS wafer-head screws.
-
- Dati tecnici
-
Dati tecnici

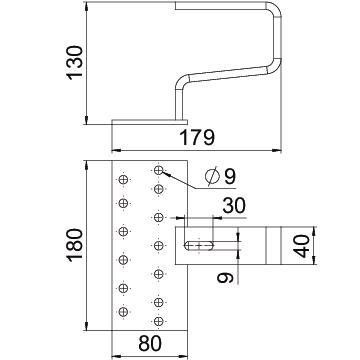

Adatto al fissaggio del tetto fotovoltaico/fissaggio facciata Fissaggio su tetto inclinato Adatto al materiale del tetto Tegola Altezza piastra di fissaggio 5 mm Ancoraggio avvitare Angolo di inclinazione min. 90 ° Colore acciaio legato Con piastra di montaggio sì Dimensione 179x180x130 Impronta CO2 (GWP) dalla culla al cancello 6,5458 kg CO2e / 1 Pezzo Larghezza 179 mm Larghezza piastra di fissaggio 80 mm Lunghezza piastra di fissaggio 180 mm Materiale Acciaio, INOX 1.4301 Penetrazione del tetto necessaria sì per l'allineamento orizzontale Regolabile no Spessore materiale 8 mm Super- ficie decapato - Tutti i tipi
- Download
-
Scheda tecnica DHS A2 / 5901416 , 0.17MB , pdfIstruzioni di montaggio PV mounting systems for pitched roofs , 3.91MB , pdfPer questo prodotto non sono disponibili voci di capitolato
