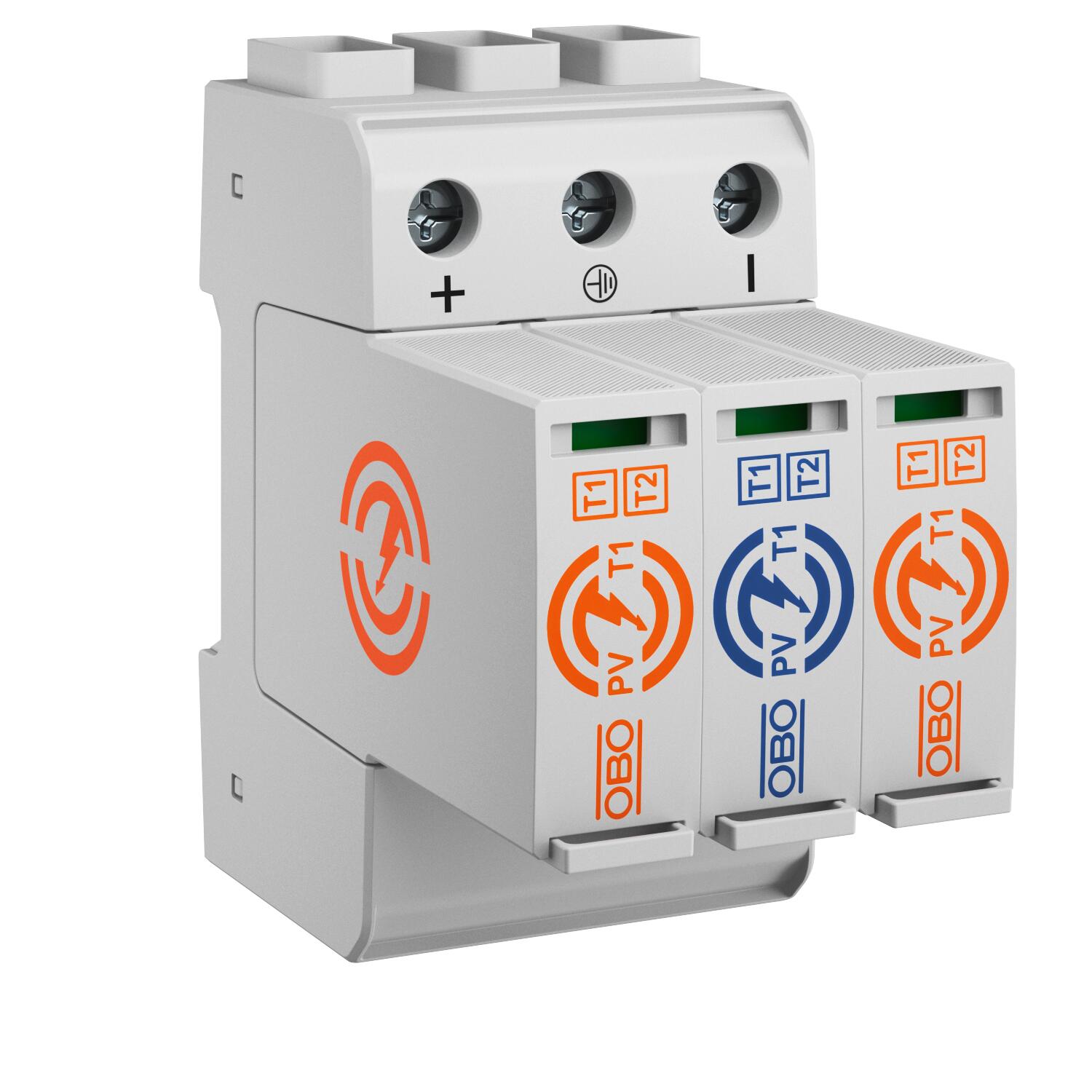

Limitatore combinato per fotovoltaico 1100 V
N. art. 5094250 | EAN 4012197503970
- Descrizione prodotto
-
Descrizione prodottoCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente di carico nominale (morsetto di ingresso/uscita) 50 A Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [L-N] 30 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensione 1100V DC Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Fusibile a monte integrato no Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 6,25 kA Impulso di corrente da fulmine (10/350) [totale] 12,5 kA LPZ 0→2 Massima potenza fusibile 160 A Max. Tensione PV 1100 V Modalità di montaggio Profilato Omega 35 mm Momento torcente 4,5 Nm Numero di poli 3 Potenza di commutazione AC 250 V; 1,0 A / 125 V; 1,0 A Potenza di commutazione DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Protezione massima da sovracorrente in rete 160 Range di temperatura di esercizio max 85 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza no Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe I+II Tempo di reazione <25 ns Tensione massima continuativa DC 1100 V Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione 3 poli per sistema fotovoltaico Versione dei poli altro Misure

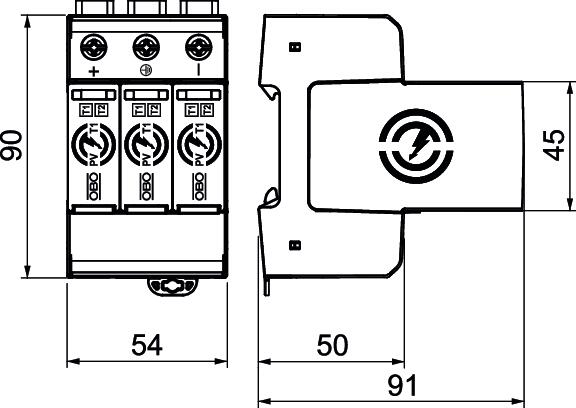

Altezza 95 mm Larghezza 54 mm Lunghezza 91 mm Possibilità di collegamento
Contatti FM In scambio Corrente nominale di scarica (8/20 µs) [totale] 50 kA Sezione del conduttore flessibile (a filo sottile) max 25 mm² Sezione del conduttore flessibile (a filo sottile) max 4 AWG Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² - Tutti i tipi
