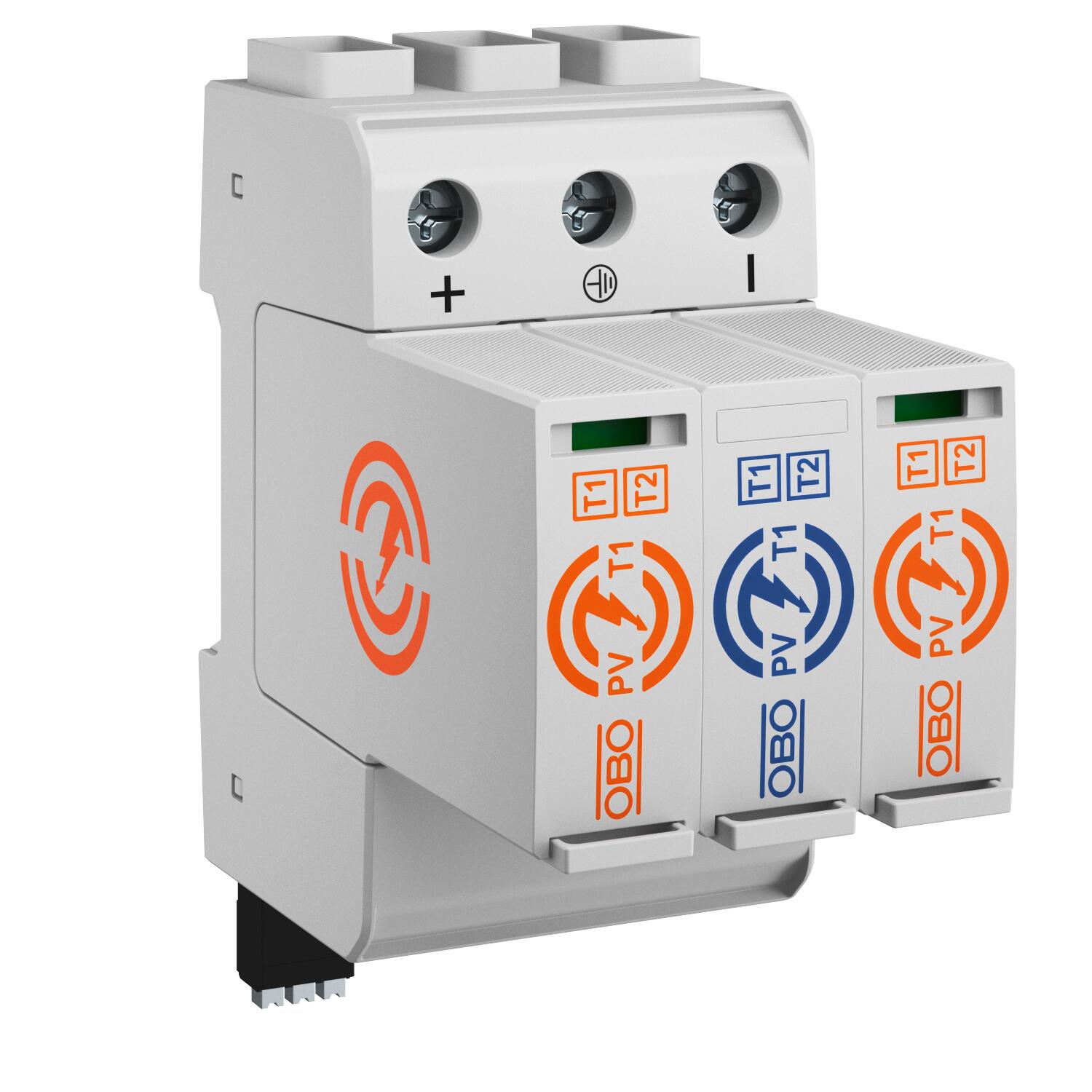

Limitatore combinato per fotovoltaico 1500 V con segnalazione a distanza
N. art. 5094260 | EAN 4012197503994
- Descrizione prodotto
-
Descrizione prodottoCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di scarica massima (8/20 μs) 60 kA Dimensione 1500V DC Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Fusibile a monte integrato no Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 6,25 kA Impulso di corrente da fulmine (10/350) [totale] 12,5 kA LPZ 0→2 Max. Tensione PV 1500 V Modalità di montaggio Profilato Omega 35 mm Momento torcente 4,5 Nm Numero di poli 3 Potenza di commutazione AC 250 V; 1,0 A / 125 V; 1,0 A Potenza di commutazione DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Range di temperatura di esercizio max 85 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza sì Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe I+II Tempo di reazione <25 ns Tensione massima continuativa DC 1500 V Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione 3 poli per sistema fotovoltaico Versione dei poli 3 Misure

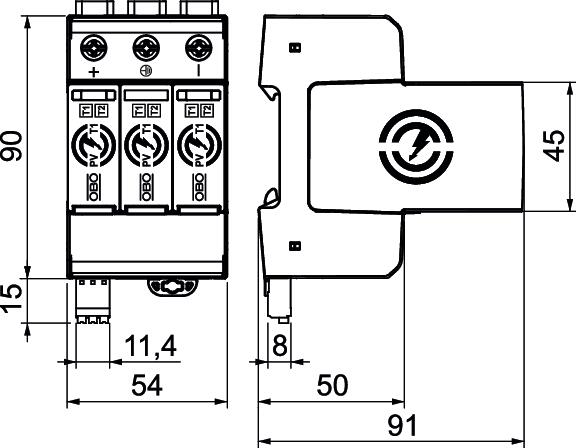

Altezza 110 mm Larghezza 54 mm Lunghezza 91 mm Possibilità di collegamento
Contatti FM In scambio Corrente nominale di scarica (8/20 µs) [totale] 60 kA Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM min. 0,25 mm² Sezione collegamento morsetti FM min. 23 AWG Sezione del conduttore flessibile (a filo sottile) max 4 AWG Sezione del conduttore flessibile (a filo sottile) max 25 mm² Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² - Tutti i tipi
- Download
-
Scheda tecnica PV-T1+2+FS-1500 / 5094260 , 0.28MB , pdfDichiarazione di conformità UE PV-T1+2+FS-1500 / 5094260 , 0.13MB , pdfGuida alla scelta Surge protection for photovoltaic systems , 1.31MB , pdfIstruzioni di montaggio PV CombiController PV-T1+2 , 0.57MB , pdfPer questo prodotto non sono disponibili voci di capitolato
