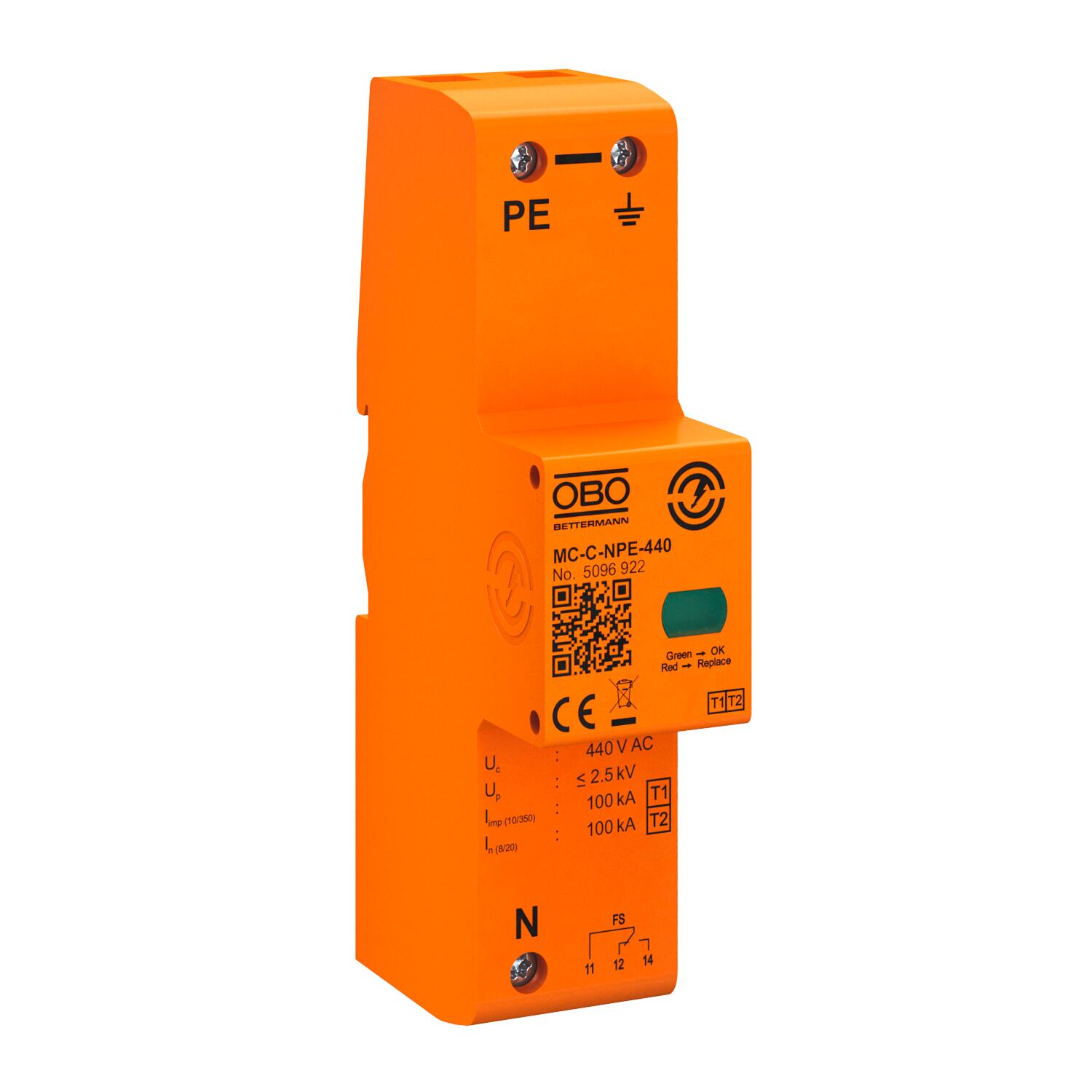

Limitatore di corrente da fulmine MC-C-NPE
N. art. 5096922 | EAN 4012197431884
- Descrizione prodotto
-
Descrizione prodottoLimitatore combinato, limitatore di corrente da fulmine tipo 1
• Livello di protezione < 1,3 kV consente la protezione dell'apparecchio
• Per l'equipotenzializzazione con protezione da fulmini secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica corrente da fulmine fino a 50 kA (10/350) per polo e fino a 150 kA (10/350) totale
• Corrente susseguente estinguibile 25 kA Ipeak, fusibile limitatore fino a 500 A gL/gG
• Adatto per il montaggio nella zona del precontatore secondo la direttiva VDEW
• Limitatore spinterometro incapsulato non soffiante per il montaggio nelle scatole di distribuzione
Utilizzo: impianti industriali ed edifici con protezione da fulmini esterna delle classi da I a IV.
* Cartuccia singola
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Classe di prova tipo 1 sì Colore blu Corrente nominale di dispersione (8/20 µs) 100 kA Corrente nominale di dispersione (8/20 µs) [L-N] 100 kA Dimensione 440V Forma della rete altro no Forma della rete DC no Forma della rete IT no Forma della rete TN sì Forma della rete TN-C sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile a monte integrato no Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 100 kA Modalità di montaggio Profilato Omega 35 mm Potenza di commutazione AC 230 V; 0,5 A Potenza di commutazione DC 230 V; 0,1 A / 75 V; 0,5 A Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Scarico no Segnalazione a distanza sì Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tensione continua massima (N-PE) 440 V Tensione massima continuativa AC 440 V Tensione nominale AC (50 / 60 Hz) 400 V Tensione TOV [N-PE] - withstand mode - 200 ms 1200 V Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione dei poli N/PE Misure

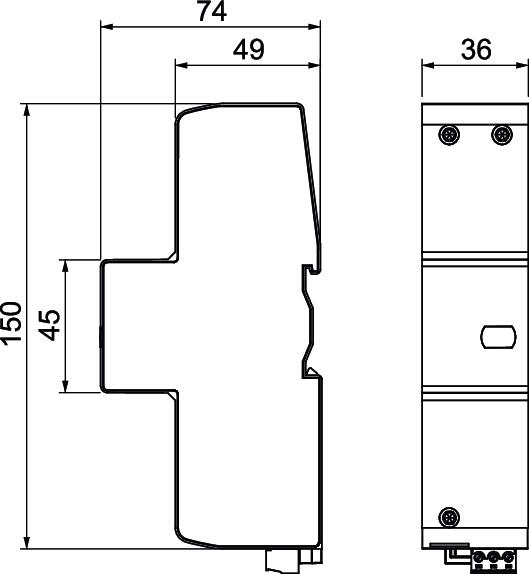

Altezza 74,5 mm Larghezza 36 mm Lunghezza 150 mm Possibilità di collegamento
Contatti FM In scambio Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM min. 21 AWG Sezione collegamento morsetti FM min. 0,5 mm² Sezione del conduttore flessibile (a filo sottile) max 3 AWG Sezione del conduttore flessibile (a filo sottile) max 25 mm² Sezione del conduttore flessibile (a filo sottile) min. 6 mm² Sezione del conduttore flessibile (a filo sottile) min. 10 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 6 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 AWG Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,7395 kg CO₂e Data di rilevazione valore CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,7395 kg CO2e / 1 Pezzo - Tutti i tipi
- Download
-
Scheda tecnica MC-C-NPE+FS-440 / 5096922 , 0.23MB , pdfDichiarazione di conformità UE MC-C-NPE+FS-440 / 5096922 , 0.13MB , pdf
