Limitatore di sovratensione FDB-3 24-M 3 | 3 poli; metrico | 22 | 32

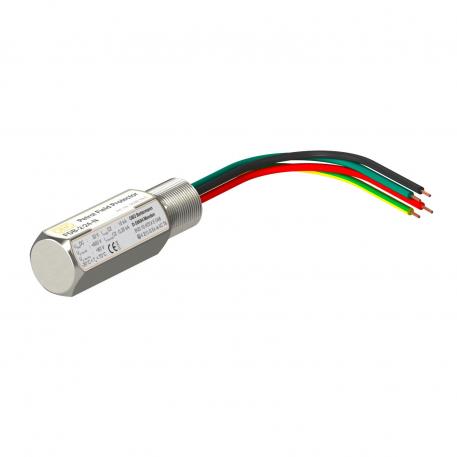

Limitatore di sovratensione FDB-3 24-M

N. art. 5098382 | EAN 4012195683346

N. art. / Tipo

Numero poli

Versione

Tensione massima continuativa AC	22 V

Tensione massima continuativa DC	32 V

Descrizione prodotto

Descrizione prodotto

Limitatore di sovratensione per circuiti di misura a sicurezza intrinseca e sistemi Bus

• Tipologia di connessione metrica

• Livello di protezione basso con carichi di corrente elevati

• Installazione semplice sull'apparecchio di campo

• Capacità intrinseca e induttività trascurabili

• Case in acciaio inox con incapsulatura resistente alla pressione

• Omologazione ATEX: II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Impiego: Sensori di flusso, sensori di temperatura

Dati tecnici

Dati tecnici

Certificati Ex	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Contatto di segnalazione remota	no
Corrente nominale di scarica totale (8/20)	10 kA
Dimensione	32V
Grado di protezione	IP65/67
Kategorie	Tipo 2+3 / C2+C1
Livello di protezione (filo-filo)	< 17 pF
Livello di protezione (filo-terra)	< 26 pF
Livello di protezione filo - filo	<80 V
Livello di protezione filo - terra	<800 V
LPZ	1→3
Materiale cassetta	V2A
Messa a terra con:	Cavo di connessione
Modello EEx	sì

Montaggio ingresso / uscita	Filettatura esterna M20 x 1,5
Montaggio lato campo / apparecchio	Cavo di connessione 1,5mm² Lunghezza ~ 250mm
Norma di prova	IEC 61643-21
Numero poli	3
Range di temperatura di esercizio max	70 °C
Range di temperatura di esercizio min.	-20 °C
Resistenza alla corrente impulsiva filo-filo	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 5 kV / 2,5 kA (8/20µs)
Segnalazione sull'apparecchio	Nessuna
SPD secondo IEC 61643-21	Classe II+III / C2+C1
Tensione massima continuativa AC	22 V
Tensione massima continuativa DC	32 V
Versione	3 poli; metrico

Tutti i tipi

Tutti i tipi

Tipo	Numero poli	Versione	Tensione massima continuativa AC	Tensione massima continuativa DC	N. art.	Quantità	Conf.
FDB-2 24-M	2	2 poli; metrico	22 V	32 V	5098380	Pezzo	1 Pezzo
FDB-3 24-M	3	3 poli; metrico	22 V	32 V	5098382	Pezzo	1 Pezzo
FDB-2 24-N	2	2 poli; NPT	22 V	32 V	5098390	Pezzo	1 Pezzo
FDB-3 24-N	3	3 poli; NPT	22 V	32 V	5098392	Pezzo	1 Pezzo
