- Descrizione prodotto
-
Descrizione prodotto

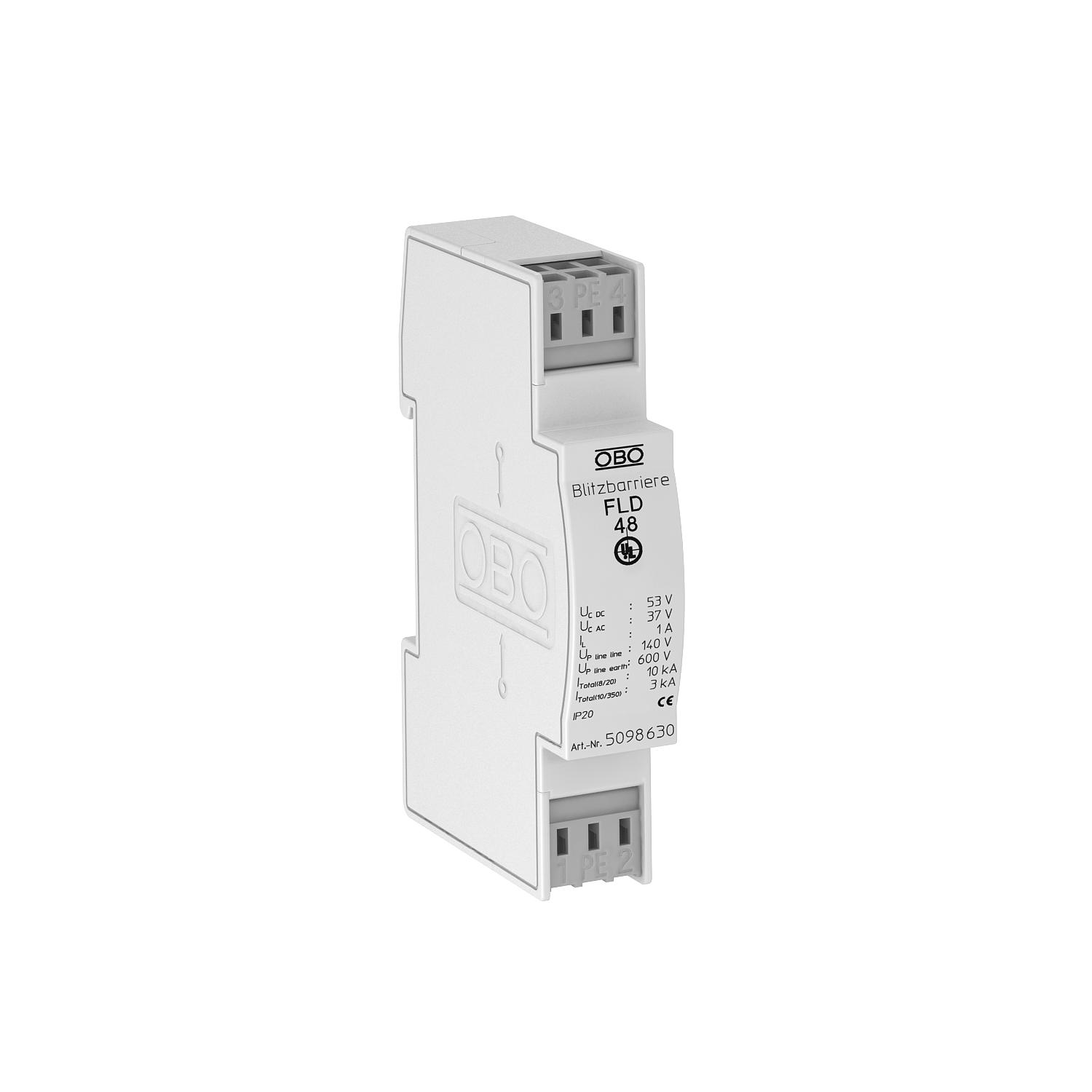

Limitatore di sovratensione, per sistemi di misura, comando e regolazione
• Protezione media e alta
• Versione standard per sistemi a due fili
• Connessione di sicurezza a due livelli
• Con morsetti di collegamento senza viti per un facile montaggio
• In passo salvaspazio di 17,5 mm
• Con accoppiamento induttivo nella derivazione longitudinale
Utilizzo: inserimento universale su guide DIN comuni da 35 mm, in ogni scatola di distribuzione comunemente in commercio.
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) 3 dB @ 180 kHz dB Collegamento schermo no Contatto di segnalazione remota no Corrente di carico nominale AC 0,7 Corrente di carico nominale DC 1 A Corrente impulsiva 1,5 kA Corrente nominale di dispersione (8/20 µs) 5 kA Corrente nominale di scarica totale (10/350) D1: 3 Corrente nominale di scarica totale (8/20) 10 kA Dimensione 48V AC Frequenza limite 0,18 MHz Grado di protezione IP20 Induttività di serie per filo 120 µH ± 20 % Kategorie Tipo 1+2+3 / D1+C2+C1 Livello di protezione (filo-filo) <10 nF Livello di protezione (filo-terra) <1 nF Livello di protezione filo - filo <140 V Livello di protezione filo - terra <600 V LPZ 0→3 Messa a terra con: Morsetto Modello EEx no Norma di prova IEC 61643-21 Numero poli 2 Omologazioni UL Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C2: 5 kV / 2,5 kA (8/20µs) Resistenza alla corrente impulsiva filo-terra C2: 10 kV / 5 kA (8/20µs) Resistenza d'isolamento > 10 MΩ Sezione attacco a più fili max 2,5 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 2,5 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 2,5 mm² Sezione attacco rigida min. 0,14 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-21 Classe I+II+III / D1+C2+C1 Tensione massima continuativa AC 37 Tensione massima continuativa DC 53 Unità di separazione TE (17,5 mm) 1 - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica FLD 48 / 5098630 , 0.26MB , pdfDichiarazione di conformità FLD 48 / 5098630 , 0.13MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfInformazioni tecniche Info tecniche FLD... , 0.08MB , pdf
