Limitatore di sovratensione per fotovoltaico da 1500 V con segnalazione a distanza

3 | IP20

Limitatore di sovratensione per fotovoltaico da 1500 V con segnalazione a distanza

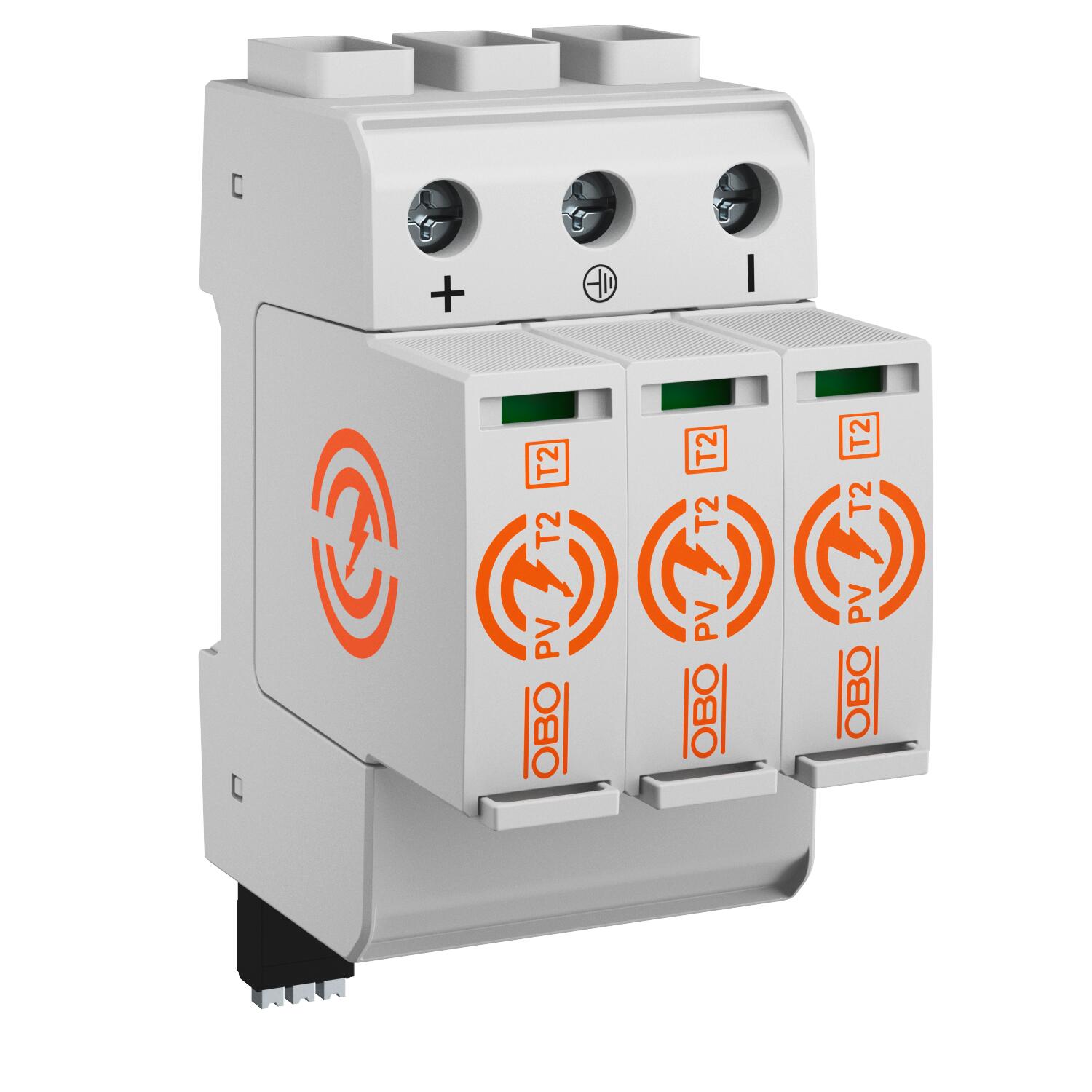

N. art. 5094296 | EAN 4012197504113

N. art. / Tipo

Versione dei poli	3

Grado di protezione	IP20

Descrizione prodotto

Descrizione prodotto

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover

Dati tecnici

Dati tecnici

Adatto per applicazioni all'esterno	no
Classe di prova secondo la norma EN 61643-11	Tipo 2
Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di scarica massima (8/20 μs)	30 kA
Dimensione	1500V DC
Forma della rete	DC
Forma della rete altro	no
Forma della rete DC	sì
Forma della rete IT	no
Forma della rete TN	no
Forma della rete TN-C	no
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Fusibile a monte integrato	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350 μs)	7 kA

LPZ	0→2
Max. Tensione PV	1500 V
Modalità di montaggio	Profilato Omega 35 mm
Momento torcente	4,5 Nm
Numero di poli	3
Potenza di commutazione AC	250 V; 1,0 A / 125 V; 1,0 A
Potenza di commutazione DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Range di temperatura di esercizio max	85 °C
Range di temperatura di esercizio min.	-40 °C
Segnalazione sull'apparecchio	Ottico
SPD secondo IEC 61643-1	classe II
Tempo di reazione	<25 ns
Tensione massima continuativa DC	1500 V
Umidità dell'aria max	95 %
Umidità dell'aria min.	5 %
Versione	3 poli per sistema fotovoltaico
Versione dei poli	3

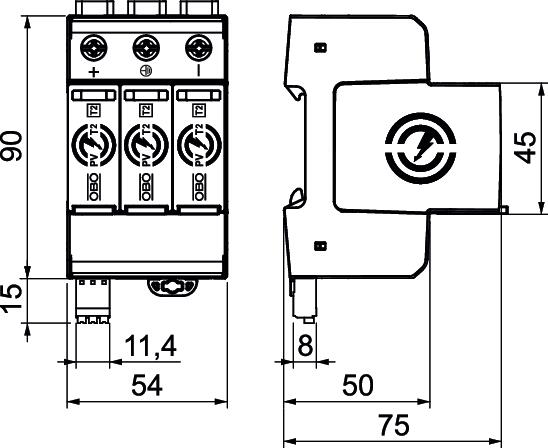

Misure

Altezza	110 mm
Larghezza	54 mm

Lunghezza	75 mm

Possibilità di collegamento

Contatti FM	In scambio
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM min.	23 AWG
Sezione collegamento morsetti FM min.	0,25 mm²
Sezione del conduttore flessibile (a filo sottile) max	4 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²

Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	2,5 mm²

Tutti i tipi
