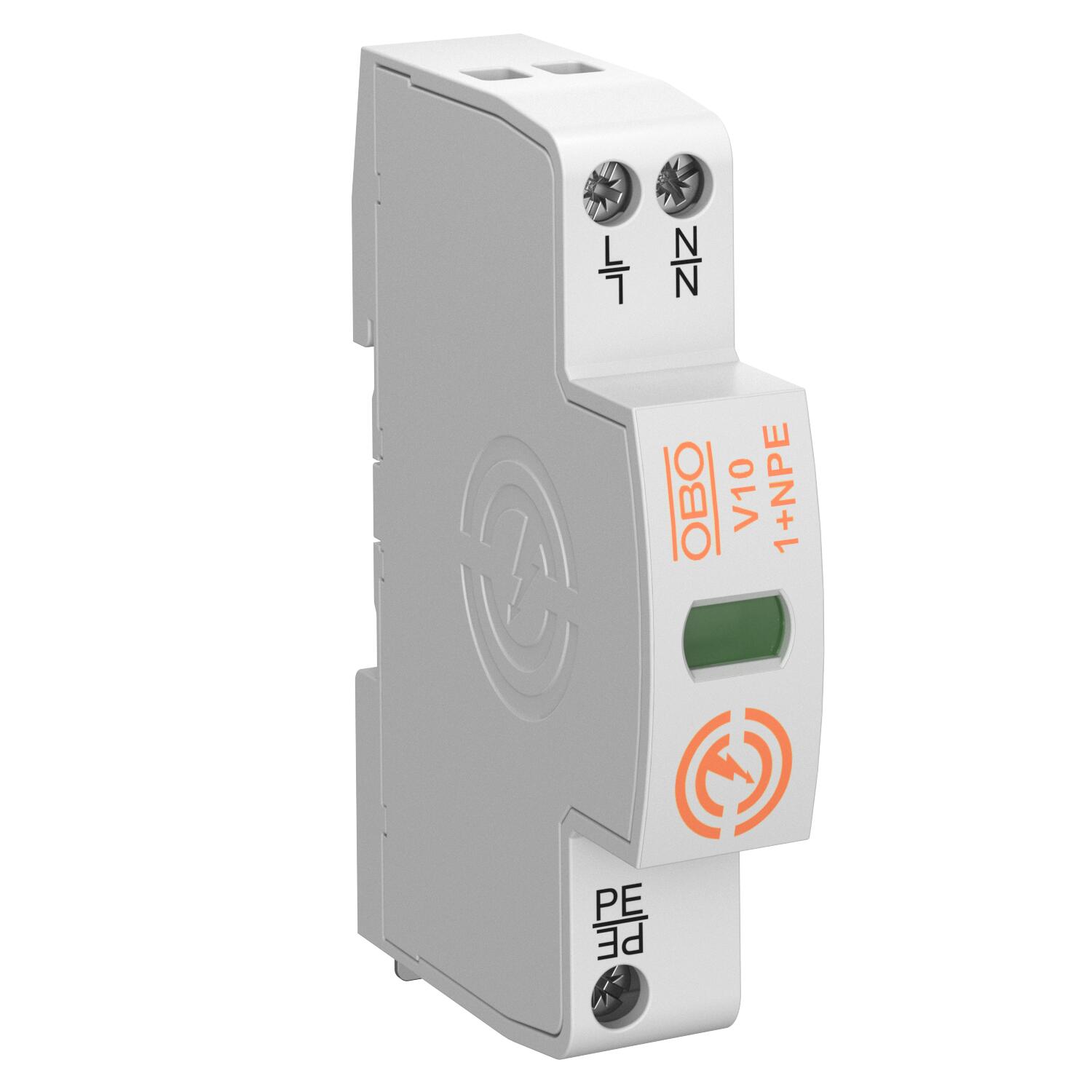

Limitatore di sovratensione V10 Compact
N. art. 5093395 | EAN 4012197444396
- Descrizione prodotto
-
Descrizione prodottoLimitatore di sovratensione in versione compatta tipo 2+3
• Protezione da sovratensione in sottoquadri di distribuzione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 20 kA (8/20) complessivi
• Varistori ad alte prestazioni
• Con unità di separazione termica e dinamica e indicatore ottico di funzionamento
Utilizzo: quadri secondari e su diversi piani, nonché protezione di apparecchi
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 1 no Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente nominale di dispersione (8/20 µs) [L-N] 10 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 10 kA Corrente nominale di scarica massima (8/20 μs) 20 kA Dimensione 255V Forma della rete tutti Forma della rete TN sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile a monte integrato no Grado di protezione IP20 Livello di protezione [L-N] ≤1,1 LPZ 1→3 Massima potenza fusibile 63 A Modalità di montaggio Profilato Omega 35 mm Modello EEx no Momento torcente 2 Nm Numero di poli 2 Protezione massima da sovracorrente in rete 63 A gG Range di temperatura di esercizio max 70 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza no Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 70 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continuativa AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione dei poli 1+N/PE Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 20 kA Sezione del conduttore flessibile (a filo sottile) max 8 AWG Sezione del conduttore flessibile (a filo sottile) max 10 mm² Sezione del conduttore flessibile (a filo sottile) min. 2,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 13 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 8 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 13 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,7031 kg CO₂e Data di rilevazione valore CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 1,7031 kg CO2e / 1 Pezzo - Tutti i tipi
- Download
-
Scheda tecnica V10-1+NPE / 5093395 , 0.23MB , pdfVolantino V10-1+NPE Compact , 0.12MB , pdfCatalogo Surge protection , 28.42MB , pdfDichiarazione di conformità UE V10-1+NPE / 5093395 , 0.13MB , pdfREACH Dichiarazione di conformità V10-1+NPE / 5093395 , 0.13MB , pdfRoHS Dichiarazione di conformità V10-1+NPE / 5093395 , 0.13MB , pdfIstruzioni di montaggio Überspannungsableiter V10-1+NPE , 1.64MB , pdf
