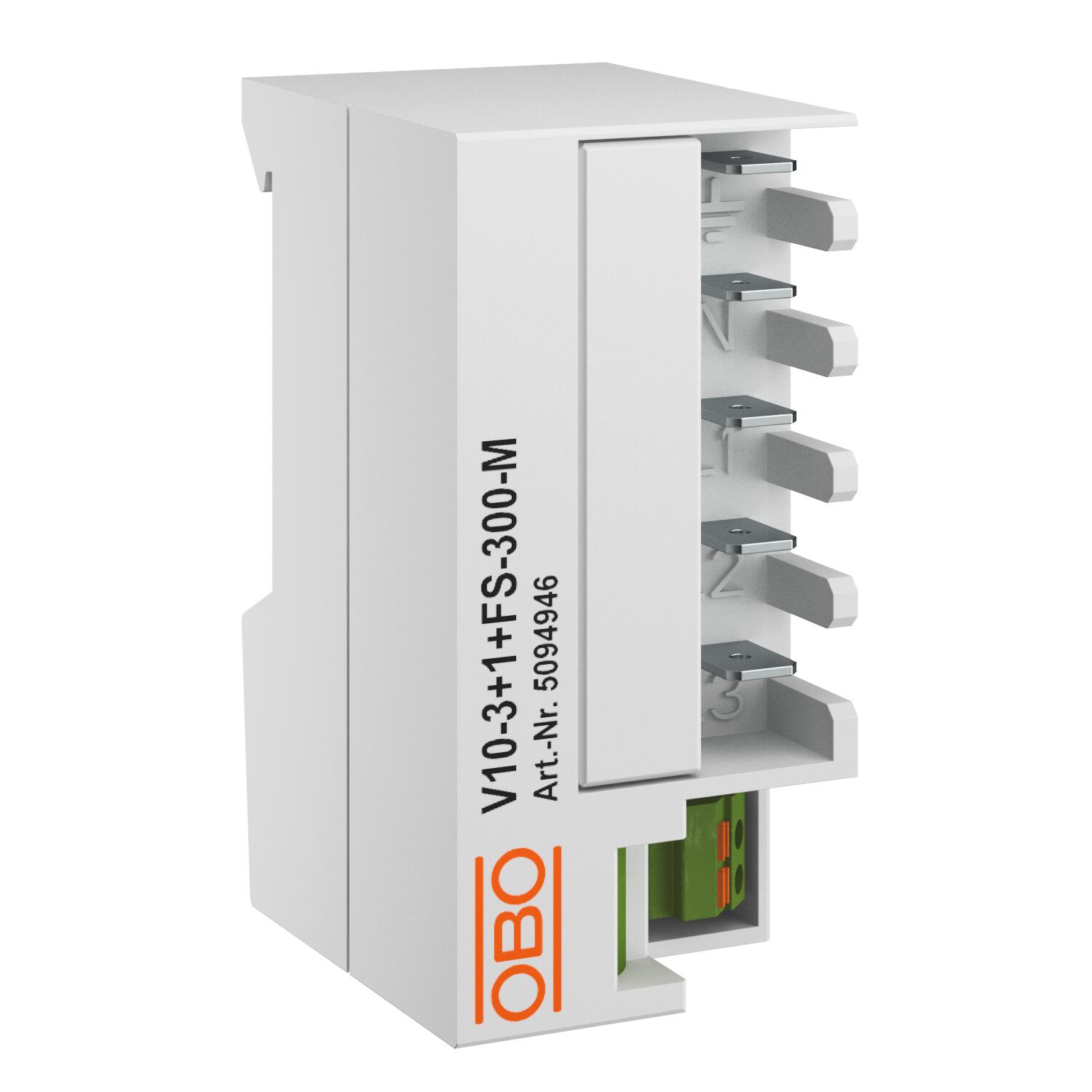

Limitatore di sovratensione V10, mini
N. art. 5094946 | EAN 4012197504922
- Descrizione prodotto
-
Descrizione prodottoLimitatore di sovratensione in versione compatta tipo 2+3
• protezione da sovratensione in sottoquadri di distribuzione secondo VDE 0100-443 (IEC 60364-4-44)
• capacità di scarica fino a 60 kA (8/20) totale
• soluzione 3+1 integrata per sistemi di rete TN e TT su modulo largo 45 mm
• Varistore ad alta potenza con separatore termico e dinamico e indicatore ottico di funzionamento
• opzionale con segnale acustico AS o segnale a distanza FS
Utilizzo: quadri secondari e su diversi piani, e protezione di apparecchi dei sistemi di corrente trifase.
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente di carico nominale (morsetto di ingresso/uscita) 32 A Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 20 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 40 kA Dimensione 300V Forma della rete tutti Forma della rete altro no Forma della rete DC no Forma della rete IT no Forma della rete TN sì Forma della rete TN-C no Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile a monte integrato no Grado di protezione IP20 LPZ 1→3 Massima potenza fusibile 63 A Modalità di montaggio Profilato Omega 35 mm Potenza di commutazione AC 250V / 1A ; 125V / 1A Potenza di commutazione DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A Protezione massima da sovracorrente in rete 63 A gG Range di temperatura di esercizio max 85 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza sì Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II+III Tensione continua massima (L-N) 300 V Tensione continua massima (N-PE) 255 V Tensione nominale AC (50 / 60 Hz) 240 V Tensione TOV [L-N] - fail safe mode - 120 min 442 V Tensione TOV [L-N] - withstand mode - 5 s 337 V Tensione TOV [N-PE] - withstand mode - 200 ms 1200 V Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione 1+NPE Versione dei poli 3+N/PE Misure

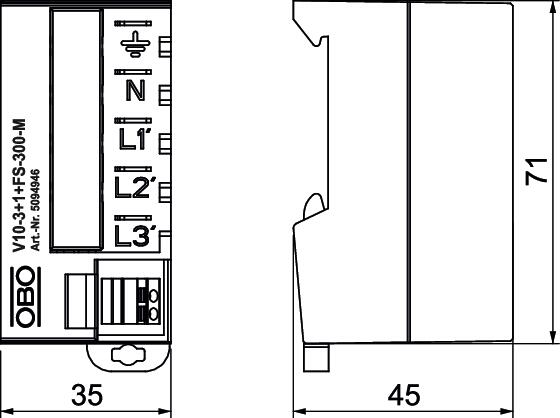

Altezza 76 mm Larghezza 35 mm Lunghezza 38 mm Possibilità di collegamento
Contatti FM Contatto di riposo Corrente nominale di scarica (8/20 µs) [totale] 60 kA Sezione collegamento morsetti FM min. 16 AWG Sezione collegamento morsetti FM min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² - Tutti i tipi
