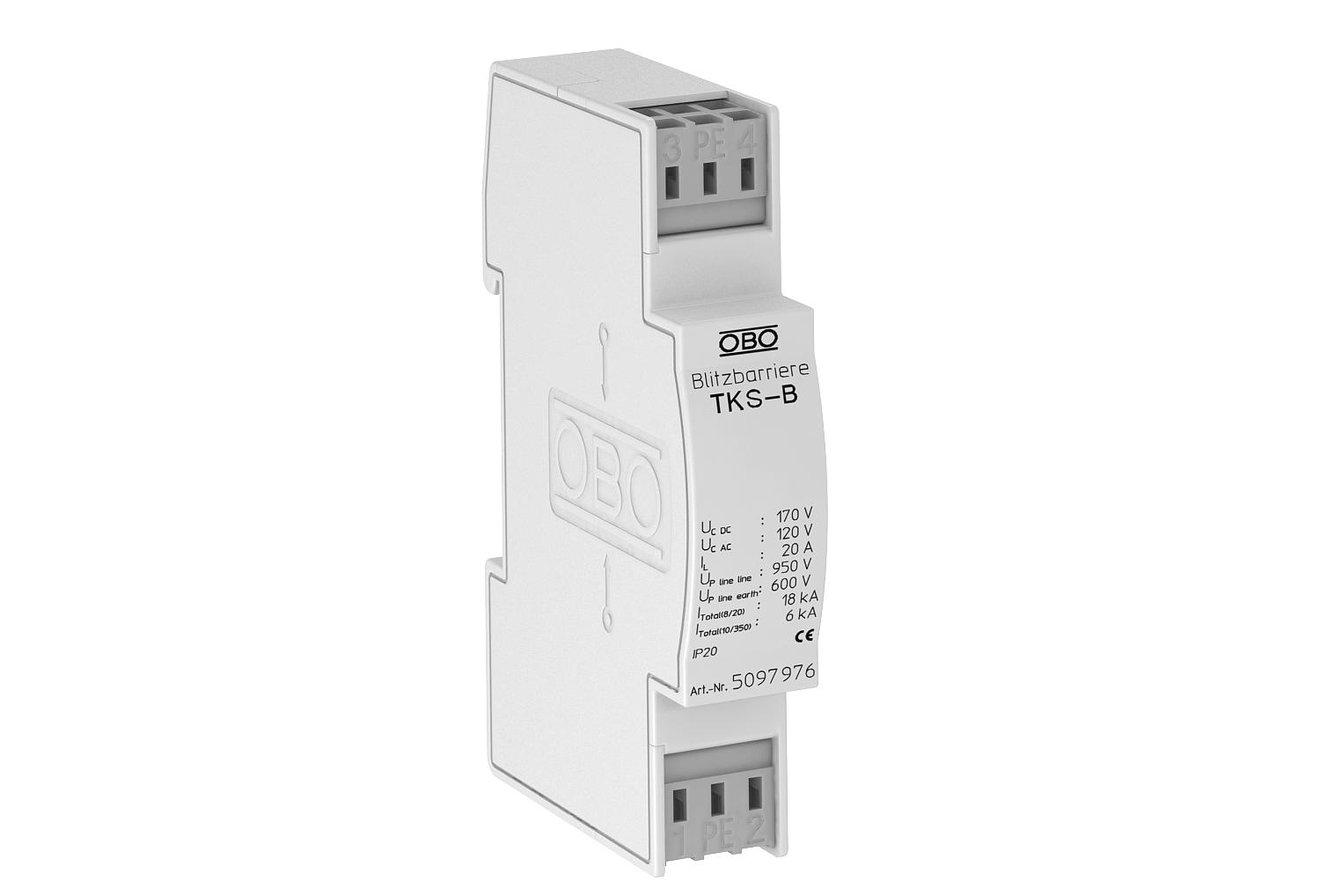

Limitatore sovratensione, 2 poli, applicazioni HF, 120 V
N. art. 5097976 | EAN 4012195578277
- Descrizione prodotto
-
Descrizione prodottoLimitatore di sovratensione, per sistemi di misura, comando e regolazione (e.g. doppino telefonico)
• Protezione di base per la equipotenzializzazione con parafulmine
• Elevata capacità di scarico correnti impulsive 6 kA (10/350)
• Morsetti ad innesto rapido
• Larghezza di montaggio compatta 17,5 mm
Applicazione: impiego universale su guida DIN (sistemi di telecomunicazione DSL, ISDN o analogico)
-
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) 3 dB @ 250 MHz dB Collegamento schermo no Corrente di carico nominale AC 14 A Corrente di carico nominale DC 20 A Corrente nominale di scarica totale (10/350) D1: 6 kA Corrente nominale di scarica totale (8/20) 18 kA Dimensione 120V AC Frequenza limite 250 MHz Grado di protezione IP20 Impronta CO2 (GWP) dalla culla al cancello 0,2006 kg CO2e / 1 Pezzo Kategorie Tipo 1+2 / D1+C2 Livello di protezione (filo-filo) <10 pF Livello di protezione (filo-terra) <10 pF Livello di protezione filo - filo <950 V Livello di protezione filo - terra <600 V LPZ 0→2 Messa a terra con: Cavo di connessione Norma di prova IEC 61643-21 Numero poli 2 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C2: 18 kV / 9 kA Resistenza alla corrente impulsiva filo-terra C2: 18 kV / 9 kA Resistenza d'isolamento >1 GΩ Sezione attacco a più fili max 2,5 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 2,5 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 2,5 mm² Sezione attacco rigida min. 0,14 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-21 Classe I+II / D1+C2 Tensione massima continuativa AC 120 V Tensione massima continuativa DC 170 V Unità di separazione TE (17,5 mm) 1 - Tutti i tipi
- Download
-
Scheda tecnica TKS-B / 5097976 , 0.20MB , pdfDichiarazione di conformità UE TKS-B / 5097976 , 0.13MB , pdfREACH Dichiarazione di conformità TKS-B / 5097976 , 0.12MB , pdfRoHS Dichiarazione di conformità TKS-B / 5097976 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfInformazioni tecniche Info tecniche TKS-B , 0.07MB , pdf
