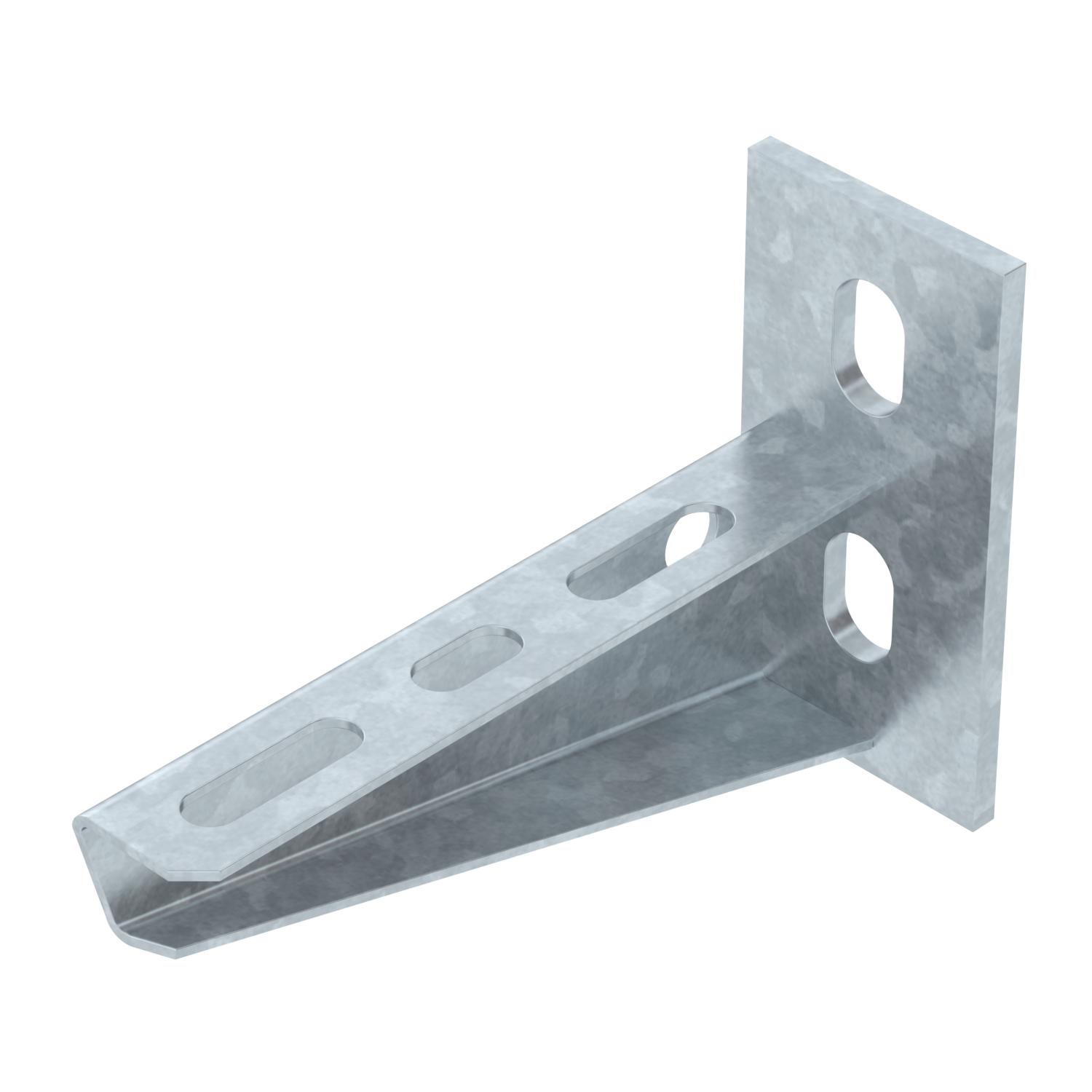

Mensola a parete e a profilato AW 15 2L
N. art. 6420909 | EAN 4012195076773
- Descrizione prodotto
-
Descrizione prodottoMensola a parete e a profilato con due asole di fissaggio.
La mensola con due fori offre la possibilità del doppio ancoraggio a pareti divisorie leggere o a strutture in muratura.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 1,73 in Altezza 80 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione H 80 mm Dimensione B110mm Dimensione A 40 mm Dimensione B 110 mm F in kN 1,5 kN Impronta CO2 (GWP) dalla culla al cancello 0,3719 kg CO2e / 1 Pezzo Larghezza 110 mm Larghezza 4 in Lunghezza 40 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
Scheda tecnica AW 15 11 FT 2L / 6420909 , 0.20MB , pdfDichiarazione di conformità UE AW 15 11 FT 2L / 6420909 , 0.13MB , pdfDichiarazione di conformità UK AW 15 11 FT 2L / 6420909 , 0.09MB , pdfREACH Dichiarazione di conformità AW 15 11 FT 2L / 6420909 , 0.12MB , pdfRoHS Dichiarazione di conformità AW 15 11 FT 2L / 6420909 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) AW 15 11 FT 2L / 6420909 , 1.48MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
